    潜水轴流泵使用说明

      目    录


      一、公司简介

      二、潜水轴(混)流泵的概述

      (一)潜水轴(混)流泵的介绍、用途与特点

      (二)潜水轴(混)流泵的型号表示意义

      (三)潜水轴(混)流泵的结构说明

      (四)YQGN潜水电机技术参数

      三、潜水轴(混)流泵常用安装形式示意图

      四、潜水轴(混)流泵应急使用选型表

      五、潜水轴(混)流泵特性曲线及性能参数表

      (一)潜水轴流泵

      (二)潜水混流泵

      六、潜水轴(混)流泵故障现象与解决方法


      一、企业简介


      天津市潜成思源供水设备有限公司(潜成泵业)是一家集潜水泵及供水设备研制、开发、生产、销售、服务于一体的大型多元化企业,公司聘请多名潜水泵研发工程师、电机设计专家、机电设备工程技术团队,狠抓生产环节,严控产品质量,通过多年努力我公司产品始终保持全国同类产品中技术、性能、价格综合性价比高水平和优势地位。

      公司主营深井潜水电泵、深井潜热水电泵、潜水污水泵、潜水轴流泵等全套供水设备,产品规格齐全、品种繁多,广泛用于深井提水;城市、工矿企业给排水;农业排灌、园林喷灌;地热开发利用,供暖系统;城市雨、污水的排放与回收利用;矿山排水、抢险等领域,产品畅销全国各地,远销东南亚、欧洲等国家和地区,深受广大用户的好评。

      我公司座落于天津市津南区小站工业园区,交通便利(紧邻港口,周边高速公路发达),拥有现代化的生产车间,配套有先进的数控设备、水泵装配线及精确的检测设备等,保证了产品每个生产环节的质量,同时自建有达国内最高水准的水泵性能检测中心,每台水泵都要经过严格检测方可出厂,有效保障了产品的高质量、高性能、低消耗,确保产品出厂合格率为100%。

      我公司从事潜水泵行业多年,能根据客户的不同要求,提供用户所需的一切服务,已经形成了一整套完善的产品营销管理服务体系,售前:根据客户的实际需求与问题,配有专业技术人员提供合理可靠的建议,选择最佳有效的产品配套方案和免费设计、生产特殊型号产品;售中:积极组织生产、及时安排发货;售后:拥有专业的售后服务人员提供产品安装、使用、维护的指导及故障排除等服务。

      我公司秉承以“质量求生存、品质求发展、信誉赢天下”的企业精神,以创造产品最优质量为发展核心,一直坚持勇攀科技高峰,努力探索创新水泵行业技术领域。我公司真诚的愿与广大用户共同推进中国水泵行业的发展!

      欢迎广大新老客户光临指导,洽谈业务,我们将不断的努力,为您提供最优质的产品和服务,真正做到让每一个客户买的实惠、用着放心、售后省心。


      二、潜水轴(混)流泵的概述


      (一)潜水轴(混)流泵的介绍、用途与特点

      1. 潜水轴(混)流泵的介绍

      潜水轴(混)流泵的介绍QZB型轴流式潜水电泵和QHB型混流式潜水电泵是传统的分体式水泵-电动机机组的更新换代产品,水泵机组与电机同轴一体,驱动水泵的电机为干式全封闭潜水三相异步电动机,该型潜水电泵可长期浸入水中运行,拥有良好的密封绝缘效果,拥有传统水泵机组效率的同时,还有传统产品不可比拟的节约能耗及降低初始投资的优点。

      2.潜水轴(混)流泵的用途

      轴流潜水电泵适用于低扬程、大流量场合,混流潜水电泵效率高、汽蚀性能好,适用于水位变动较大及扬程要求较高的场合,输送介质为原水或轻度污水,其最高被输送液体温度为50℃。QZB、QHB两型潜水电泵,可供农田排灌之用,也可用于工矿船坞、城市给排水、供水工程、电站给排水之用。

      3.潜水轴(混)流泵的特点

      ①.由于电机与水泵构成一体,无须在安装现场进行耗工、耗时的电机--传动机构--水泵轴线对中的装配工序,现场安装方便、快速。

      ②.由于潜入水中运行,可以大大简化泵站的土工及建筑结构工程,减少安装面积,节约工程造价30~40%。

      3.噪声低,泵站内无高温,改善操作环境,可按要求建成全地下泵站,保持地面的环境风貌。

      4.潜水电机采用双重或三重机械密封,F级(耐温155℃)防潮绝缘,防护等级为IP68(IEC)。泵段采用全国统一设计的水力模型,可靠性高,且与传统水泵性能具有互换性,便于用户选型。

      5.操作方便,易于实现遥控和自动控制。

      6.采用该型潜水电泵是解决水位涨落大的沿江、湖泊地区建泵站,解决电机防洪问题最彻底的办法,且省去了机泵间的长轴和中间轴承,使机组运行更为稳定可靠。

      (二)潜水轴(混)流泵的型号表示意义

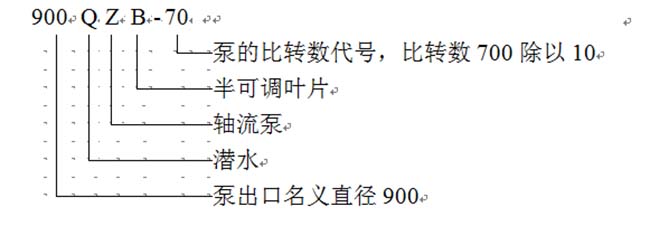

      1.潜水轴流泵

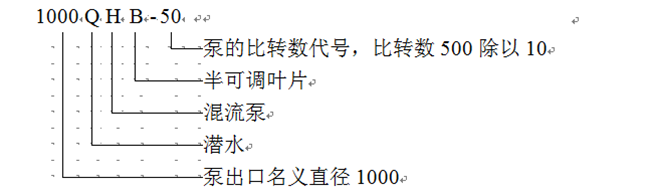

      2.潜水混流泵

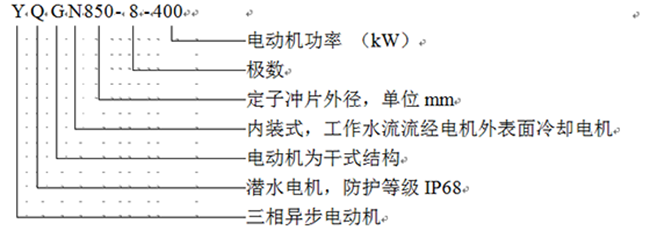

      3. 潜水电机

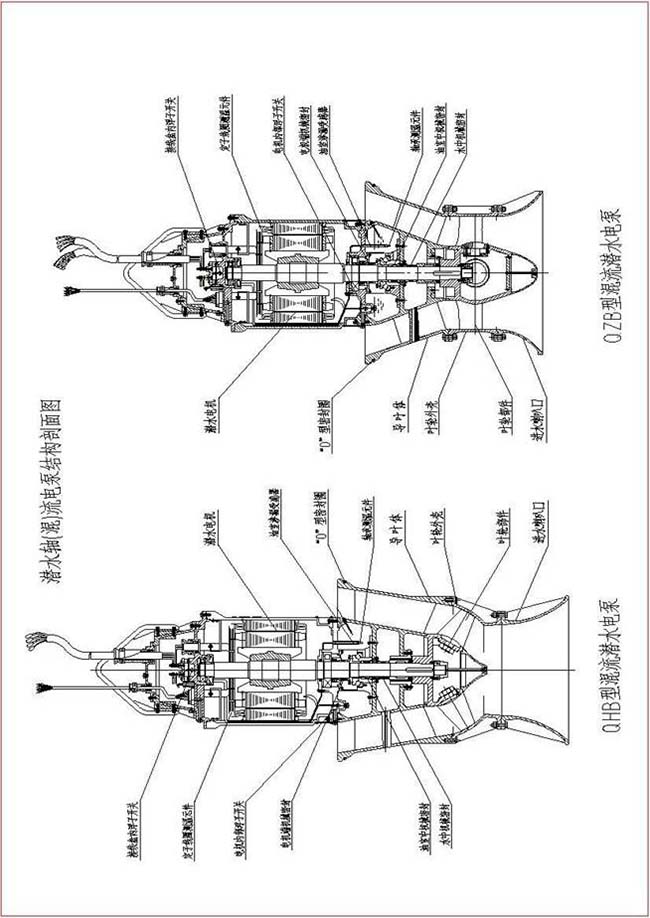

      (三)潜水轴(混)流泵的结构说明




      (四)YQGN潜水电机技术参数

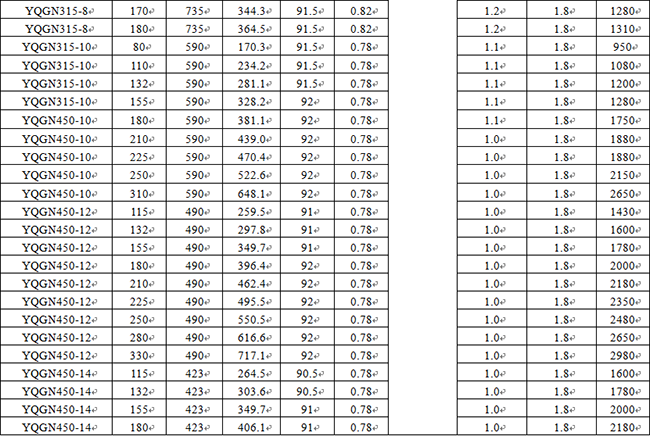

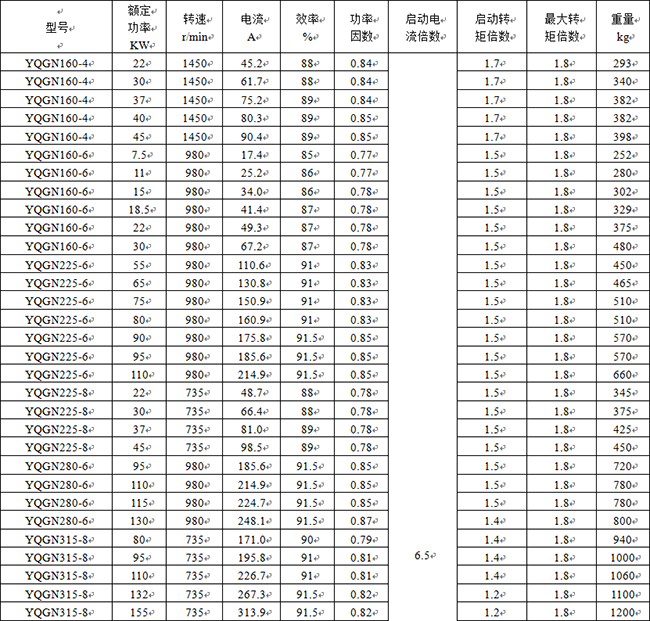

      1. YQGN160~450系列潜水电机性能参数表(额定电压380V)

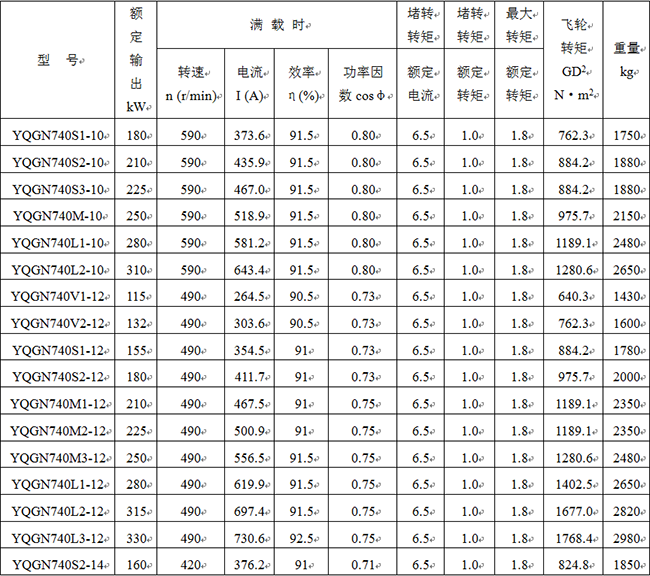

      2.YQGN740系列潜水电机性能参数表(额定电压660V)

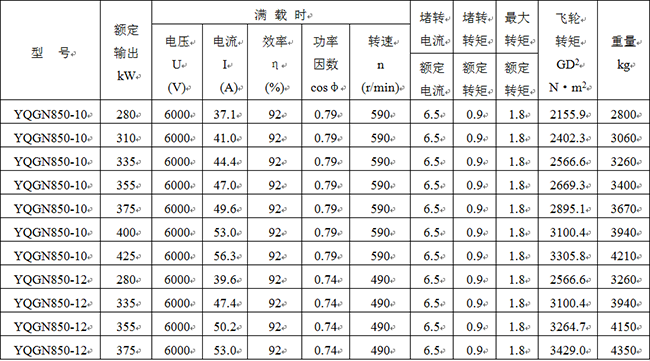

      YQGN850系列潜水电机性能参数表(额定电压6kV)

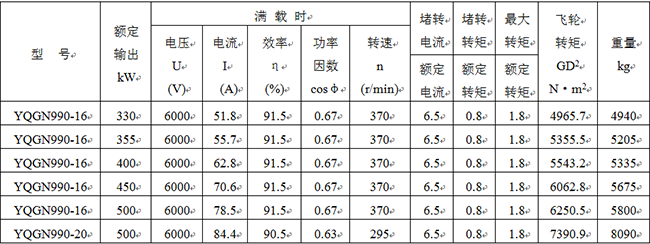

      YQGN990系列潜水电机性能参数表(额定电压6kV)

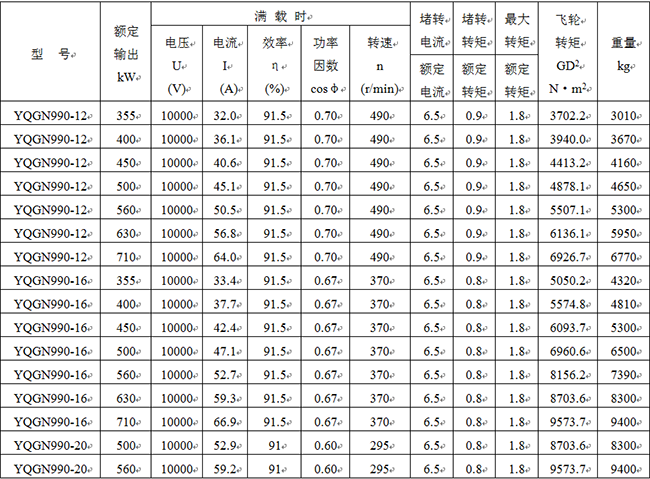

      YQGN990系列潜水电机性能参数表(额定电压10kV)

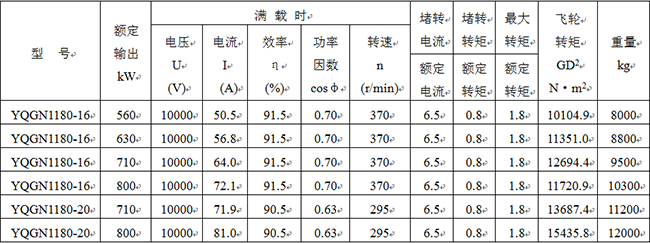

      YQGN1180系列潜水电机性能参数表(额定电压10kV)

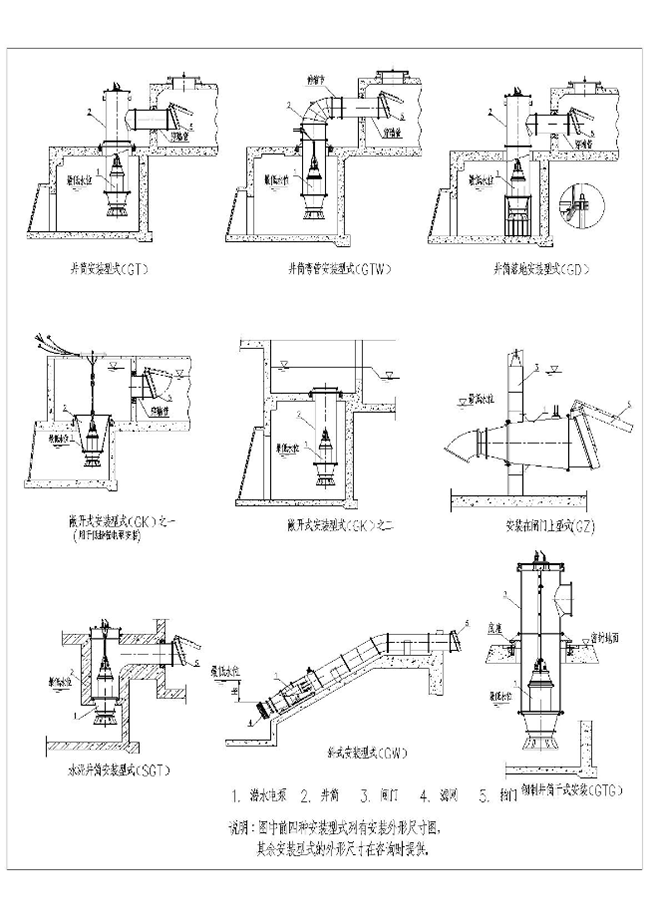

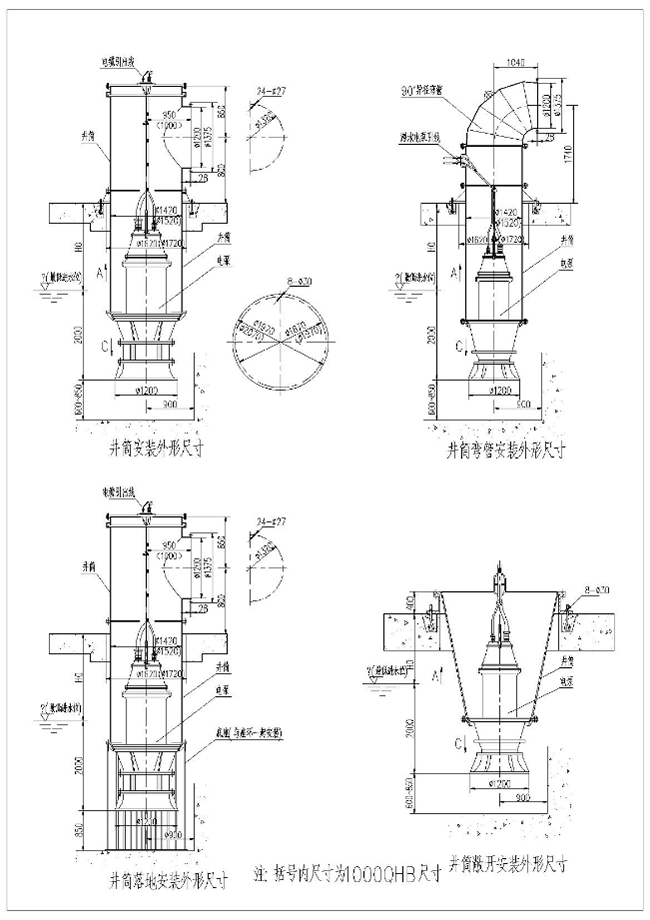

      三、潜水轴(混)流泵常用安装形式示意图

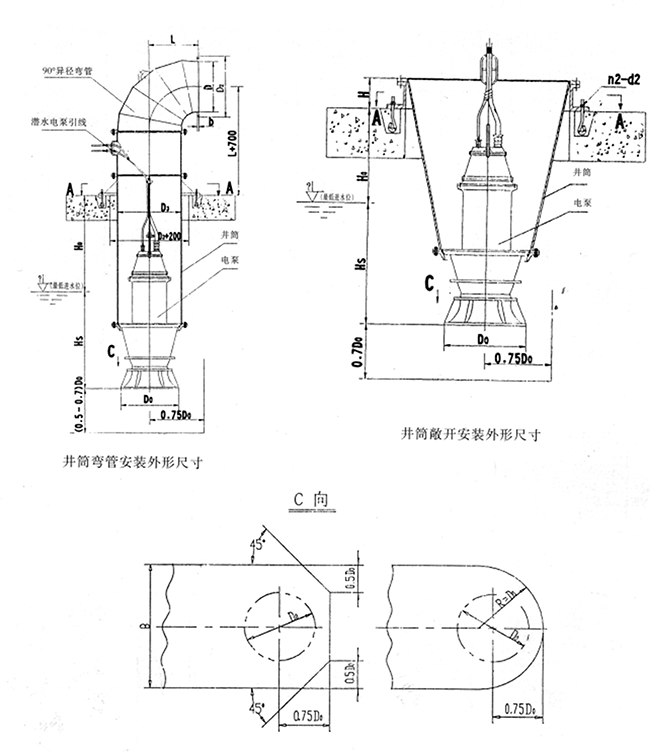

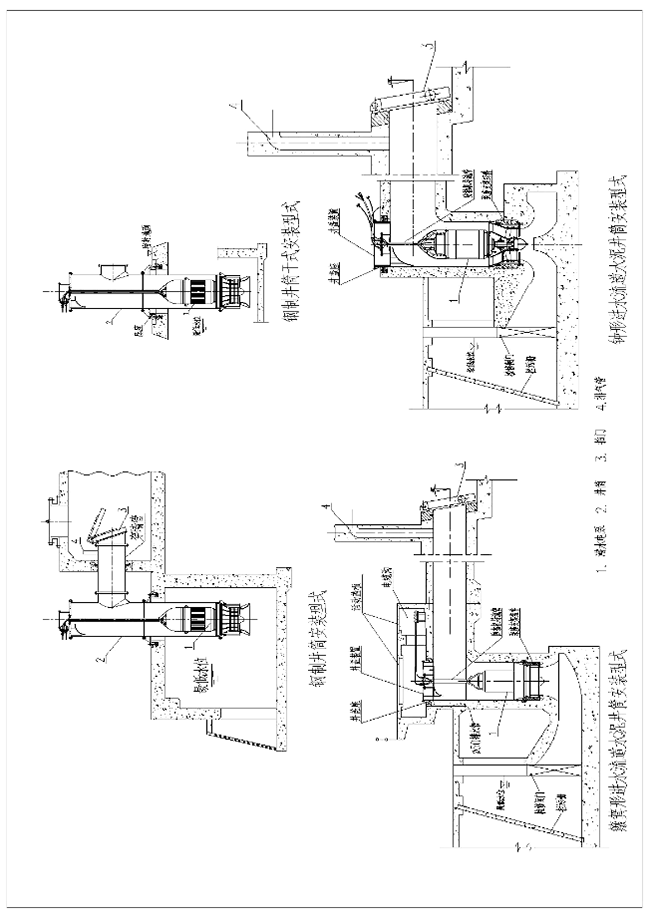

      (一)、350-900QZ( H )B潜水电泵安装结构形式




      (二)、350-900QZ( H )B潜水电泵安装尺寸图

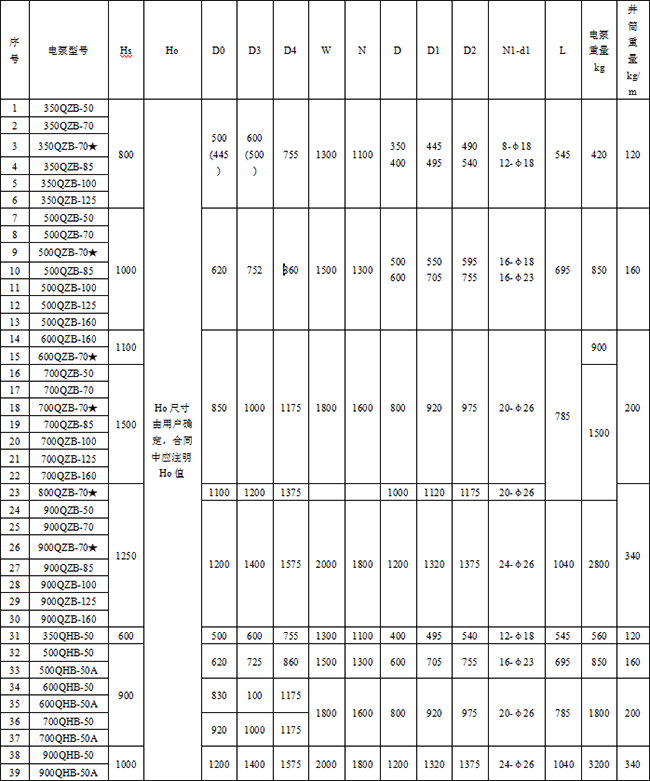

      (三)、350-900QZ( H )B电泵安装尺寸表





      2. 1000QZ( H )B潜水电泵安装尺寸图





      3.1200-1600QZ( H )B潜水电泵安装结构形式




      4.1200-1600QZ( H )B电泵安装尺寸表

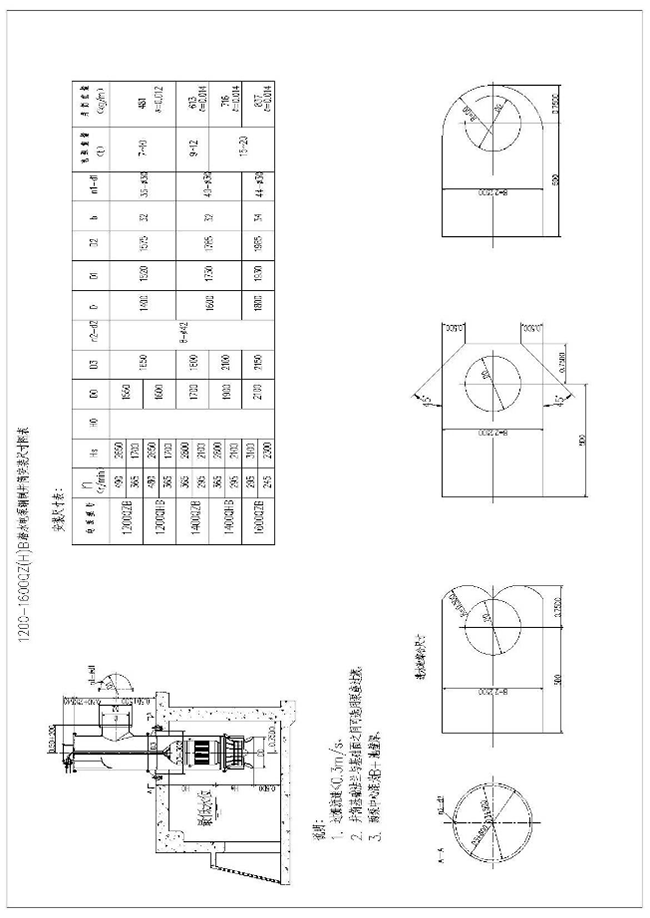

      5.1200-1600QZ( H )B潜水电泵簸箕形水泥筒安装尺寸图表

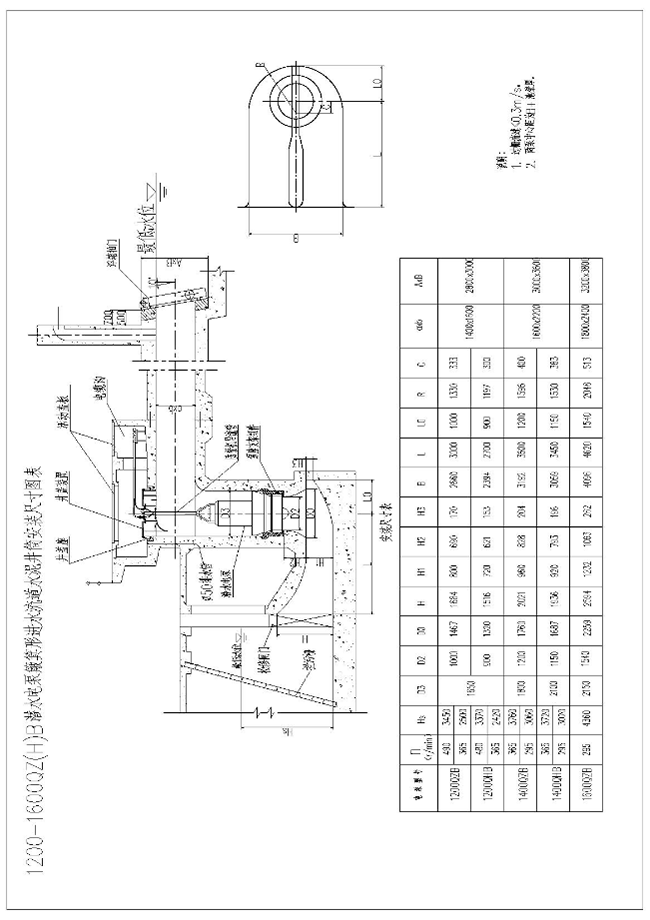

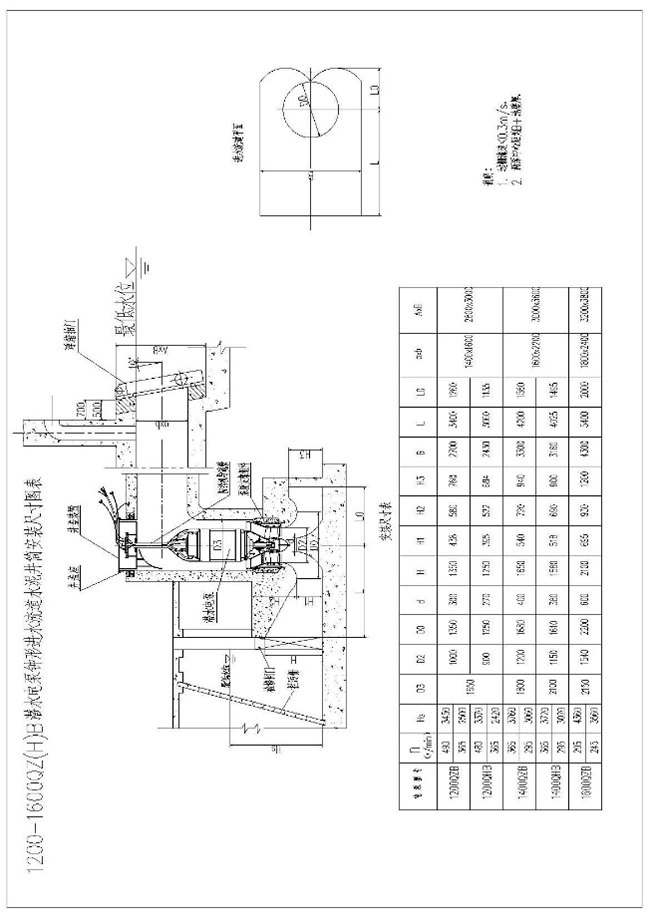

      6.1200-1600QZ(H)B潜水电泵钟形水泥筒安装尺寸图表




      四、潜水轴(混)流泵应急使用选型表

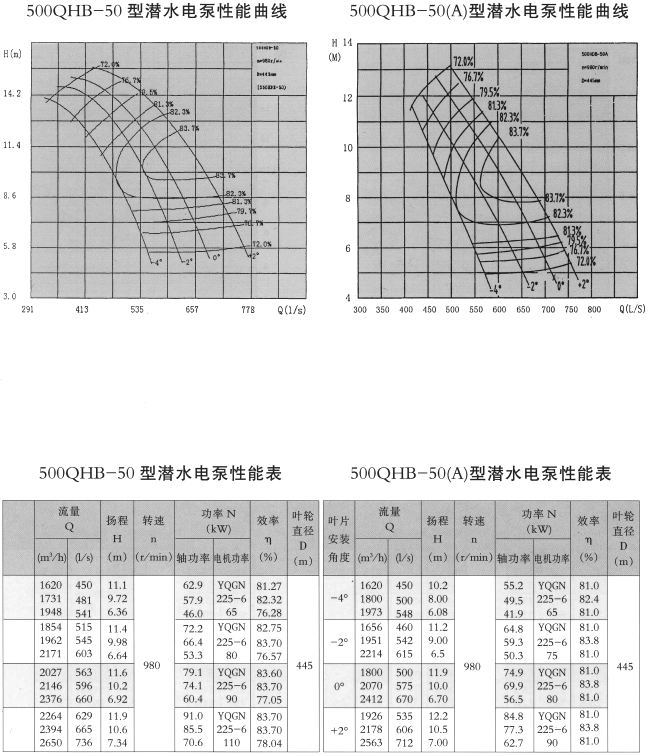

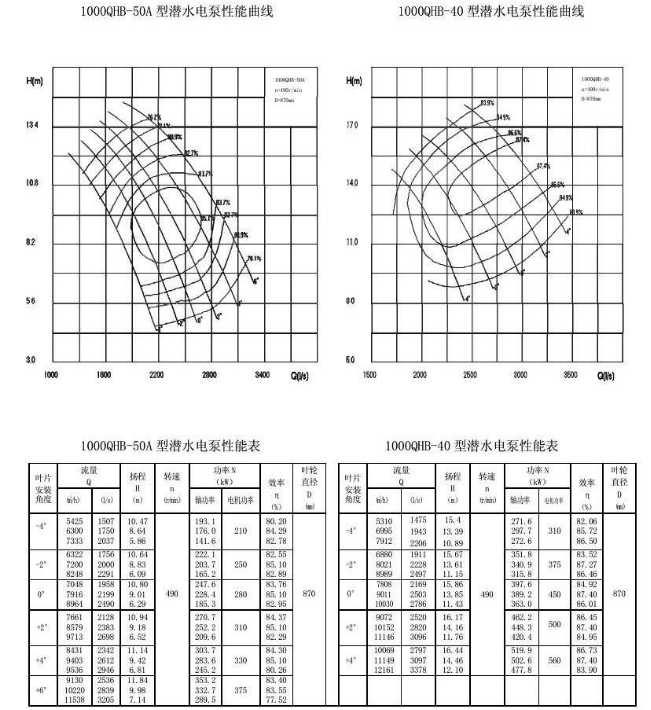

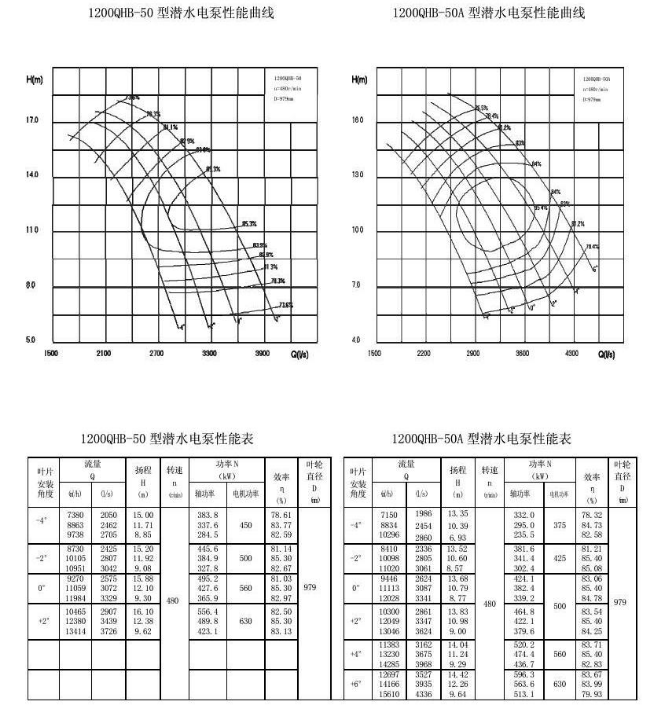

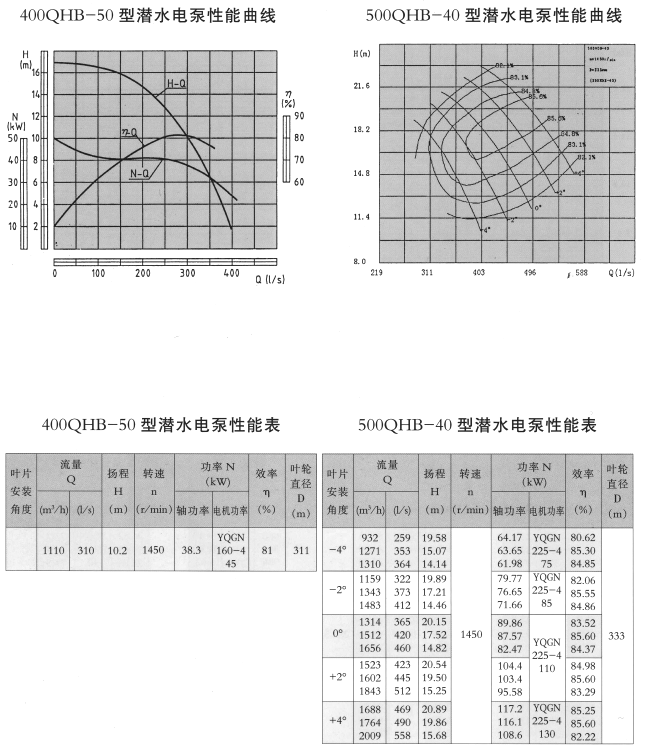

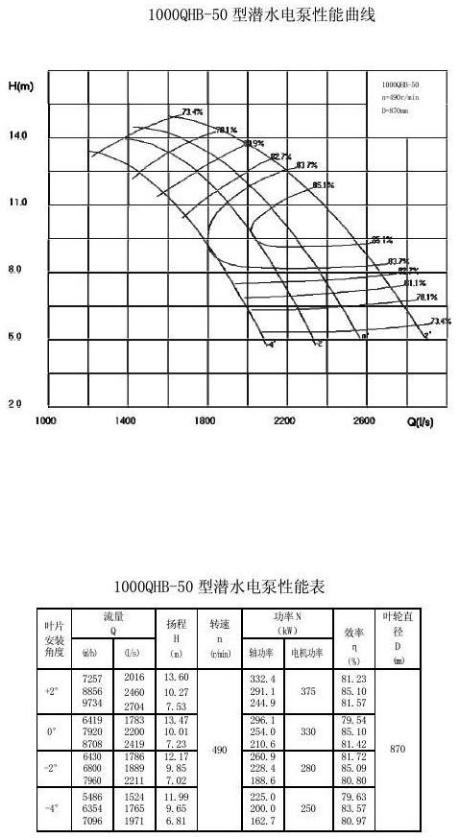

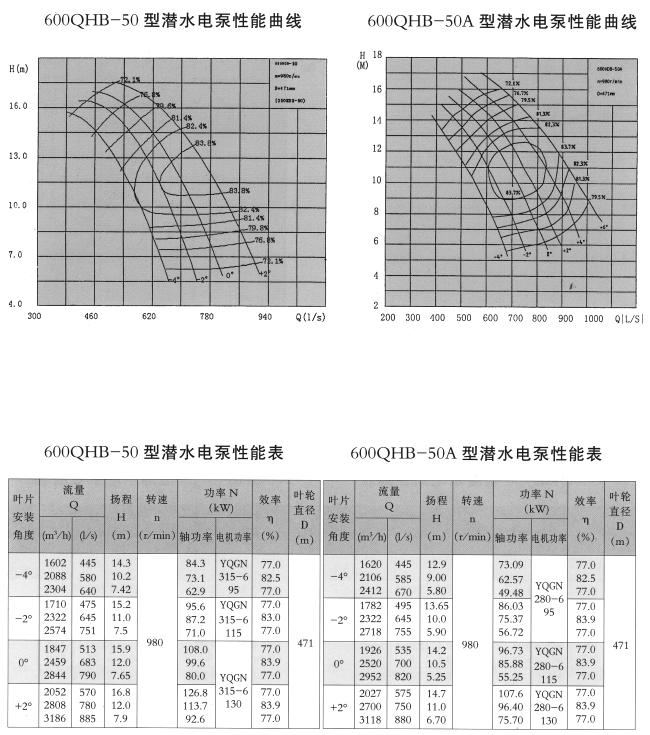

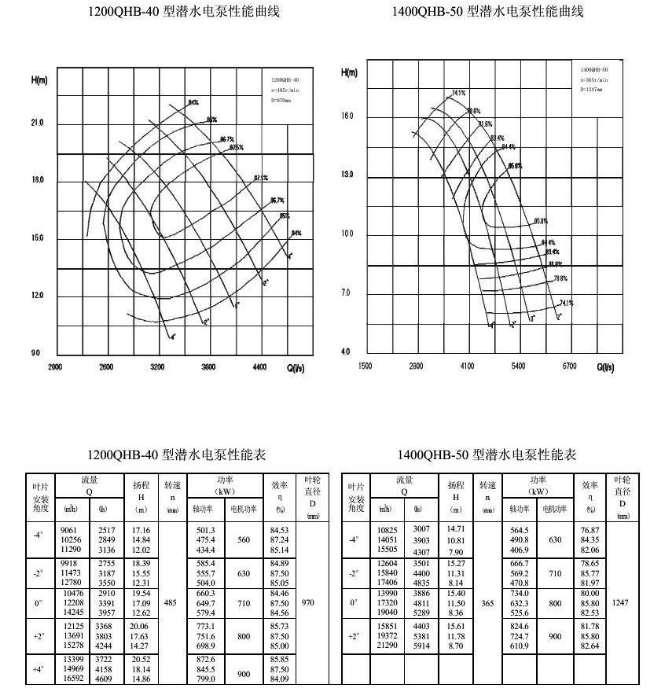

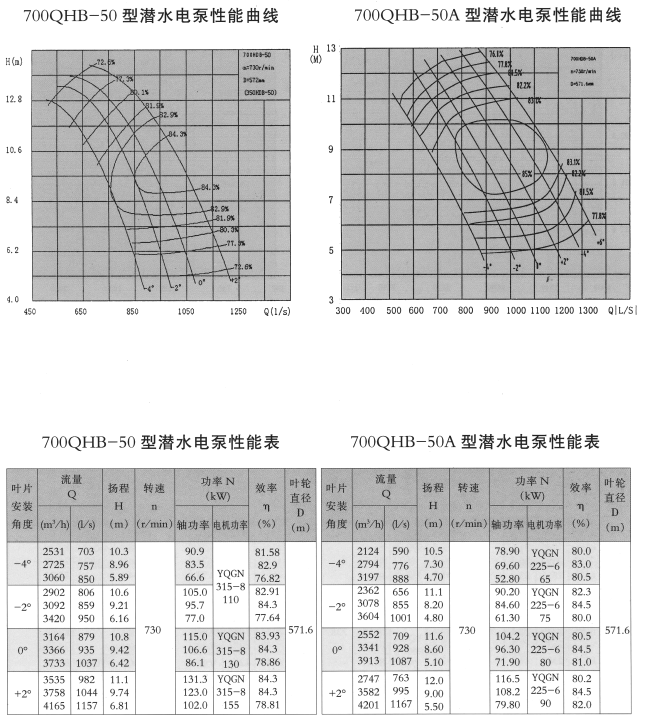

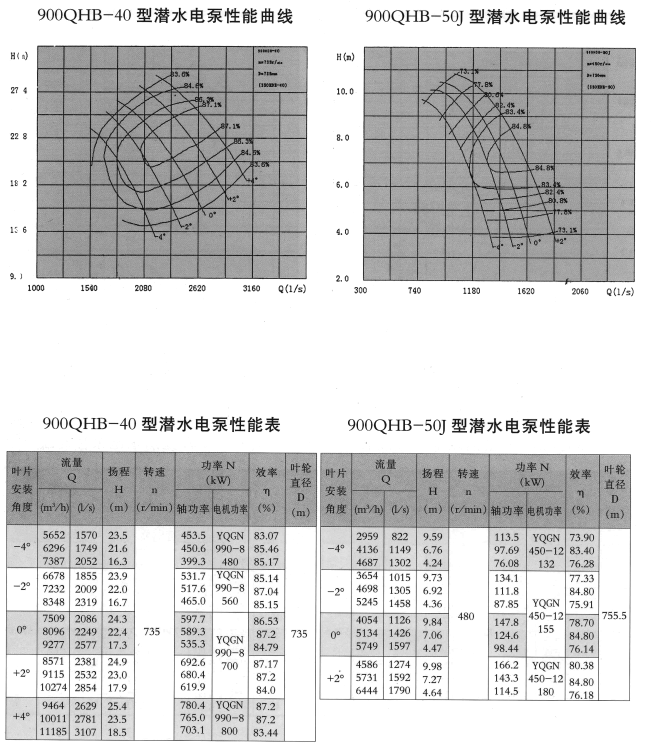

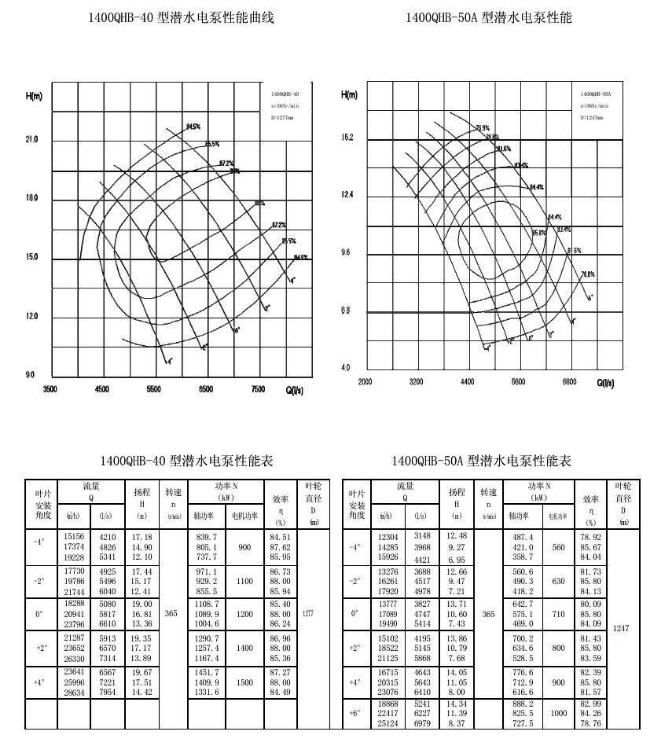

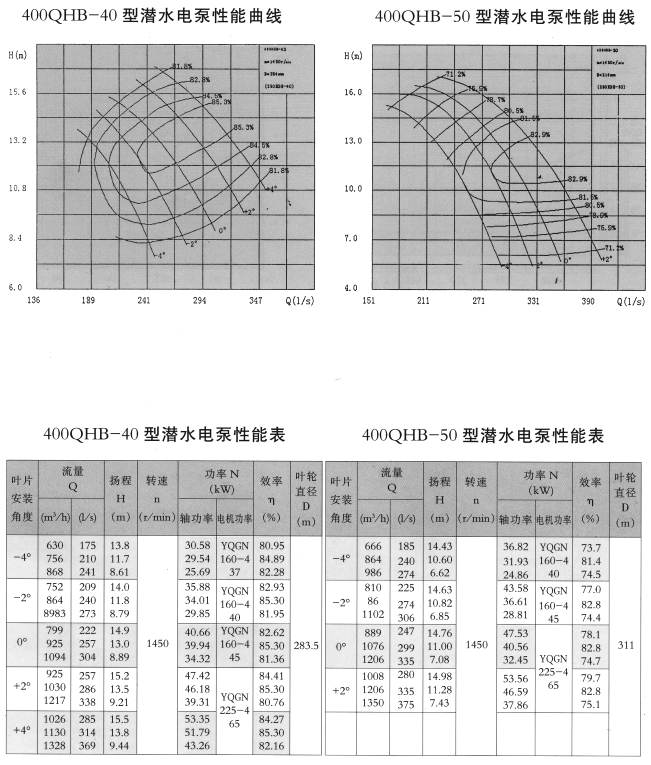

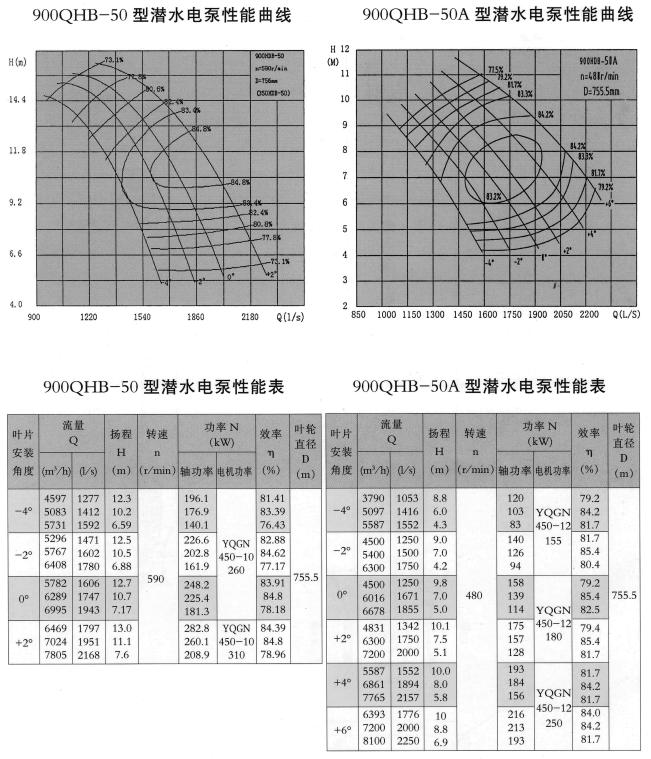

      五、潜水轴(混)流泵特性曲线及性能参数表

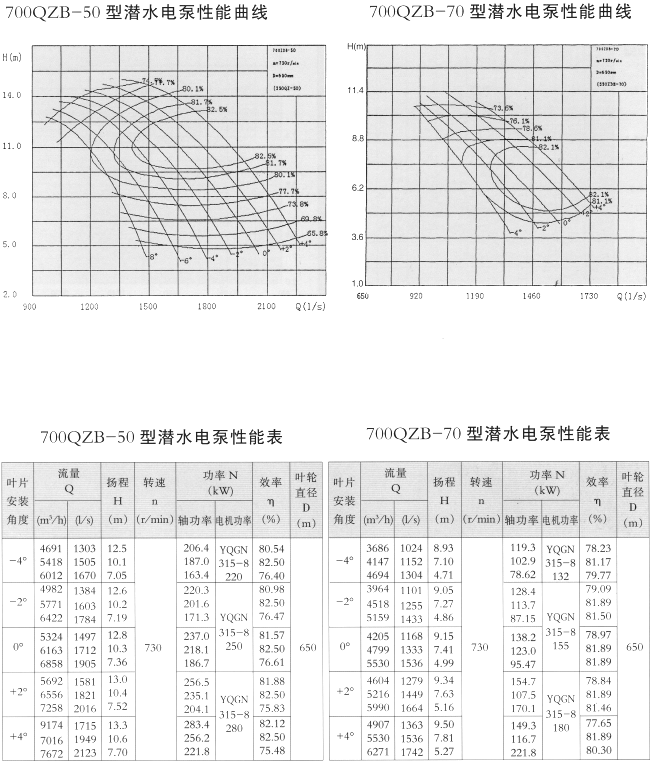

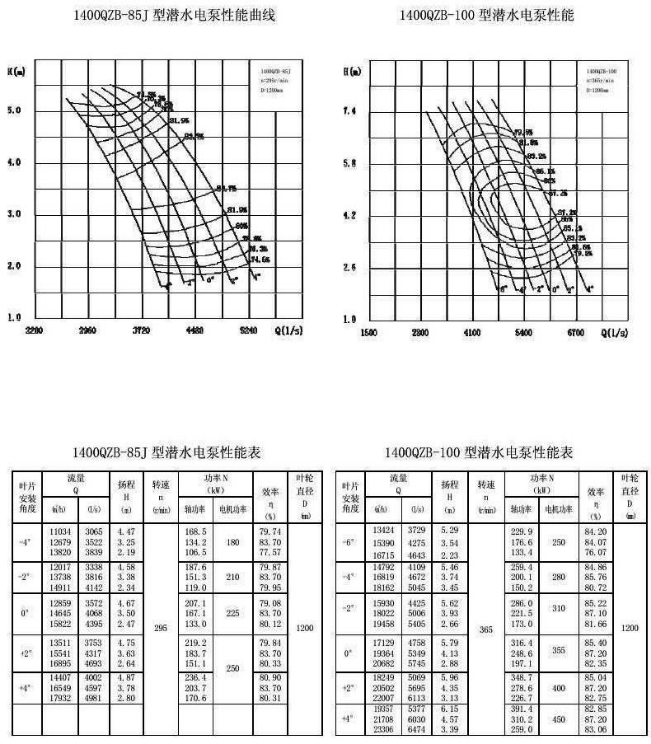

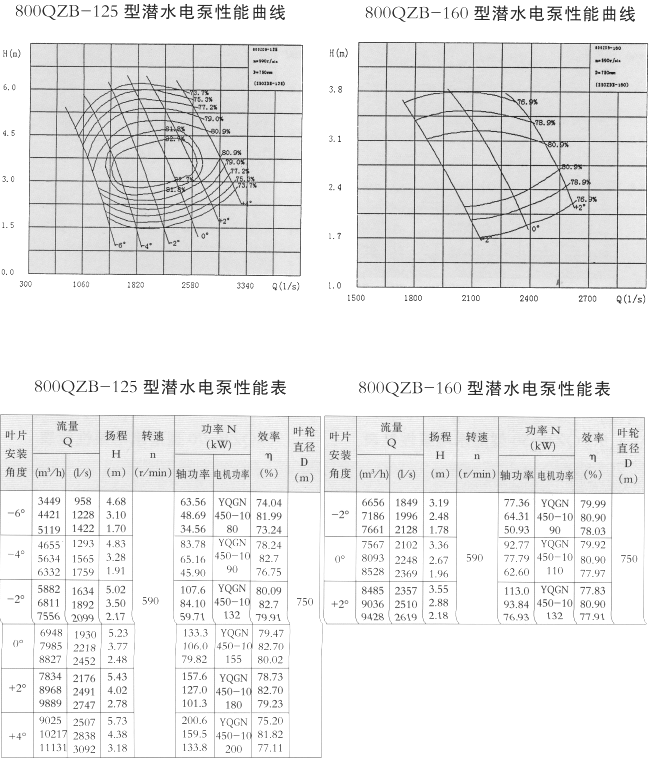

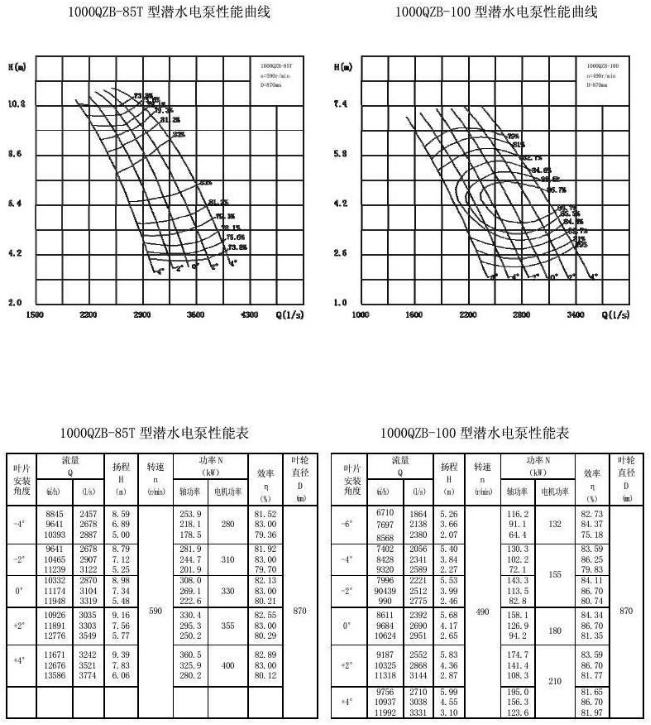

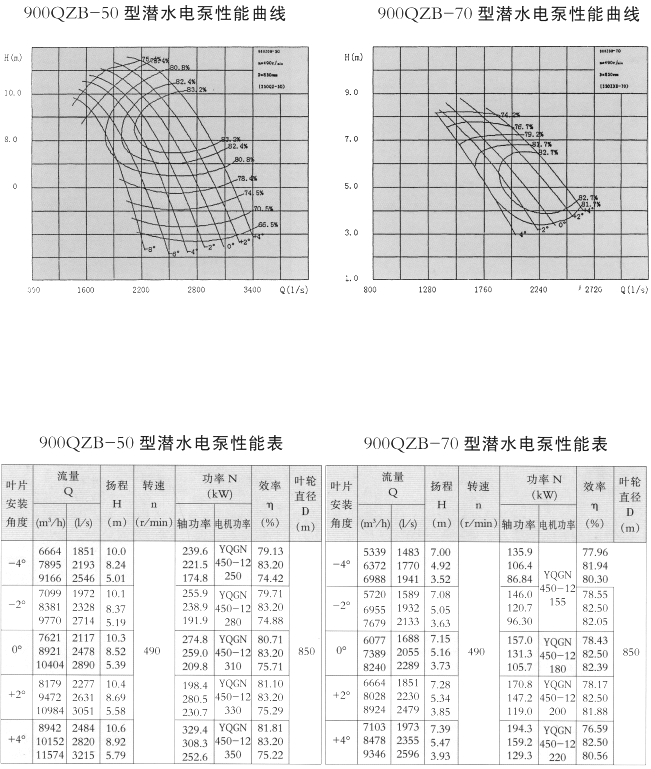

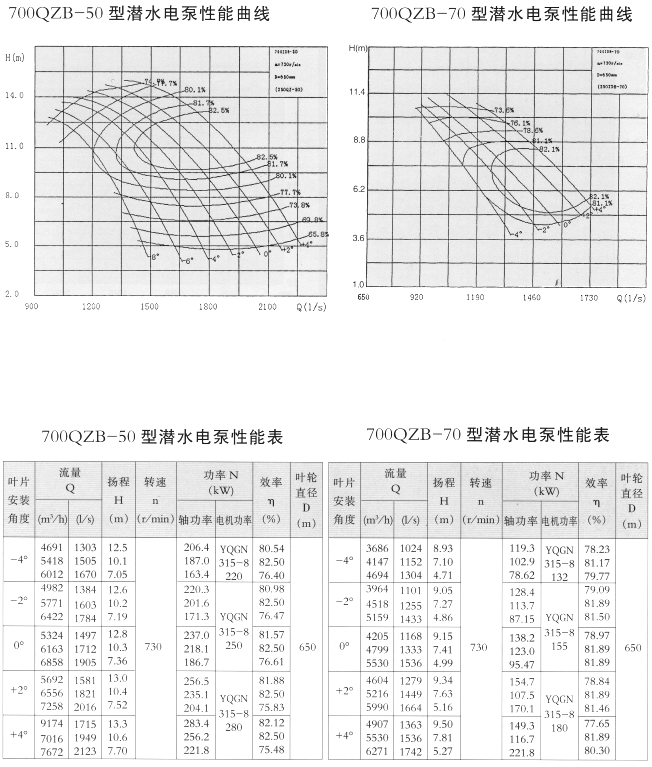

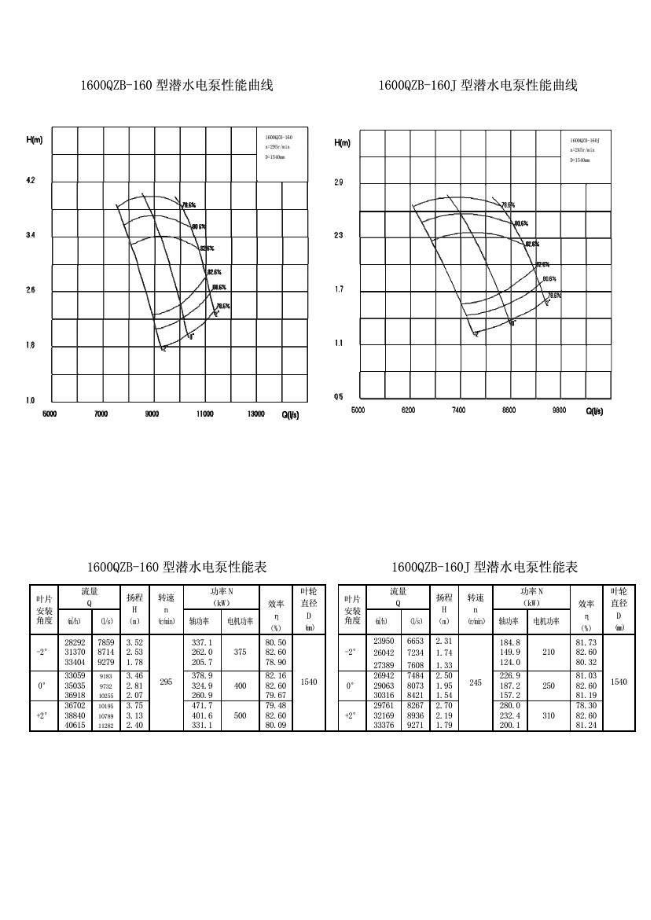

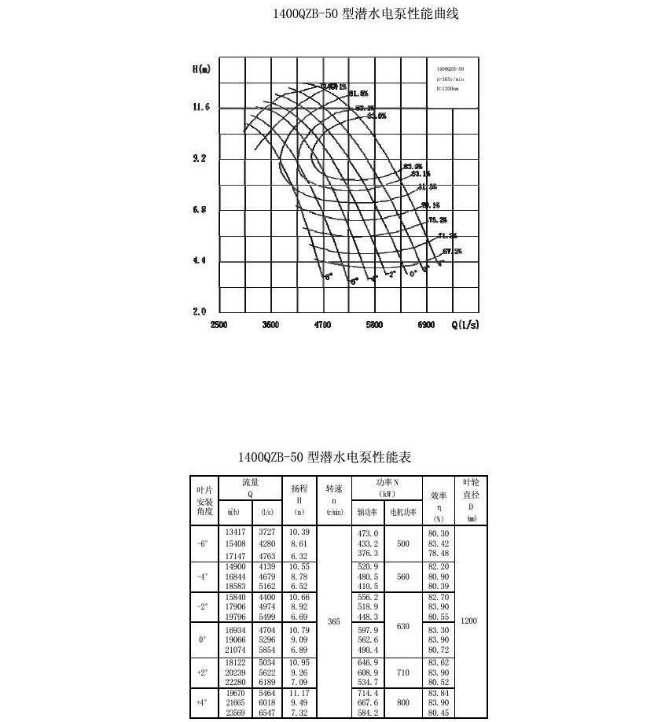

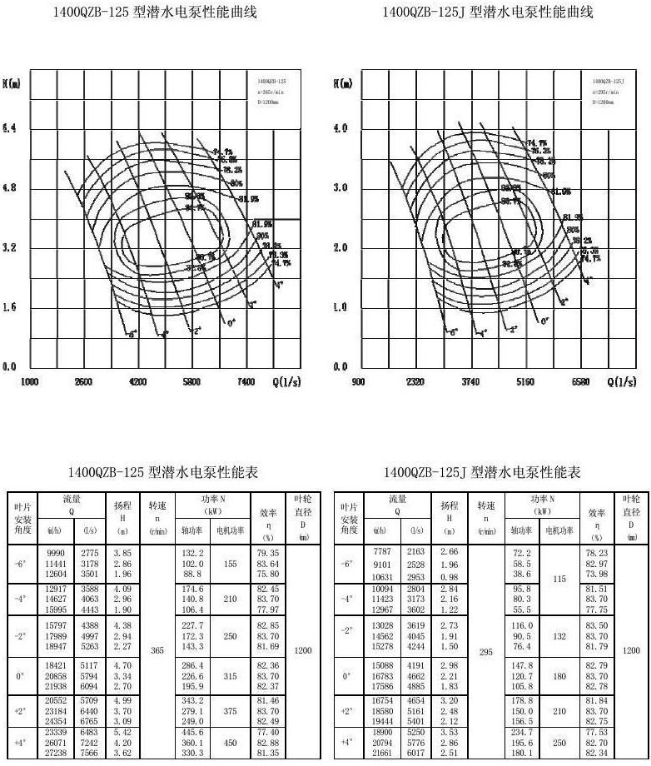

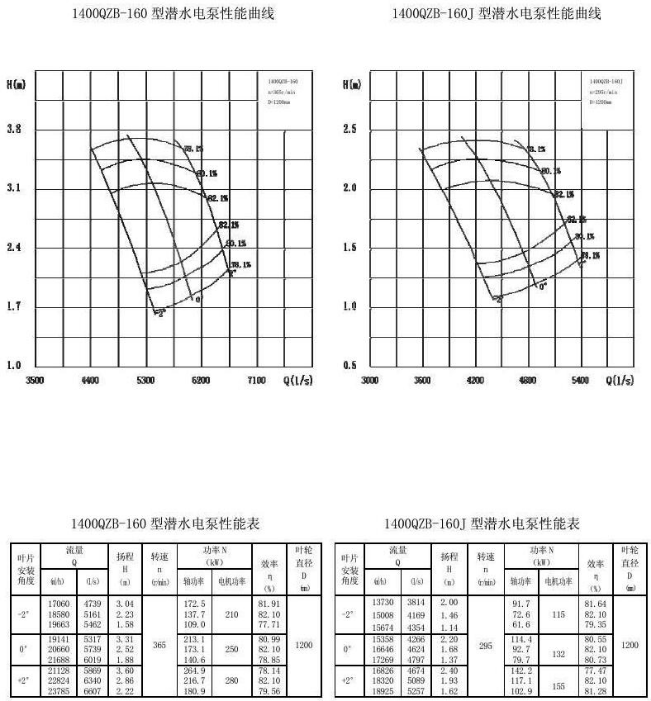

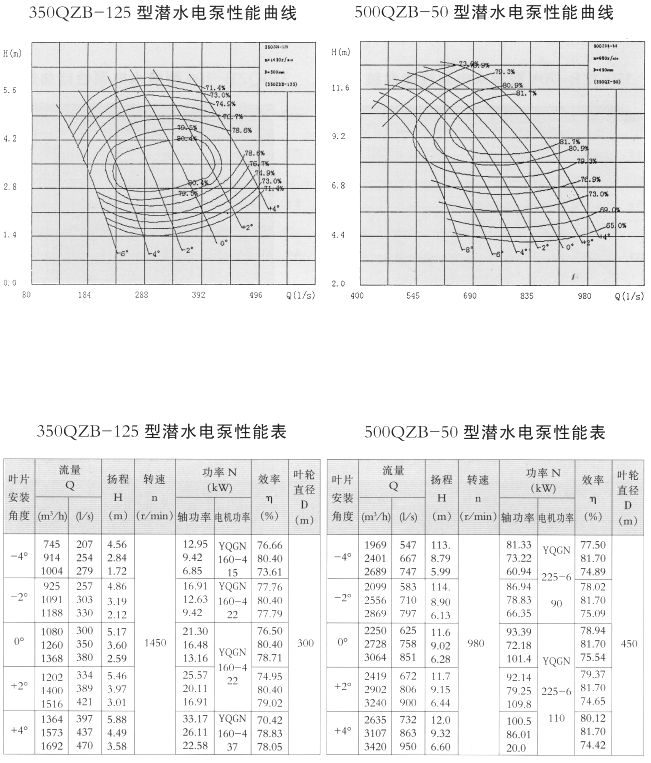

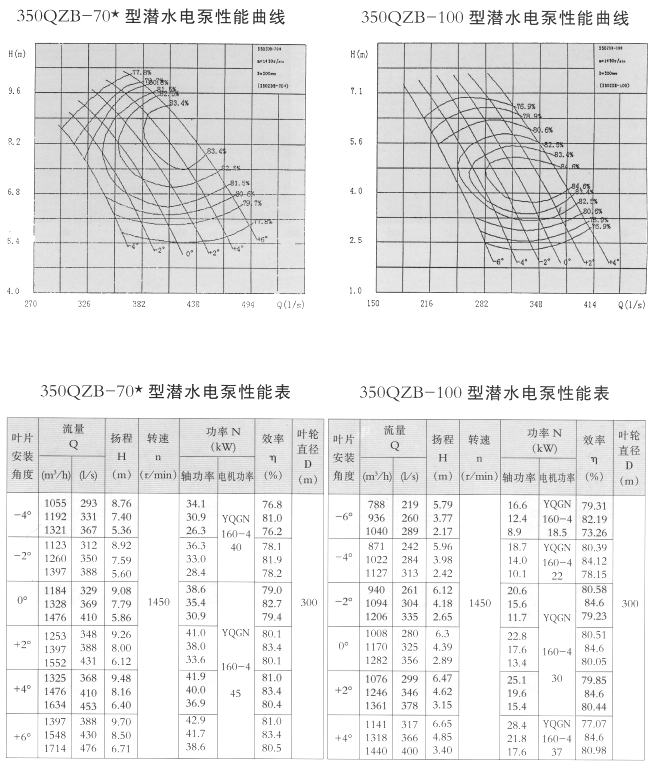

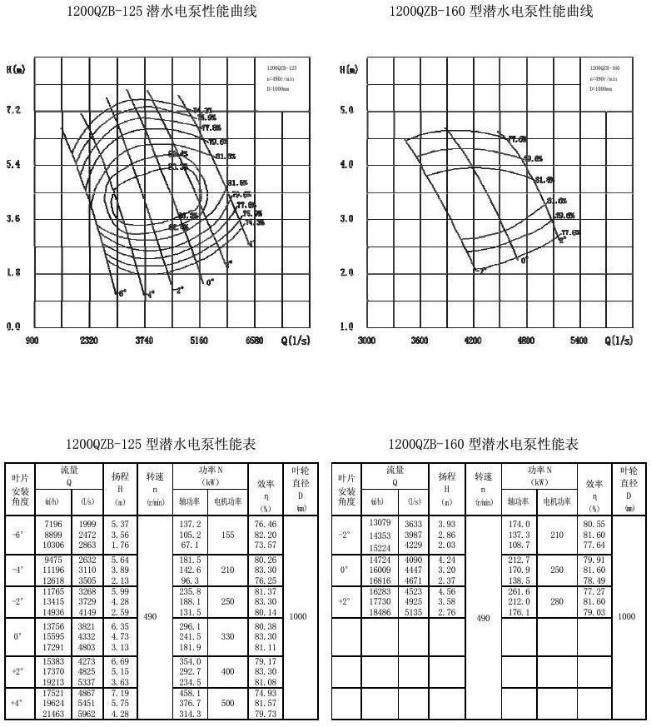

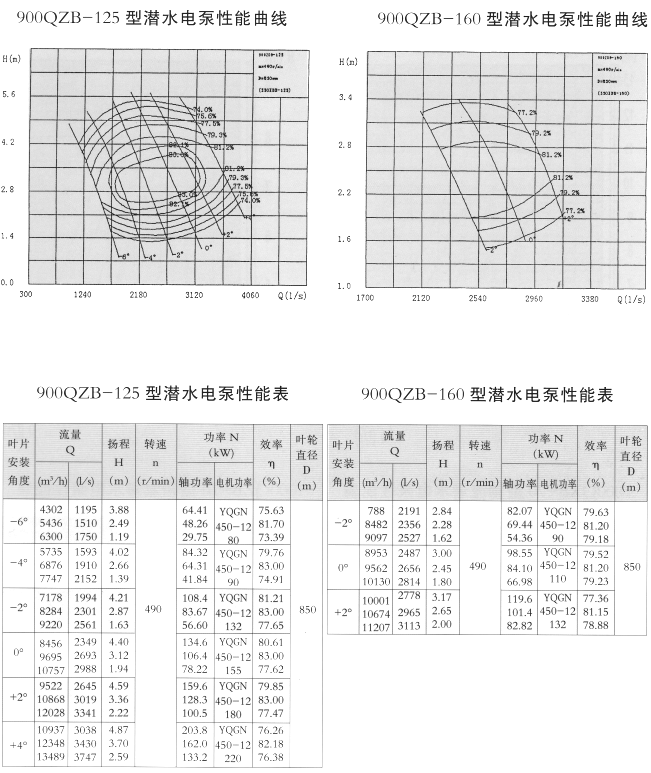

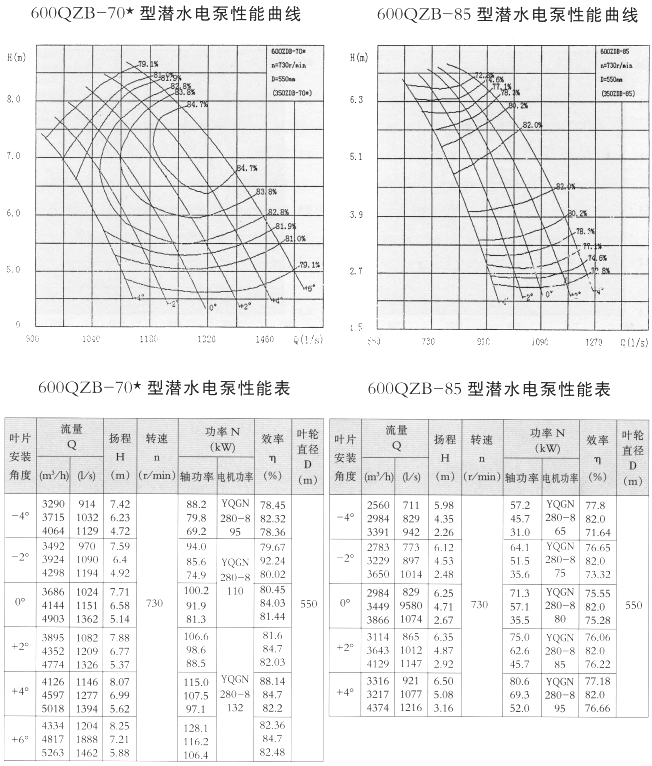

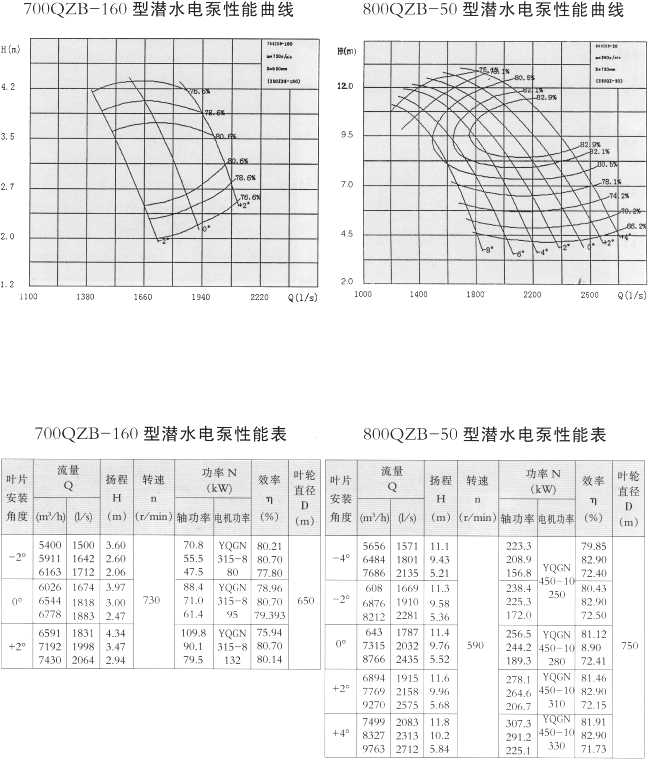

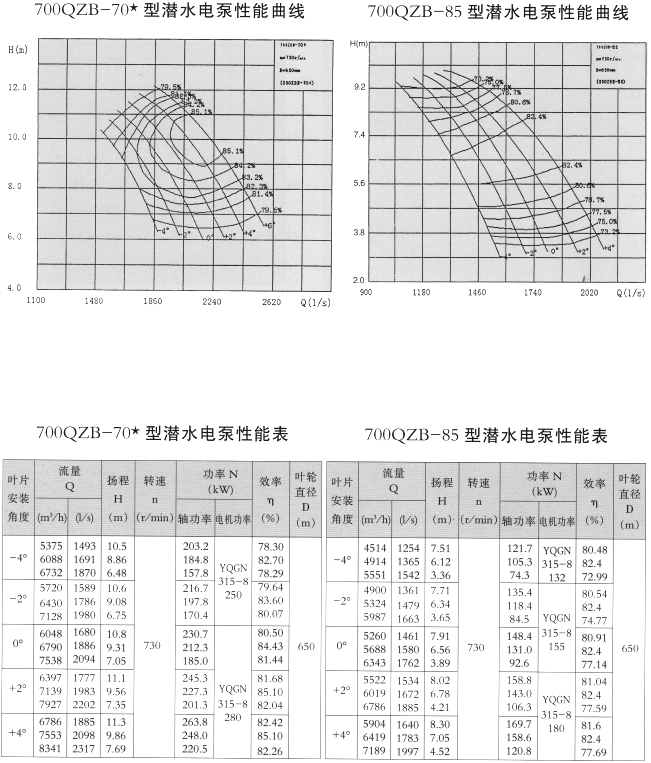

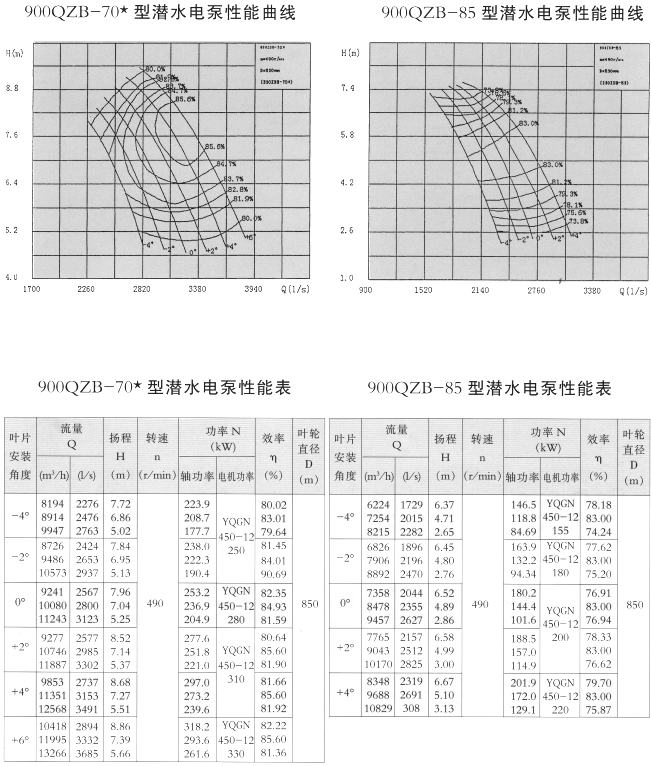

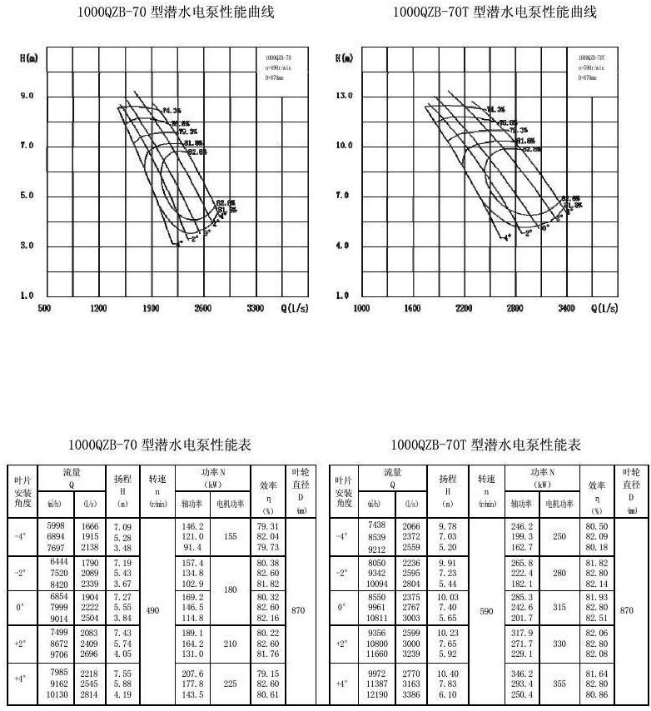

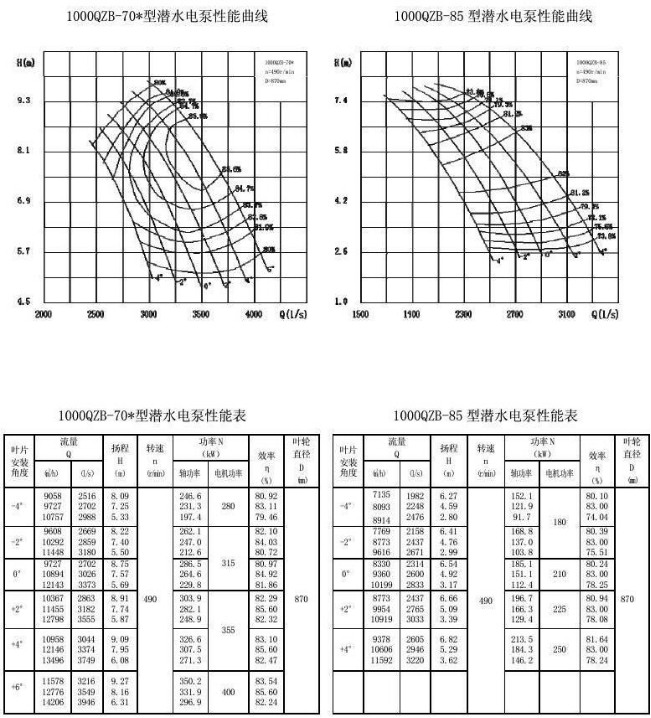

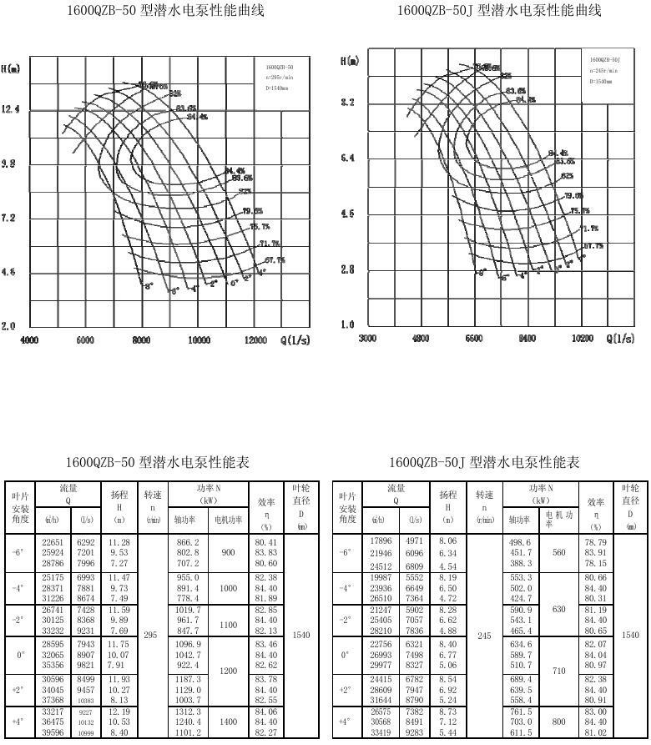

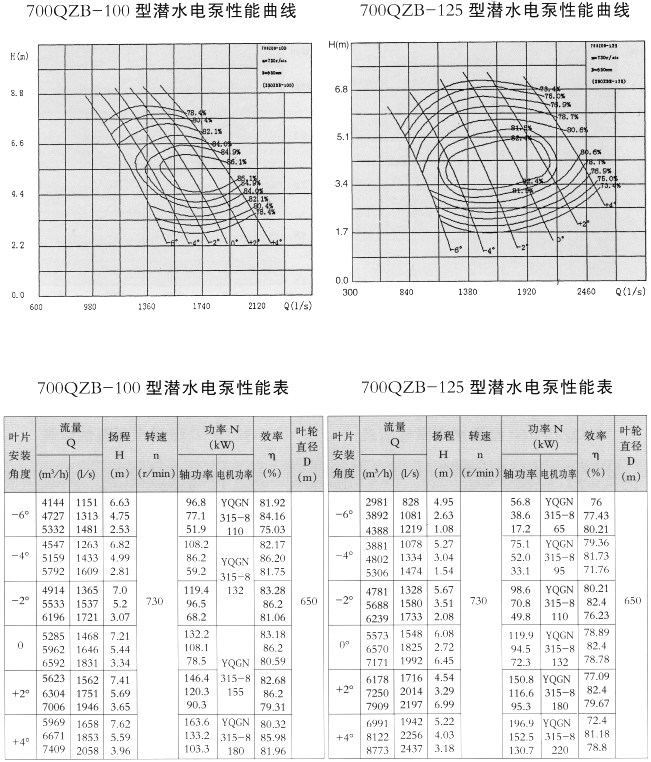

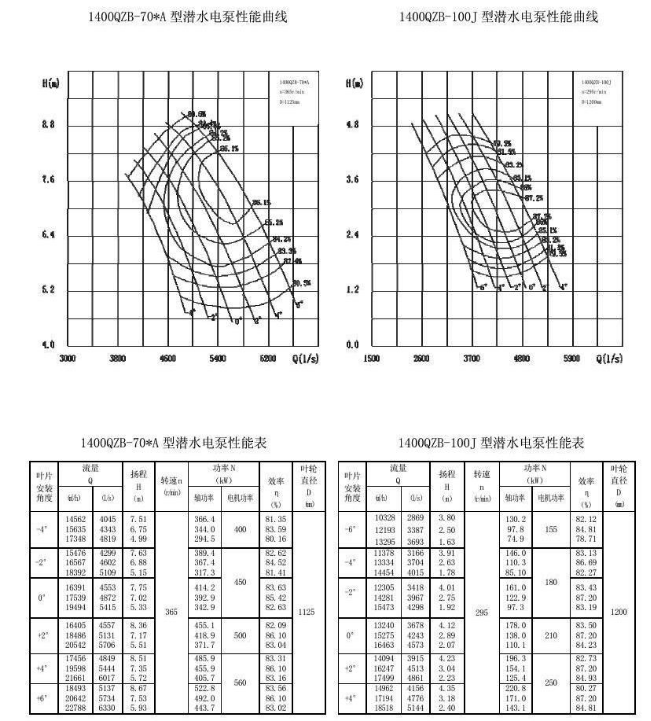

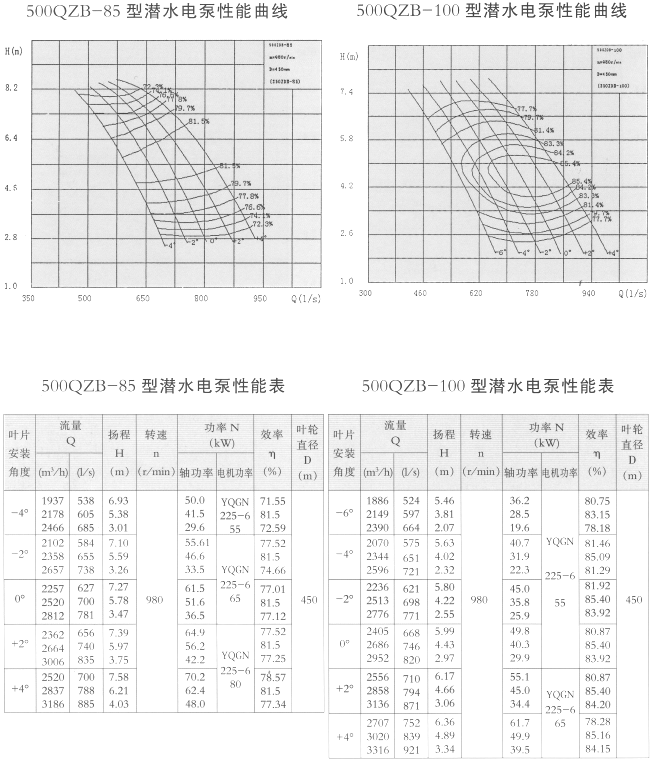

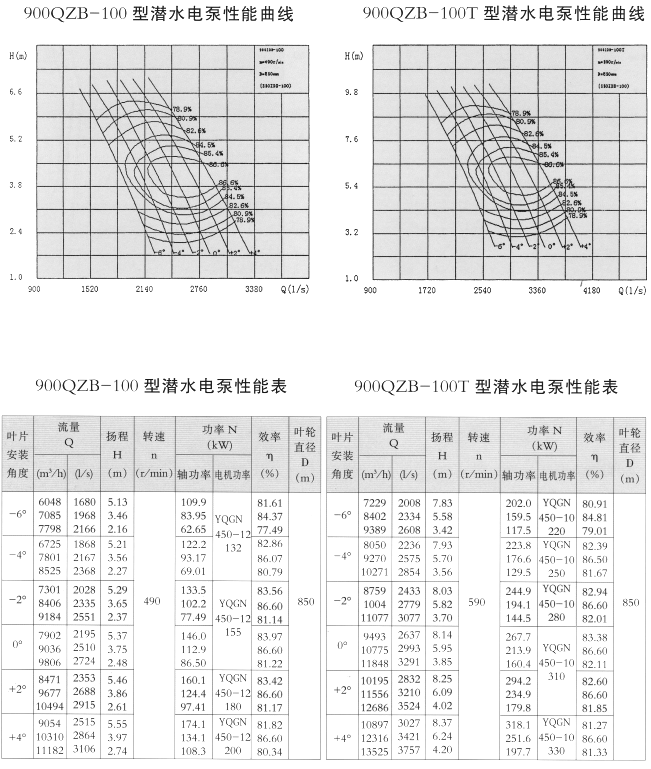

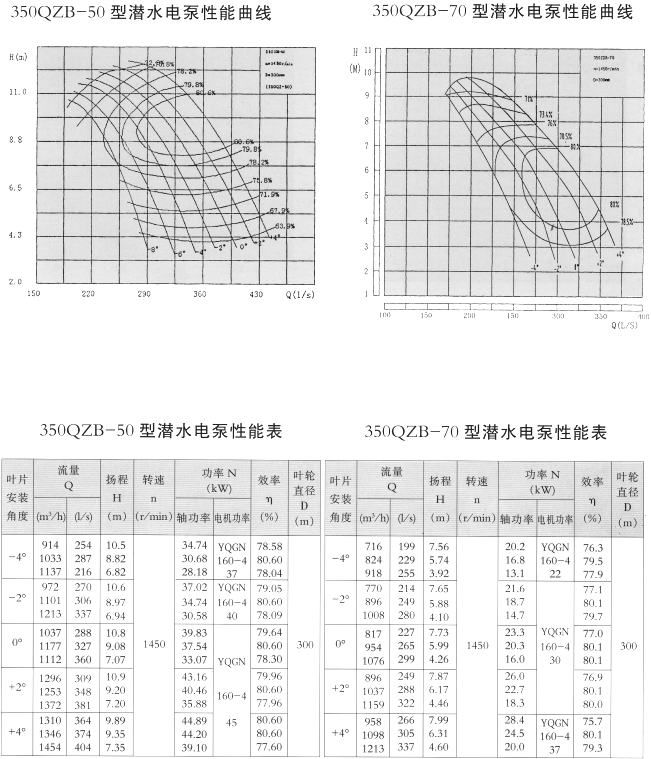

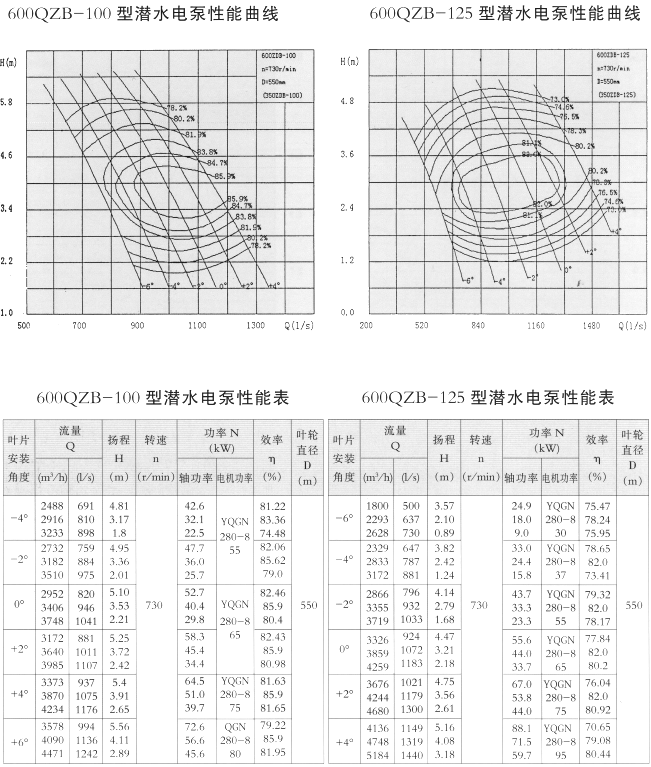

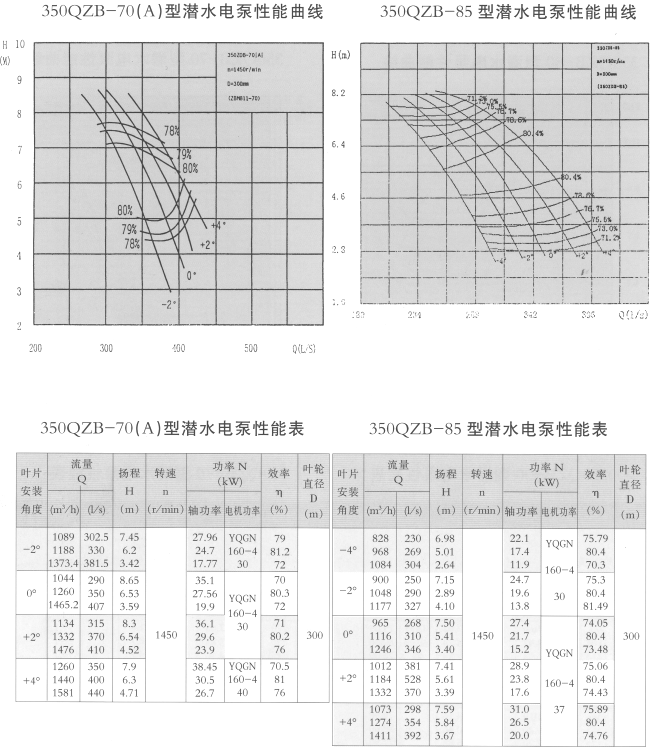

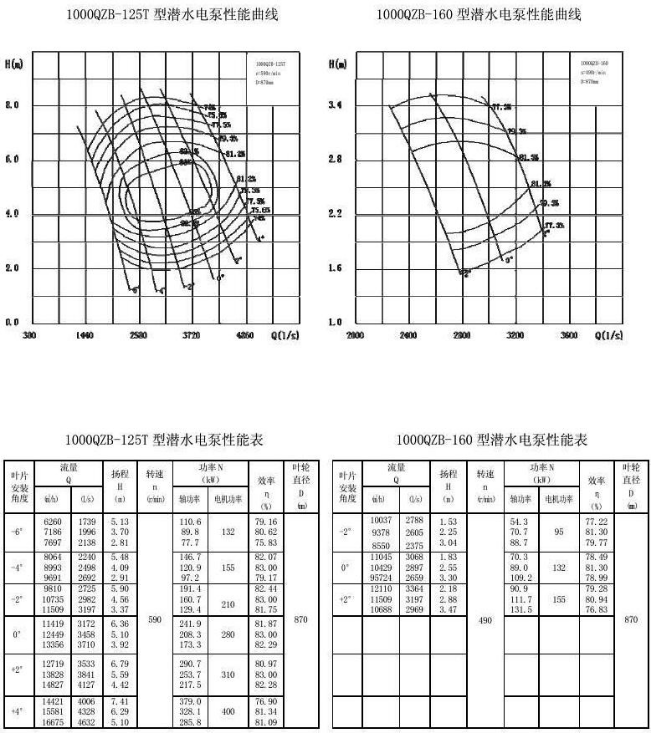

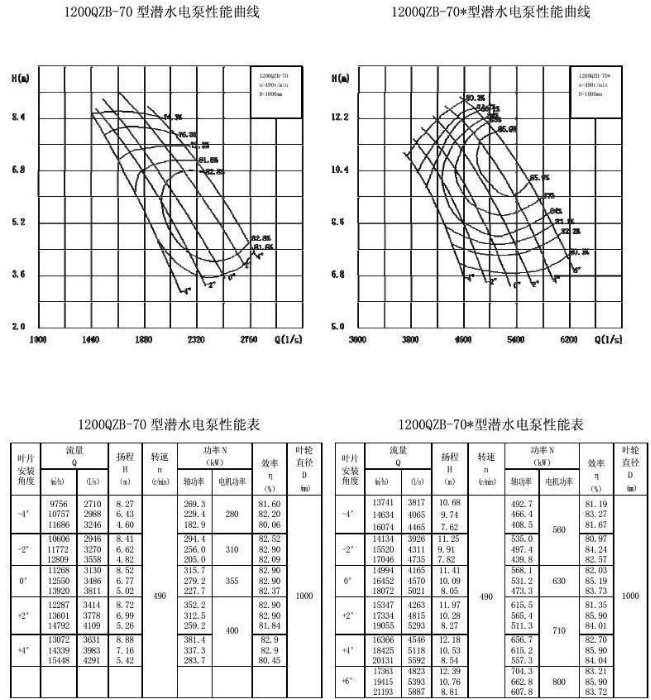

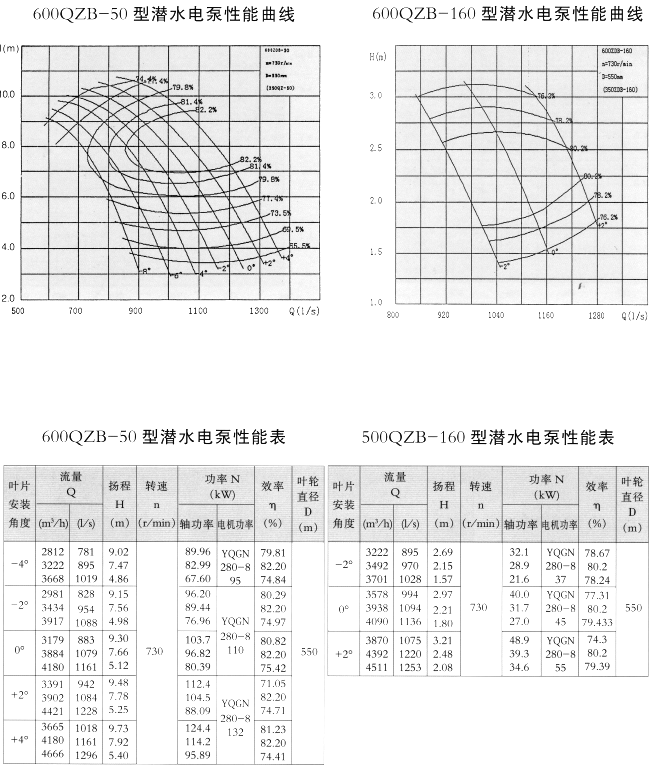

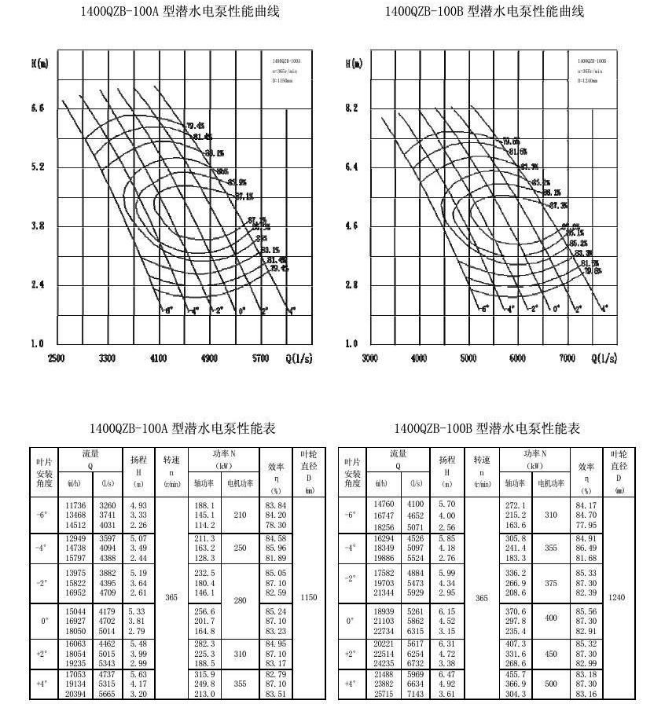

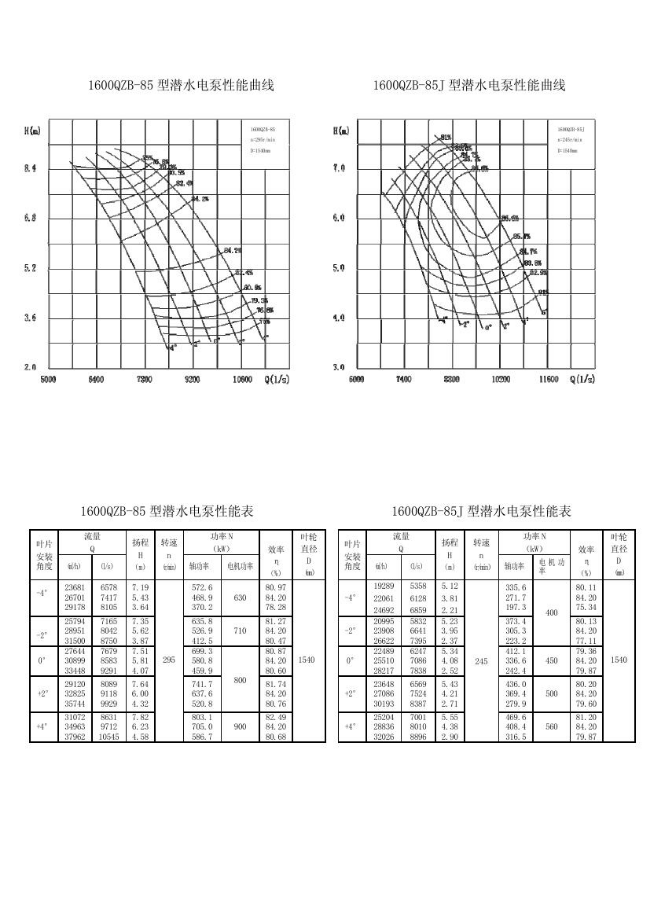

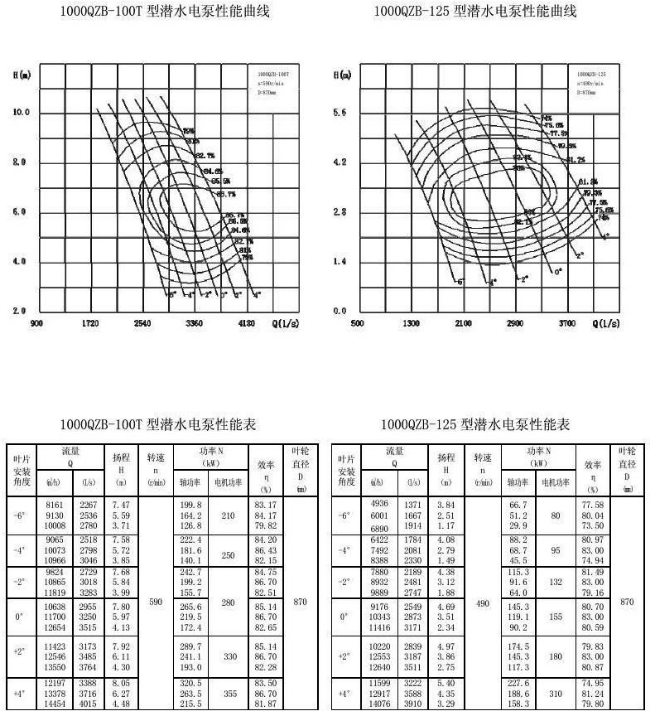

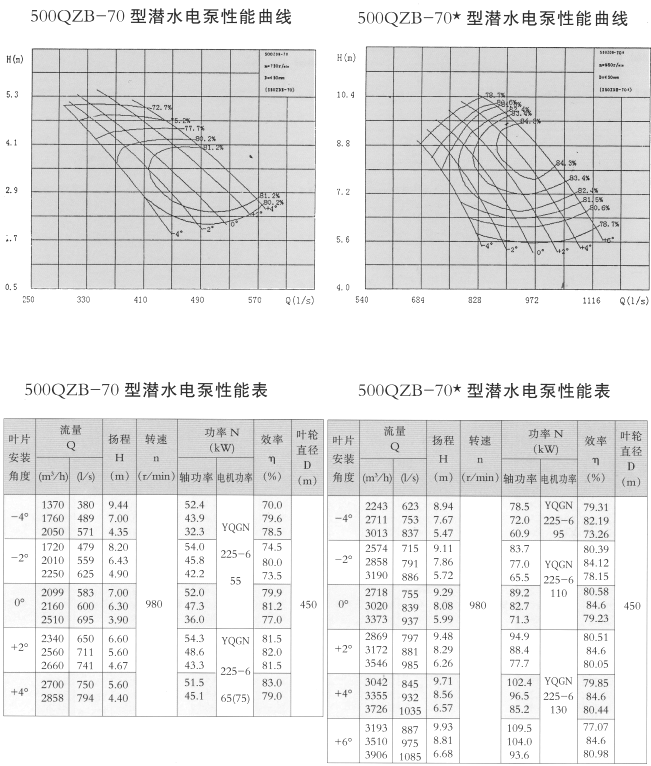

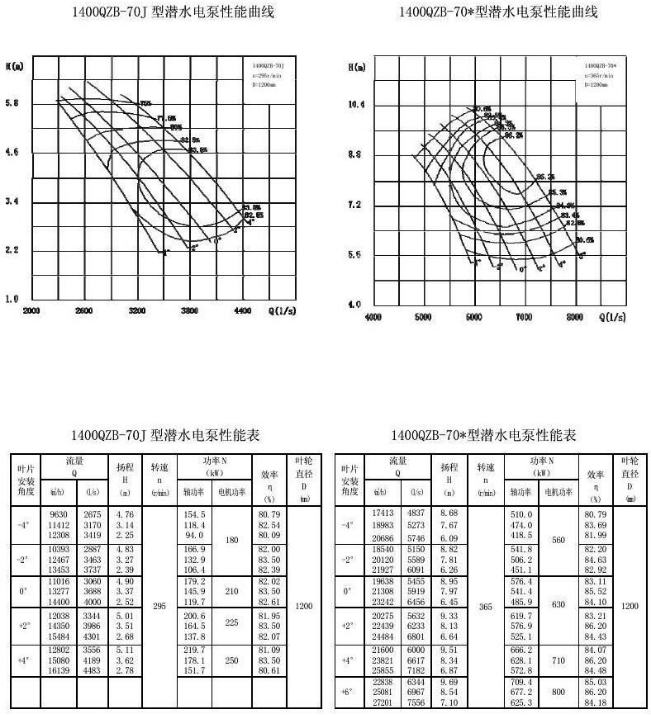

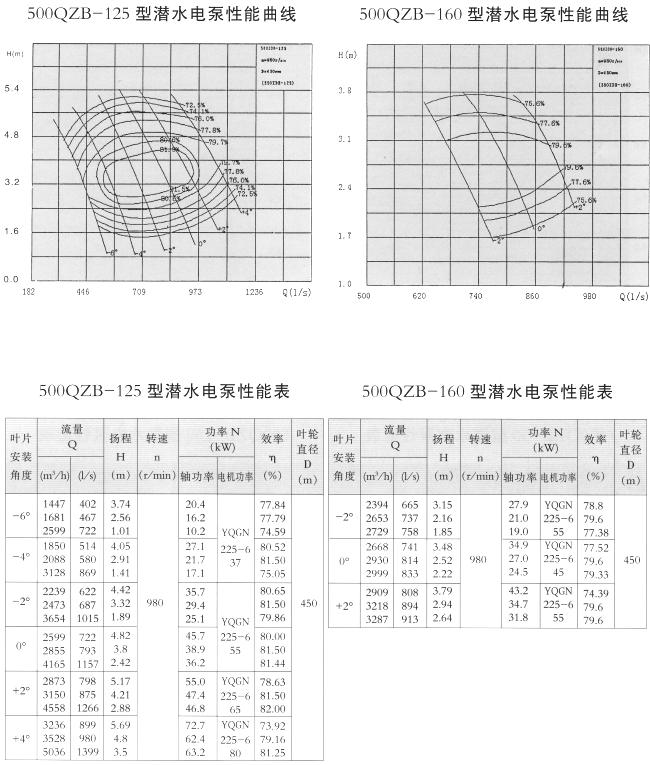

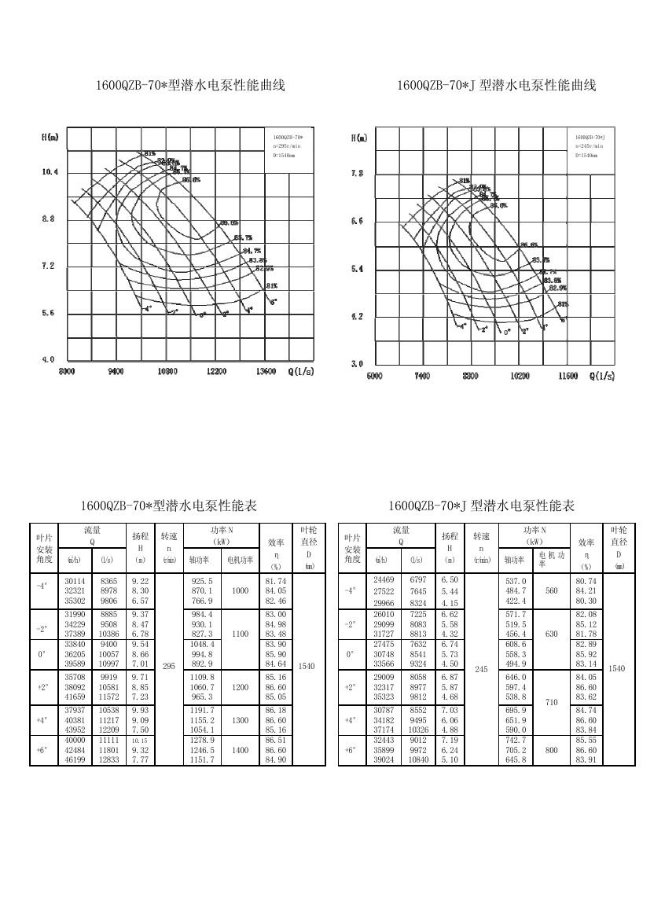

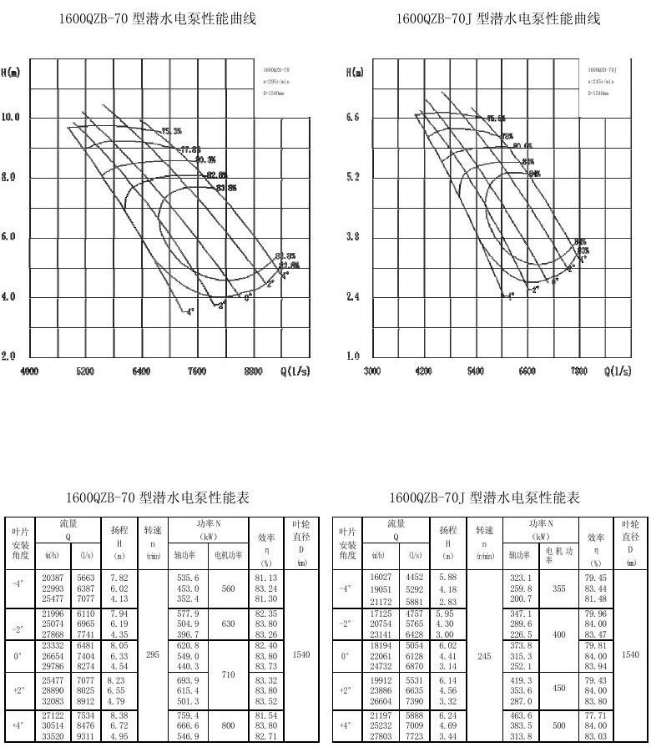

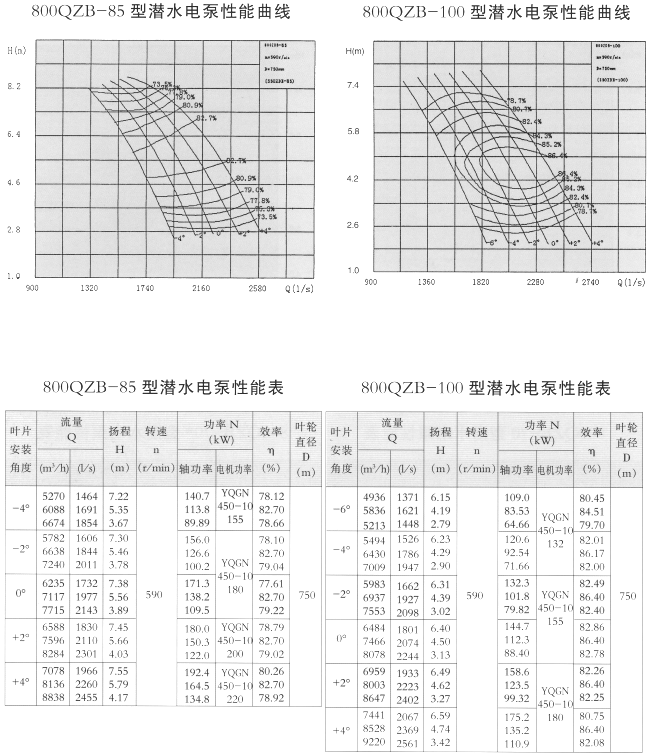

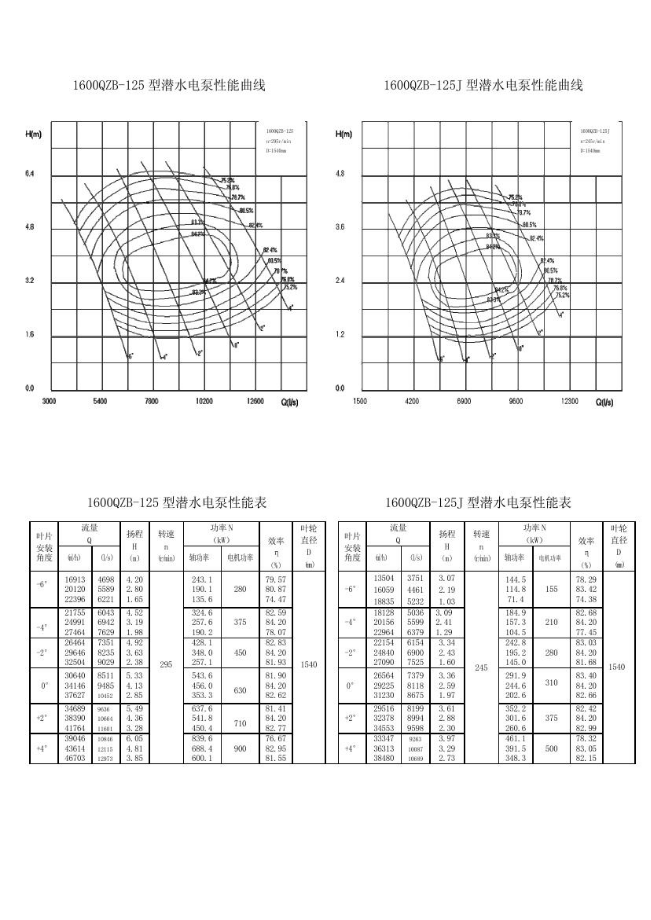

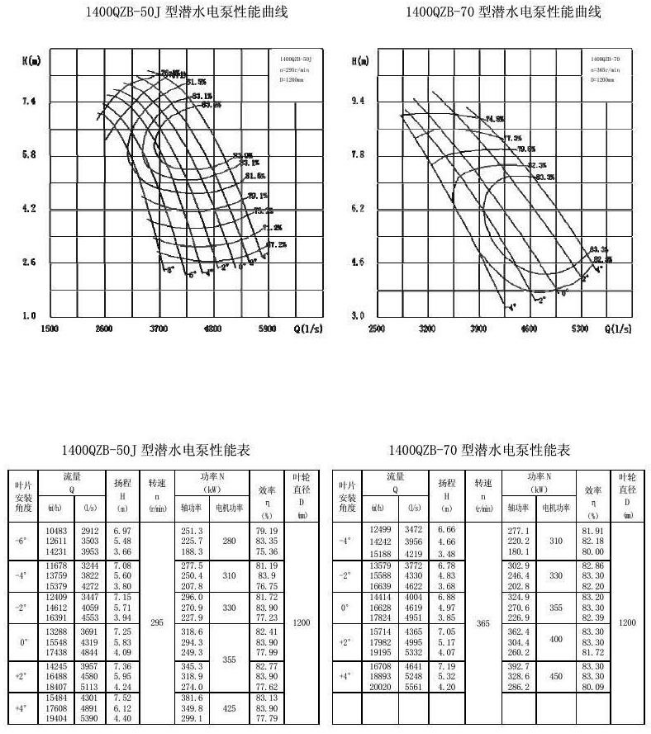

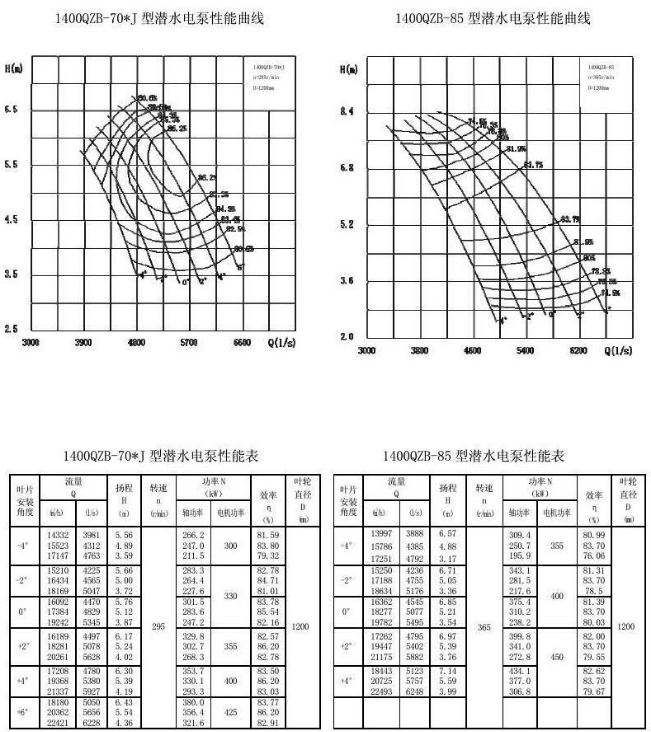

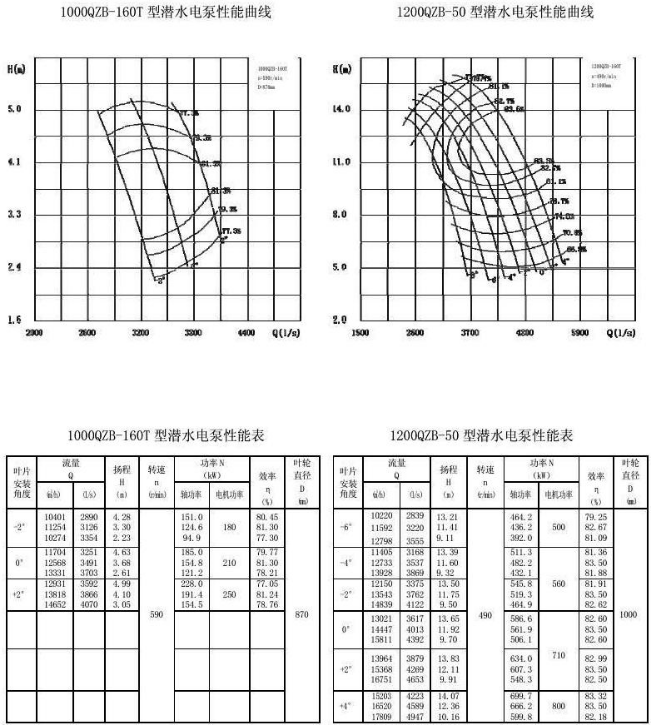

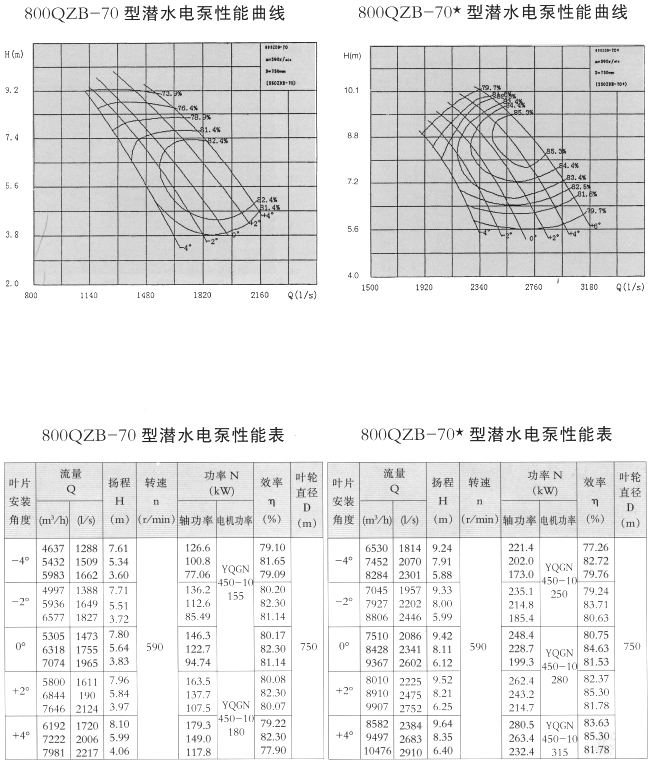

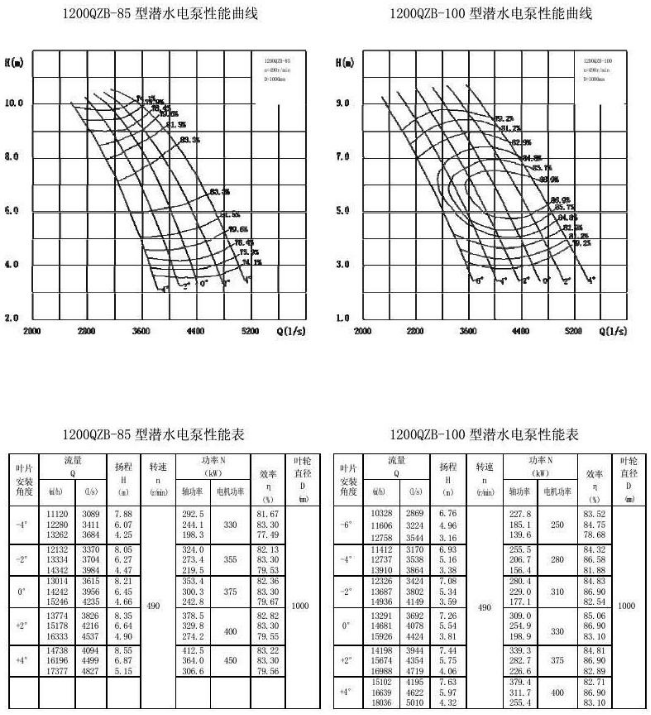

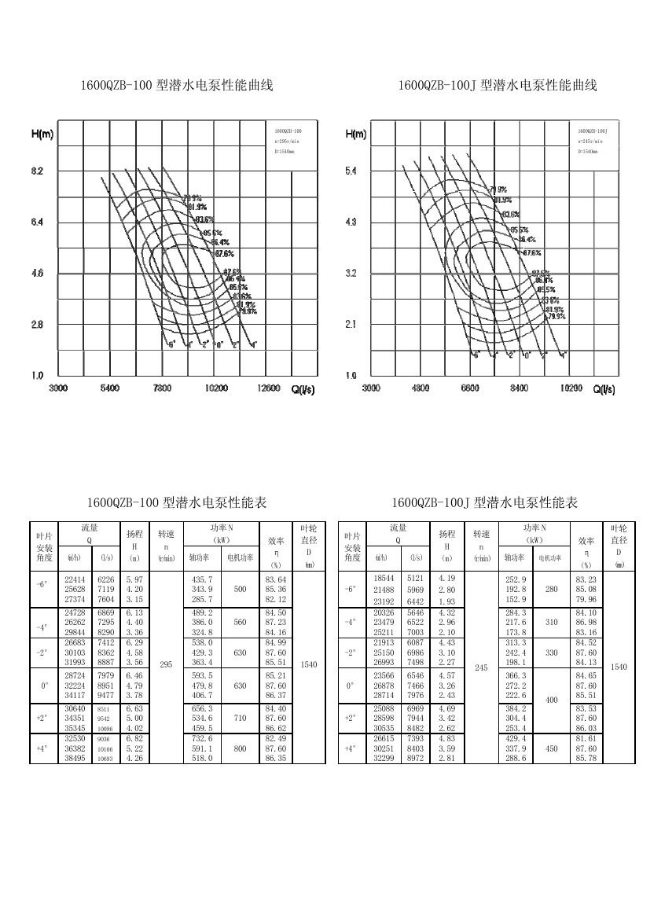

      (一)潜水轴流泵特性曲线及性能参数表

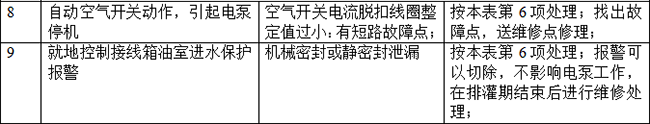

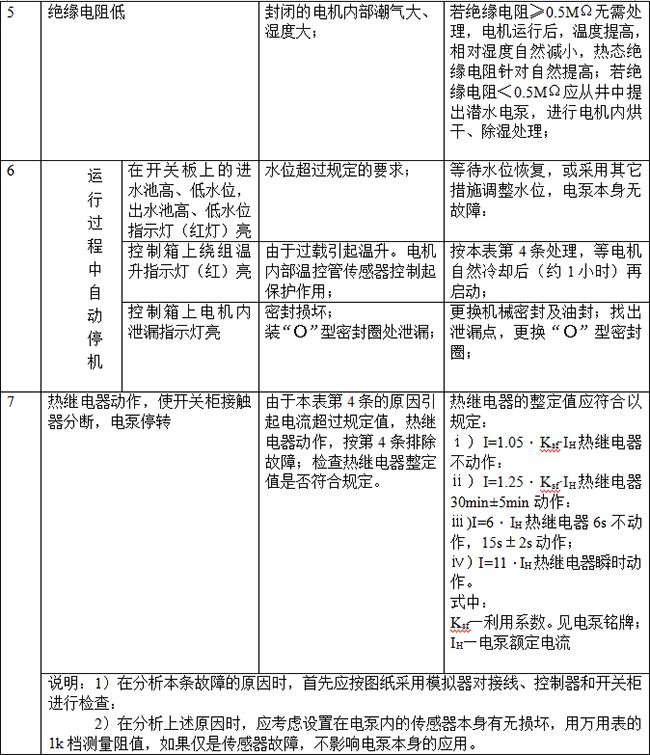

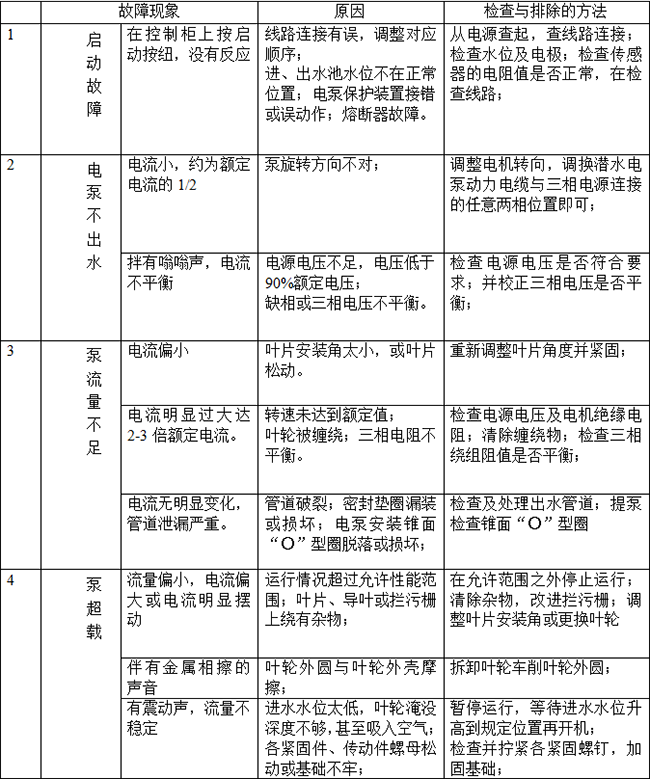

      六、潜水轴(混)流泵故障现象与解决方法
