潜成泵业系列产品
排污泵说明书
目 录
一、公司简介
二、潜水排污泵的介绍、用途与特点
三、潜水排污泵的型号表示及技术参数表、型谱
四、潜水排污泵的结构说明
五、潜水排污泵常用安装形式及尺寸表
六、潜水排污泵故障现象与解决方法
一、公司简介
天津市潜成思源供水设备有限公司(潜成泵业)是一家集潜水泵及供水设备研制、开发、生产、销售、服务于一体的大型多元化企业,公司聘请多名潜水泵研发工程师、电机设计专家、机电设备工程技术团队,狠抓生产环节,严控产品质量,通过多年努力我公司产品始终保持全国同类产品中技术、性能、价格综合性价比高水平和优势地位。
公司主营深井潜水电泵、深井潜热水电泵、潜水污水泵 、潜水轴流泵等全套供水设备,产品规格齐全、品种繁多,广泛用于深井提水;城市、工矿企业给排水;农业排灌、园林喷灌;地热开发利用,供暖系统;城市雨、污水的排放与回收利用;矿山排水、抢险等领域,产品畅销全国各地,远销东南亚、欧洲等国家和地区,深受广大用户的好评。
我公司座落于天津市津南区小站工业园区,交通便利(紧邻港口,周边高速公路发达),拥有现代化的生产车间,配套有先进的数控设备、水泵装配线及精确的检测设备等,保证了产品每个生产环节的质量,同时自建有达国内最高水准的水泵性能检测中心,每台水泵都要经过严格检测方可出厂,有效保障了产品的高质量、高性能、低消耗,确保产品出厂合格率为100%。
我公司从事潜水泵行业多年,能根据客户的不同要求,提供用户所需的一切服务,已经形成了一整套完善的产品营销管理服务体系,售前:根据客户的实际需求与问题,配有专业技术人员提供合理可靠的建议,选择最佳有效的产品配套方案和免费设计、生产特殊型号产品;售中:积极组织生产、及时安排发货;售后:拥有专业的售后服务人员提供产品安装、使用、维护的指导及故障排除等服务。
我公司秉承以“质量求生存、品质求发展、信誉赢天下”的企业精神,以创造产品最优质量为发展核心,一直坚持勇攀科技高峰,努力探索创新水泵行业技术领域。我公司真诚的愿与广大用户共同推进中国水泵行业的发展!
欢迎广大新老客户光临指导,洽谈业务,我们将不断的努力,为您提供最优质的产品和服务,真正做到让每一个客户买的实惠、用着放心、售后省心。
二、潜水排污泵的介绍、用途与特点
(一)潜水排污泵的介绍
QWB无堵塞潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
该系列泵采用独特结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
(二)潜水排污泵的用途
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。
(三)潜水排污泵的特点
1、采用独特的单片或双片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3、整体结构紧凑、体积小、噪音小、节能效果显著,检修方便、无需建泵房,潜入水中即可工作,大大减少工程造价。
4、潜水排污泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5、可根据用户需要配备全自动控制柜,对泵的漏水、漏电、过载及超温等进行自动保护,提高了产品的安全性与可靠性。
6、浮球开关可根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
7、WQ系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
8、能够在全扬程内使用,而保证电机不会过载。
9、有两种不同的安装方式,固定式自动耦合安装系统,移动自由安装。
三、潜水排污泵的型号表示及技术参数表、型谱

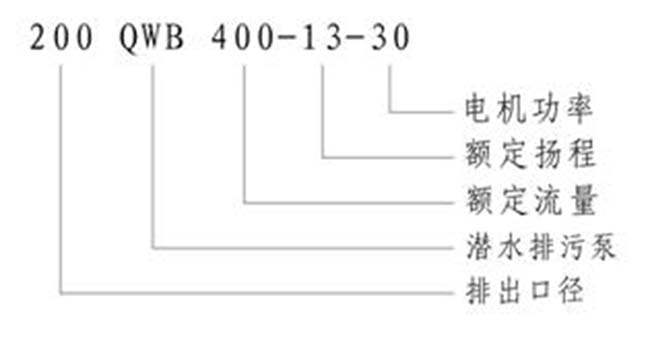

(一)QWB潜水排污泵型号表示

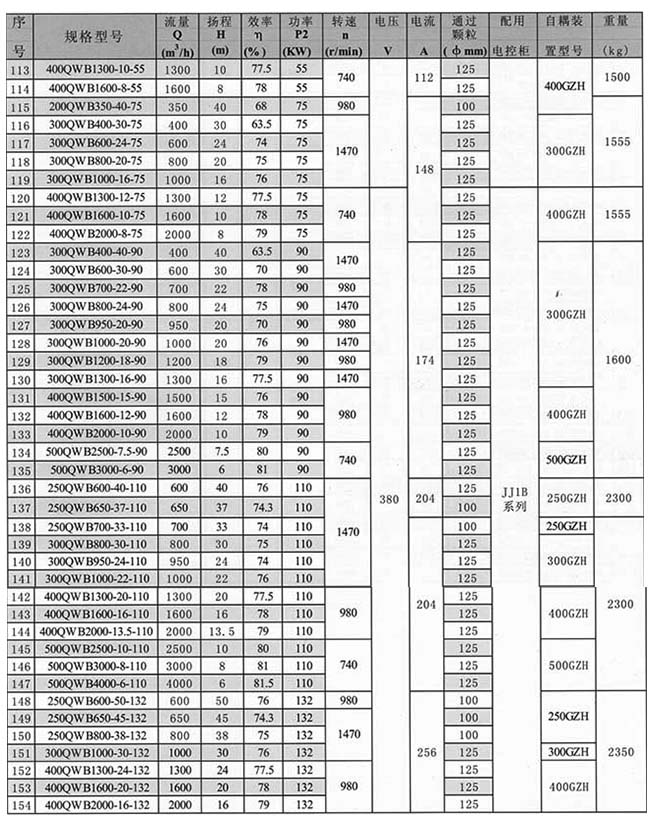

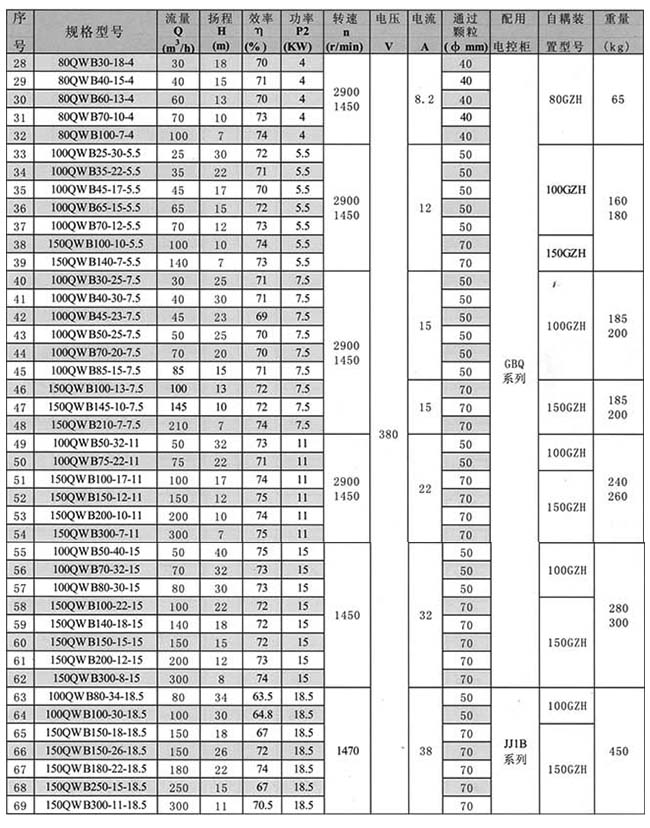

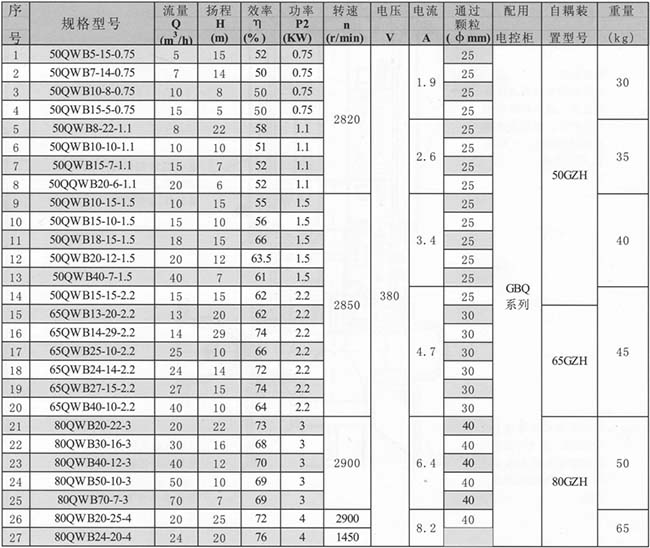

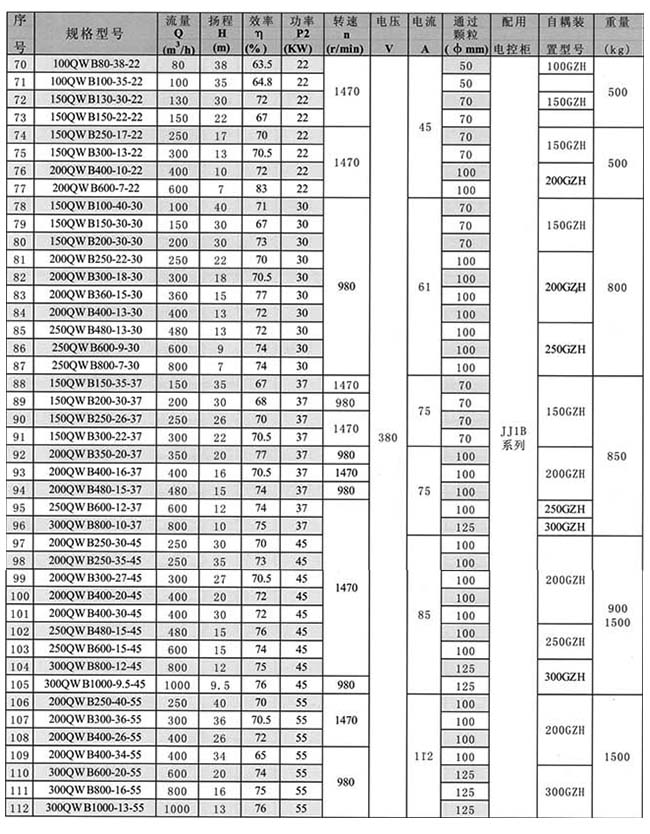

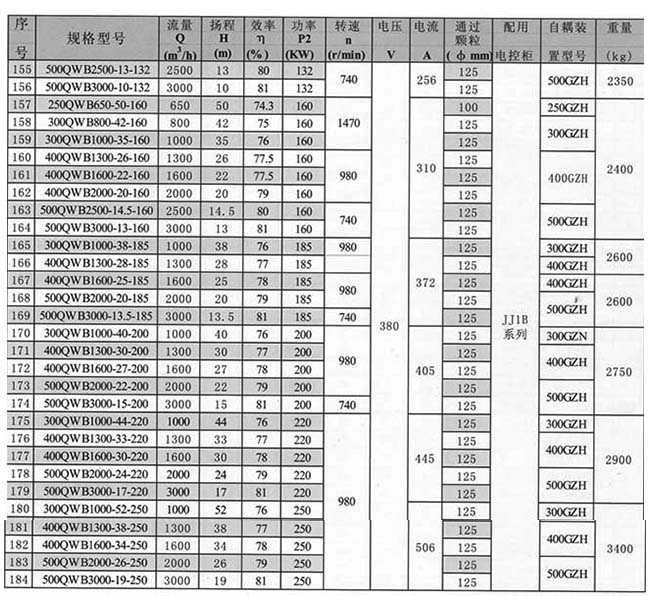

(二)QWB潜水排污泵技术参数表
技术参数表
技术参数表
技术参数表
技术参数表
技术参数表

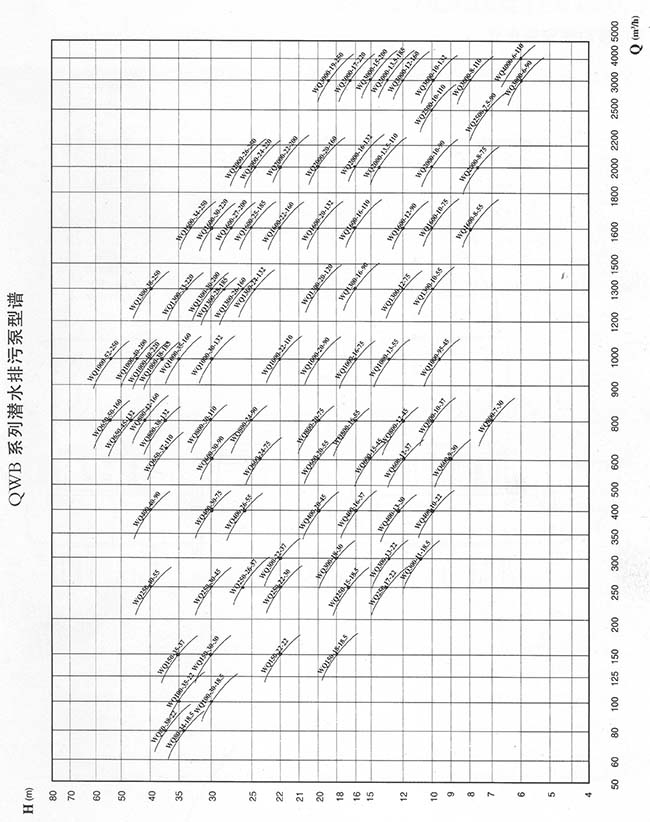

(三)QWB潜水排污泵图型谱

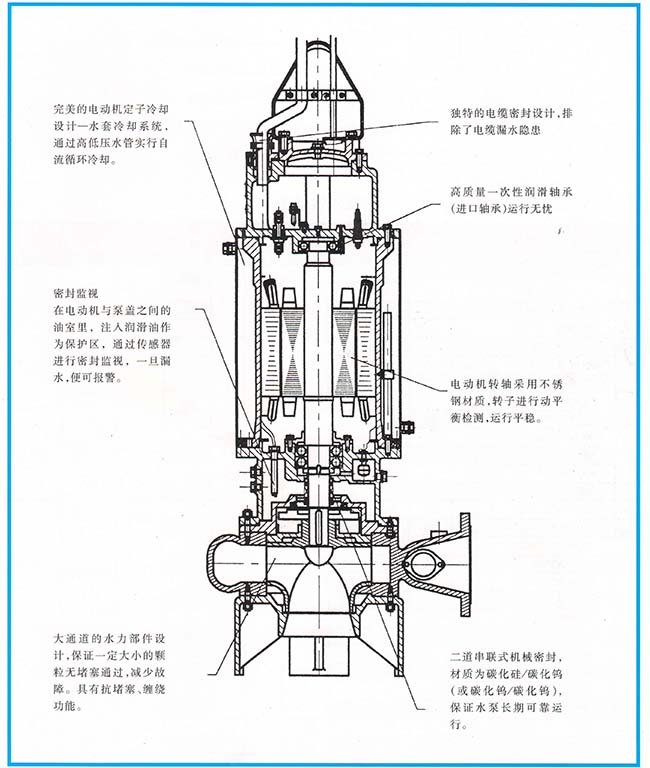

四、潜水排污泵的结构说明

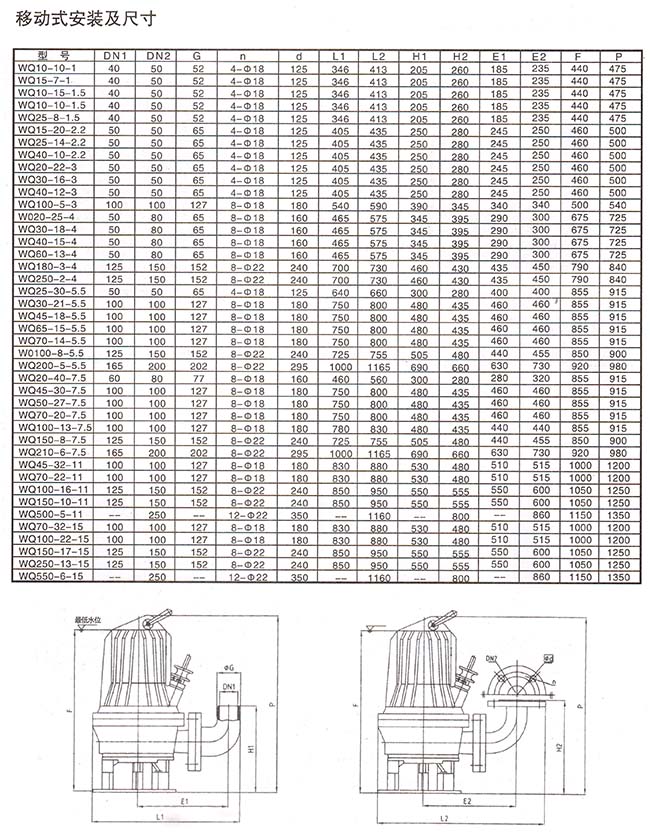

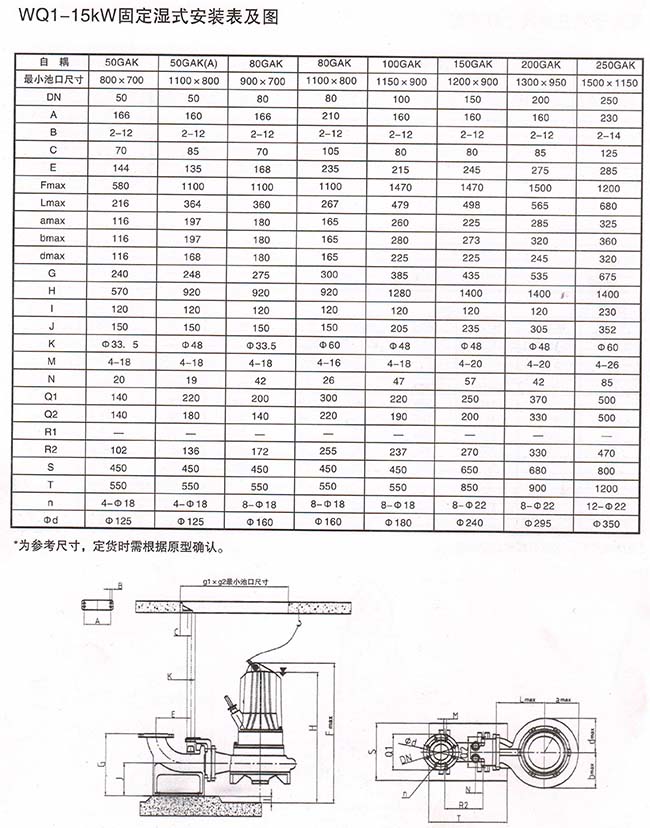

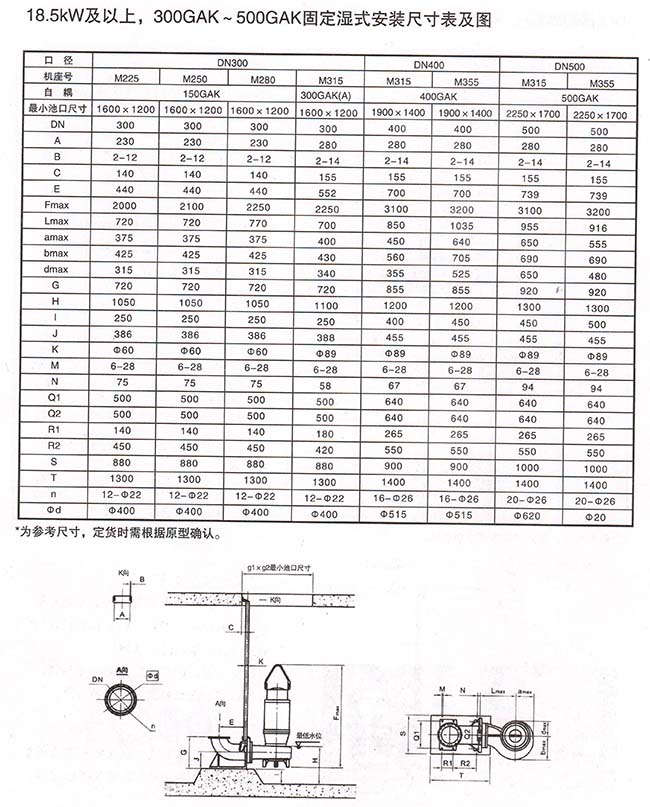

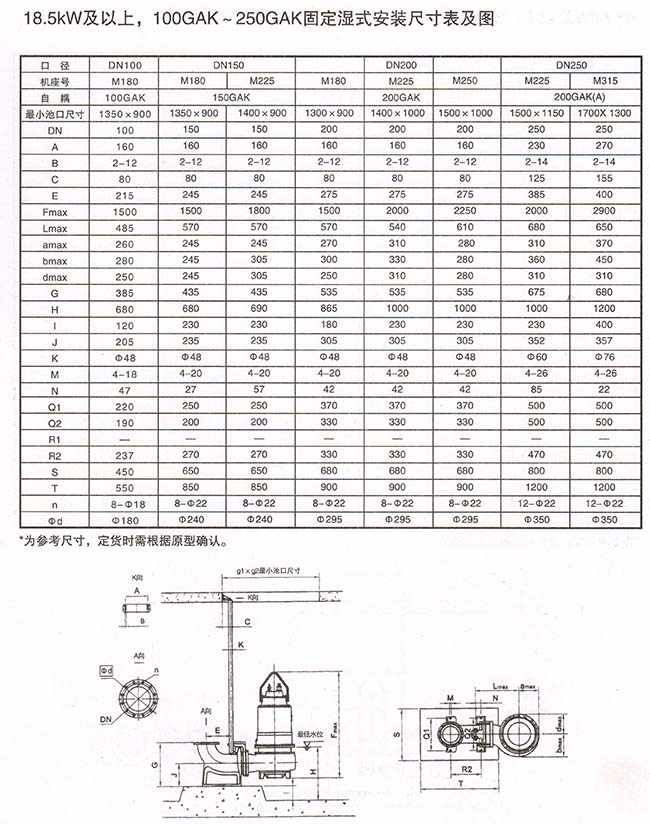

五、潜水排污泵常用安装形式及尺寸表

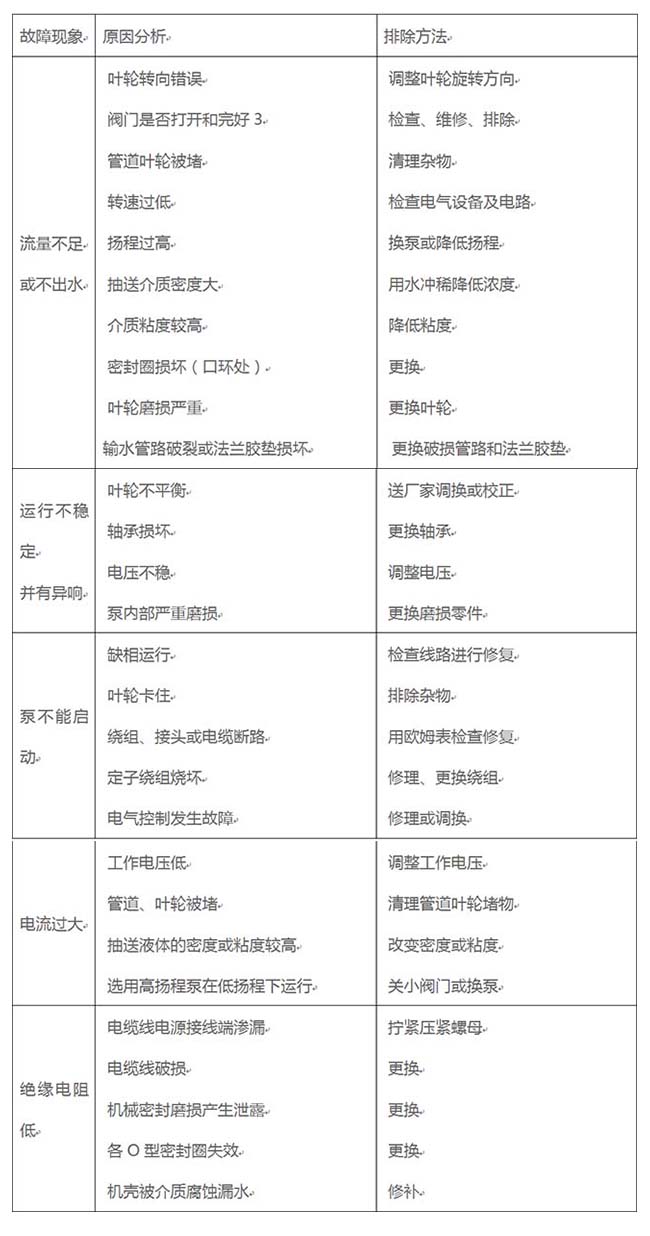

六、潜水排污泵故障现象与解决方法
