电动机三角形接法和星形接法区别

：

1、异步电动机因其结构简单、价格便宜、可靠性高等优点被广泛应用.但在起动过程中起动电流较大,所以容量大的电动机必须采取一定的方式起动,星一三角形换接起动就是一种简单方便的降压起动方式.星三角起动可通过手动和自动操作控制方式实现。

2、对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在起动时将定子绕组接成星形，待起动完毕后再接成三角形，就可以降低起动电流，减轻它对电网的冲击。这样的起动方式称为星三角减压起动，或简称为星三角起动（Y-Δ起动）。

假设供电电源不变。
Y接时，线电压施加在两个绕组至上，两个绕组的电压相位呈120°，这样，单个绕组承受的电压为线电压的根号3分之一。绕组电压较低，绕组电流相应较小。
△接时，线电压施加在单个绕组上，绕组承受了全部的线电压。绕组电压较高，绕组电流相应较大。
Y接时，绕组电流（相电流）等于线电流，又由于绕组电流较小，因此，相电流较小。
△接时，线电流分别流向两个绕组，电流相位差为120°，绕组相电流为线电流的根号3分之一，又由于绕组相电流较大，因此，线电流更大。
有些电机既可以Y接，也可以△接，一种重要用途就是用于Y/△启动，也就是正常运行时，应该采用△接，那么启动时，采用Y接，这样，绕组上的电压相对较低，可以减小启动电流，启动后，转为△接，电机绕组在正常电压下正常运行。
当然，既然可以用两种连接方式，那么，两种方式下都可正常运行，但是，不同接法时，电机的额定电压是不同的。
比如说，△接时，对应额定电压（线电压也是相电压）为380V，那么Y接时，对应额定电压（线电压）380V*根号3≈660V。
也可以这样理解，电机真正关注的是施加在绕组上的电压，对于同一台电机，不论你采用哪种接法，正常运行时，绕组电压不能变。对于Y/△启动，启动时，绕组电压低于额定的绕组电压，所以可以减小启动电流。
三角形接线时，三相电机每一个绕组承受线电压（380V），而星形接线时，电机每一承受相电压（220V）。在电机功率相同的情况，角线电机的绕组电流较星接电机电流小。
当电机接成Y型运行时起动转矩仅是三角形接法的一半，但电流仅仅是三角形起动的三分之一左右。三角形起动时电流是额定电流的4－7倍，但转矩大。转速是一样的，但转矩不一样。

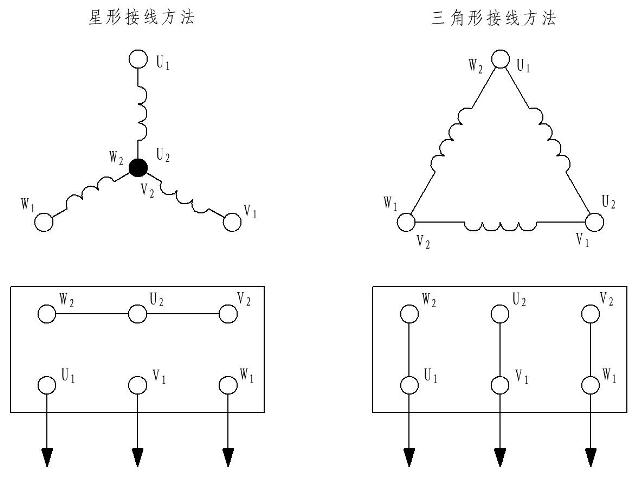

三角形接法

电机的三角形接法是将各相绕组依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法时电机相电压等于线电压；线电流等于根号3倍的相电流。

星形接法
电机的星形接法是将各相绕组的一端都接在一点上，而它们的另一端作为引出线，分别为三个相线。星形接时，线电压是相电压的根号3倍，而线电流等于相电流。
星形接法由于起输出功率小，常用于小功率，大扭矩电机，或功率较大的电机起步时候用，这样对机器损耗较小，正常工作后再换用三角形接法。这就是常常说到的星——三角启动。
电动机接法选择 是三相电机，单相电机没有以上两种接法的说法。一般3KW以下的电动机星型接法的较多，3千瓦以上的电动机一般都角型接法。按规定，大于15kw的电动机需要星型启动角型运行，以降低启动电流。
还有小型电动机角型启动的，如果要接在三相220V电源电压上，必须接成星型。
在我国一般3-4KW（千瓦）以下较小电机都规定接成星形，以上较大电机都规定接成三角形。

....
