    1400型潜水轴流泵|立式轴流泵|QZB型潜水轴流泵|轴流泵厂家|轴流泵型号及参数

    1400型潜水轴流泵|1400型轴流泵|立式轴流泵|QZB型潜水轴流泵|QHB型潜水混流泵|井用潜水轴流泵|深井潜水轴流泵|轴流潜水泵|轴流泵型号|潜水轴流泵参数|轴流泵价格|潜水泵厂家|轴流泵厂家|轴流泵选型|产品介绍



    1400型号QZB型潜水轴流泵和1400型号QH(B)型潜水混流泵天津潜成泵业是一家专业生产天津潜水泵厂家,公司生产的各规格型号潜水泵质量可靠,潜水泵价格实惠,潜水泵型号齐全, 更多潜水泵选型|潜水泵报价|潜水泵价格|潜水泵图片|潜水泵型号|潜水泵参数|等有关潜水泵安装施工技术问题本公司免费提供技术支持和义务帮助,详情咨询!电话:022—88819588 ,022--88819599

        天津市潜成思源供水设备有限公司主营高扬程潜水泵、高扬程潜热水泵、潜水电机、潜热水电机、潜水轴流泵、潜水排污泵、潜水混流泵、控制柜等全套供水设备和各型号潜水电泵配件。
            天津“潜成”潜水泵选型指南(Submersible pump Selection Guide)
           潜水泵选型非常重要,如果选型不当,将会造成潜水电泵使用寿命的减少及电能的损耗,请广大用户务必仔细阅读潜水泵选型指南。有关潜水泵安装施工技术问题本公司免费提供技术支持和义务帮助!用户可根据井筒直径、温度、PH值、涌水量、动水位等自行选择合适的型号。

    QZB系列潜水轴流泵是传统的水泵电动机组的更新换代产品,驱动水泵的电动机是干式全封闭潜水三相异步电动机,该型潜水电泵可长期浸入水中运行。具有传统机组一系列无可比拟的优点。

    (1)由于电机与水泵构成一体,现场安装方便、快捷,同传统机组相比可节约95%安装时间。

    (2)由于电机潜入水中运行,电机冷却条件好,泵站内无高温,噪音低,可建成地下泵站,保持地面环境风貌,大大简化泵站的土工及建筑结构工程,减少安装面积,节约工程造价30-40%

    (3)潜水电机采用双重、三重机械密封及辅助密封结构,F级耐温155℃绝缘,防护等级为IP68。且在电机内设置密封泄露、绕组和轴承温升检测装置。

    (4)检测信号集中反馈于电控柜的监控器内,操作方便,易于实现自动控制及远传控制。

    潜水泵站因土建简单,工程造价低,维护管理方便,运行简便易于自动化,工作可靠性好,美化环境而得到迅速发展。

        潜水泵站的主要设备-潜水电泵(简称潜水泵),有QZB型潜水轴流泵和QHB型潜水混流泵,是将电机与轴流泵和混流泵结合而成的机电合一产品,是传统长轴轴流泵和混流泵的更新换代产品。

        QZB型潜水轴流泵和QHB型潜水混流泵产品性能

        潜水泵与传统长轴泵除使用场合、进出水条件、特性参数基本上保持一致外,还具有以下几点显著优势:

        ★ 泵站工程总投资节省30%以上;

        ★ 建设周期节约40%以上;

        ★ 机组安装时间节约95%以上;

        ★ 机组重量减轻50%以上;

        ★ 省去泵站防洪墙投资;

        ★ 维护费用低;

        ★ 无运转噪音,操作简便,易于自动化运行;

        ★ 地面建筑高度低,可省去泵房建筑,甚至可在地面以下建泵站。

        因此,轴流泵和混流泵的新老客户,在新建泵站项目中可以方便地以潜水泵替代,可在老泵站改造项目中以潜水泵更新,此类泵型主要适用于下列场合:

        ★ 农田灌溉与排水;

        ★ 市政排放雨水及轻度污水;

        ★ 工业中工艺用水、冷却水;

        ★ 水利中调水工程。

        本公司潜水泵名义出水口径从350、500、600、700、800、900、1000、1200、1400、1600共计十种口径,流量范围0.12-12m3/s,扬程范围2-14m;功率范围7.5-630kW;电压等级380V、660V、3kV、6kV 、10kV。

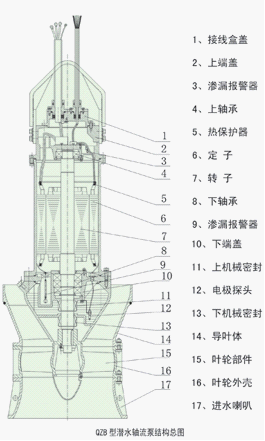

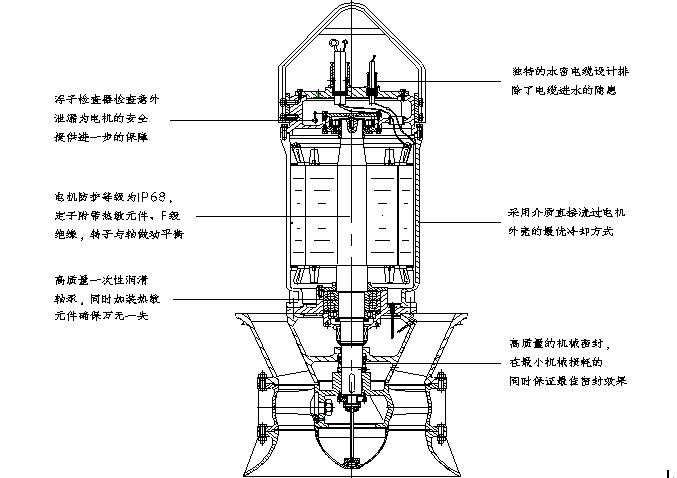

    三、 结构说明

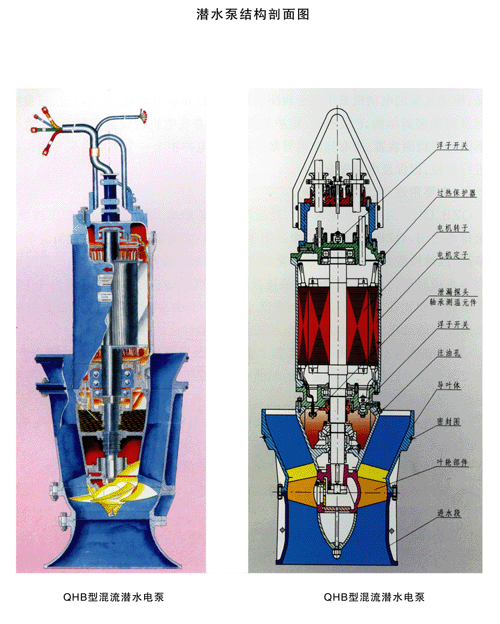

        QZB型潜水轴流泵和QH(B)型潜水混流泵,泵段由进水喇叭口,叶轮部件,叶轮外壳和导叶体四大零件组成。

        潜水电机是全密封干式异步电动机,机壳将电机封闭,电机上端电缆出线处有静密封装置,电机下端盖出轴处有转动密封装置,潜水电机具备一切潜水运行的安全可靠性能。对密封渗漏、线圈和轴承温升均有监测、报警和保护装置,不影响电机正常运转的早期渗漏(只报警)。当线圈温度超过135℃、轴承温度超过90℃时,采用断电保护,所有保护器由一个潜水泵专用保护器进行监控,以保证潜水泵安全使用。

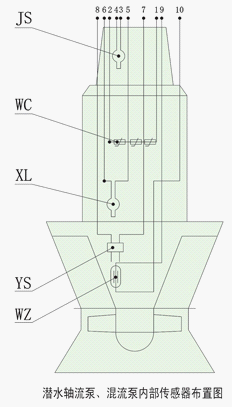

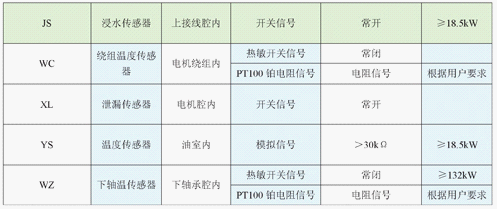

    传感器输出信号由潜水电泵保护器接收。该保护器对每一个输出信号,包括开关量或模拟量分别输出一个开关信号,并在保护器上显示出报警闪光信号。

        QZB型潜水轴流泵和QHB型潜水混流泵特点:轴流泵叶轮装有2~7个叶片,在圆管形泵壳内旋转。叶轮上部的泵壳上装有固定导叶,用以消除液体的旋转运动,使之变为轴向运动,并把旋转运动的动能转变为压力能。轴流泵通常是单级式,少数制成双级式。流量范围很大,为180~360万立方米/时;扬程一般在20米以下。轴流泵一般为立式,叶轮浸没在水下面,也有卧式或斜式轴流泵。小型轴流泵的叶轮安装位置高出水面时,需要用真空泵排气引水启动。轴流泵的叶片分固定式和可调式两种结构。大型轴流泵的使用工况(主要指流量)在运行中常需要作较大的变动,调节叶片的安装角可使泵在不同工况下保持在高效率区运行。小型泵的叶片安装角一般是固定的。轴流泵属于动力式泵中比转数最高的一种,比转数为 500~1600。泵的流量-扬程、流量-轴功率特性曲线在小流量区较陡,故应避免在这一不稳定的小流量区运行。轴流泵在零流量时的轴功率最大,因此泵在启动前必须先打开排出管路上的阀,以减小启动功率。轴流泵主要适用于低扬程、大流量的场合,如灌溉、排涝、船坞排水、运河船闸的水位调节,或用作电厂大型循环水泵。扬程较高的轴流泵(必要时制成双级)可供浅水船舶的喷水推进之用。

    QZB系列潜水轴流泵产品特点

    1、 可输送清水、轻度污水,介质温度可达40℃,pH 值4-10;
    2、 优秀水利模型,制作精良,保证了用户的性能要求;
    3、 双重机械密封,可靠的防止漏水,大型泵因轴向力大,采用专用推力轴承,结构设计合理,润滑充分,散热良好,轴承使用寿命长;
    4、 电机采用 F 级绝缘,耐高温,设有温度保护、监测、渗漏等报警装置;
    5、 能配套一控二至一控四的控制模式电控柜,可实现出现故障时泵自动关闭、备用泵自动启动;保留故障信号(自诊断)等功能,保证了运行的高可靠性;
    6、 机泵潜入水中,冷却条件好,机泵运行平衡性好,稳定、振动小、噪音低;
    7、 用户可根据需求,设计地下泵站,改善环境风貌;
    8、 泵站规模小,土建、建筑结构简单,投资大为减少,可减省泵站工程造价的30%-40%;
    9、 机泵一体化,安装维修省时省工,节省费用;
    10、 产品成系列,水泵高效区宽,符合用户工况,高效节能,运行费用低;
    11、 管理方便,管理,运行费用小;
    12、 便于实现远程控制和无人值守。

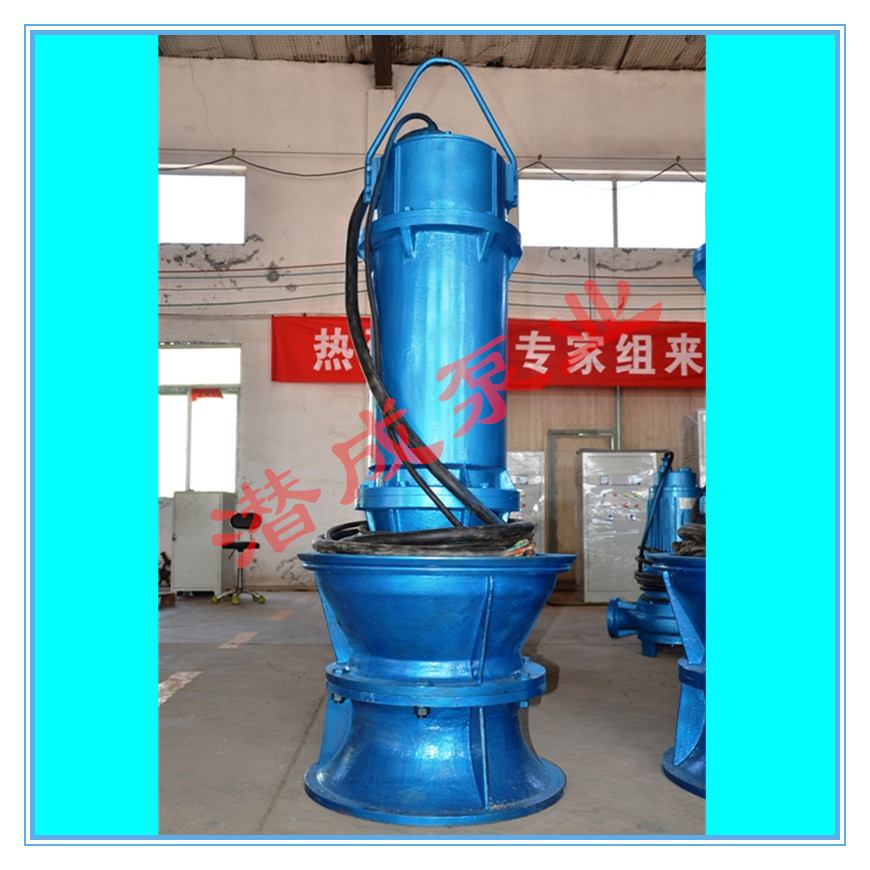

            QZB系列潜水轴流泵


        QZB型潜水轴流泵和QHB型潜水混流泵性能优点:其中立式轴流泵主要是靠叶片的升力将流体引到出口,是轴向进,轴向出,具有流量大等优点。轴流泵1、潜水轴流泵:驱动水泵的电动机是干式全封闭潜水三相异步电动机,可以长期浸入水中运行,具有传统机组一系列无可比拟的优点。2、由于电机与水泵构成一体,无须在安装现场进行耗工、耗时的电机、传动机构、水泵轴线对中的装配工序,现场安装方便、快速。3、由于潜入水中运行,可以大大简化泵站的土建及建筑结构工程,减少安装面积,节约工程造价30~40%。4、噪声低,泵站内无高温,改善操作环境,可按要求建成全地下泵站,保持地面的环境风貌。5、潜水电机采用双重或三重机械密封,F级(耐温155。C)绝缘,防护等级为IP68(IEC)。在水力模型方面,我们吸收了国内外同类产品的优点,采用国际上先进的变环量、变轴面速度升力法,独立设计的高效节能、抗6、汽蚀性能好的新型水力发电模型。可靠性高,且与传统水泵具有互换性,便于用户选型、使用。操作方便,易于实现遥控和自动控制。采用该型潜水电泵是解决水位涨落大的沿江、湖泊地区建泵站来防洪的最彻底的办法,且省去机泵间的长轴和中间轴承,使机组运行更为可靠。

        QZB型潜水轴流泵和QHB型潜水混流泵工作原理:设将此机翼悬挂在流体中,流体以一定的速度流过时,翼面发生负压,翼背发生正压,其正、负压力的大小与翼形及迎角(翼背与液流方向之倾角)以及流体速度的大小有关。
    如果流体不动,而机翼以相等速度在流体中运动时,则翼背和翼面受到与前相同的正压和负压,即翼面(机翼上面)为负翼背为正压。在此压力作用下机翼将获得升力。
    如果将机翼形的桨叶固定在转轴上,形成螺旋桨,并使之不能沿轴向移动,则当转轴高速旋转时,翼面(螺旋桨下侧)因负压而有吸流作用,翼背因正压而有排流作用,如此一吸一排造成了液体(或气体)的流动。这就是轴流泵的工作原理。

    QZB系列潜水轴流泵注意事项

    1、试运行时,应检查链接部位,保证各连接部位无松动现象。

    2、电器、仪表工作正常;油路、气路、水路各系统管道不得有渗漏;压力、液压正常。
    3、经常检查进水口附近是否有漂浮物,防止进水口发生堵塞。
    4、轴流泵滚动轴承的温度不应大于75度。
    5、随时注意水泵的声音和振动情况,发现异常立即停机检查。
    6、齿轮箱内油的温度应正常。
    6    QZB型潜水轴流泵和QHB型潜水混流泵运行参数编辑
    1、流量: 700~89842 m3/h
    2、扬程: 0.92~15.5 m
    3、功率: 15~1400KW
    4、电压:380V、660V、6kV、10kV

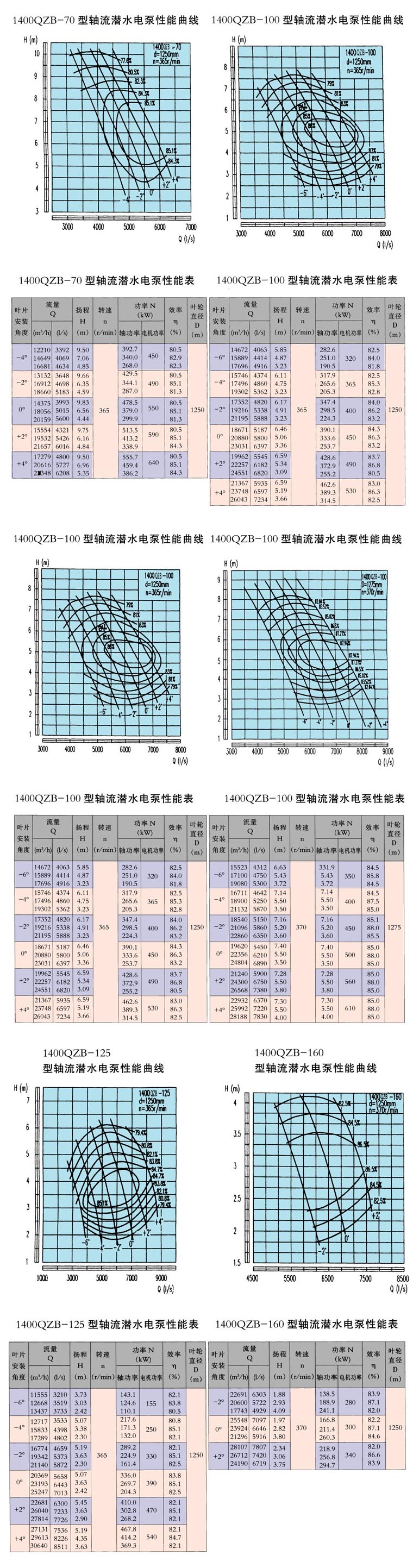

        QZB型潜水轴流泵和QHB型潜水混流泵型号参数表

    1400型号QZB型潜水轴流泵和1400型号QH(B)型潜水混流泵

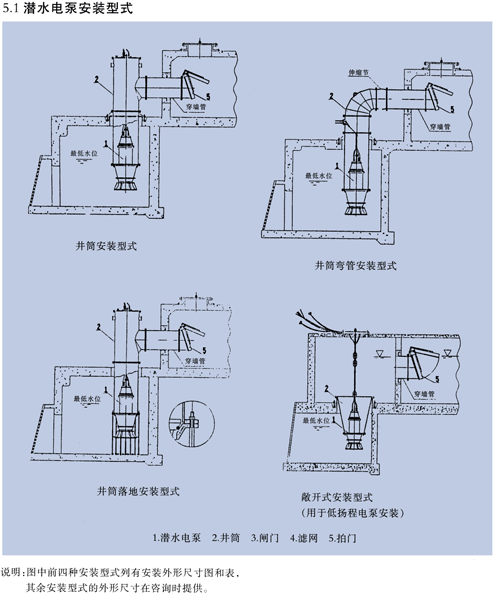

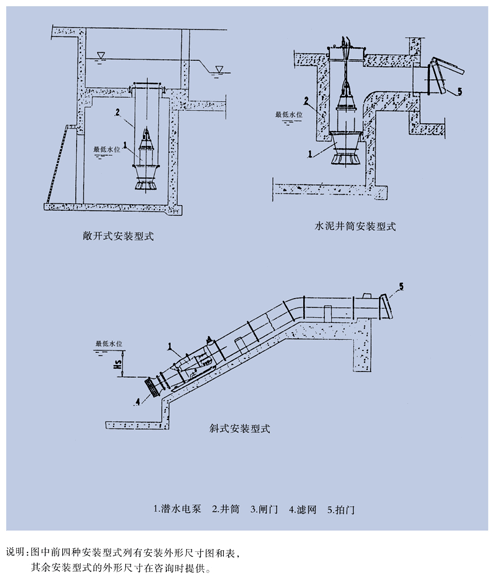

    QZB系列潜水轴流泵安装方式

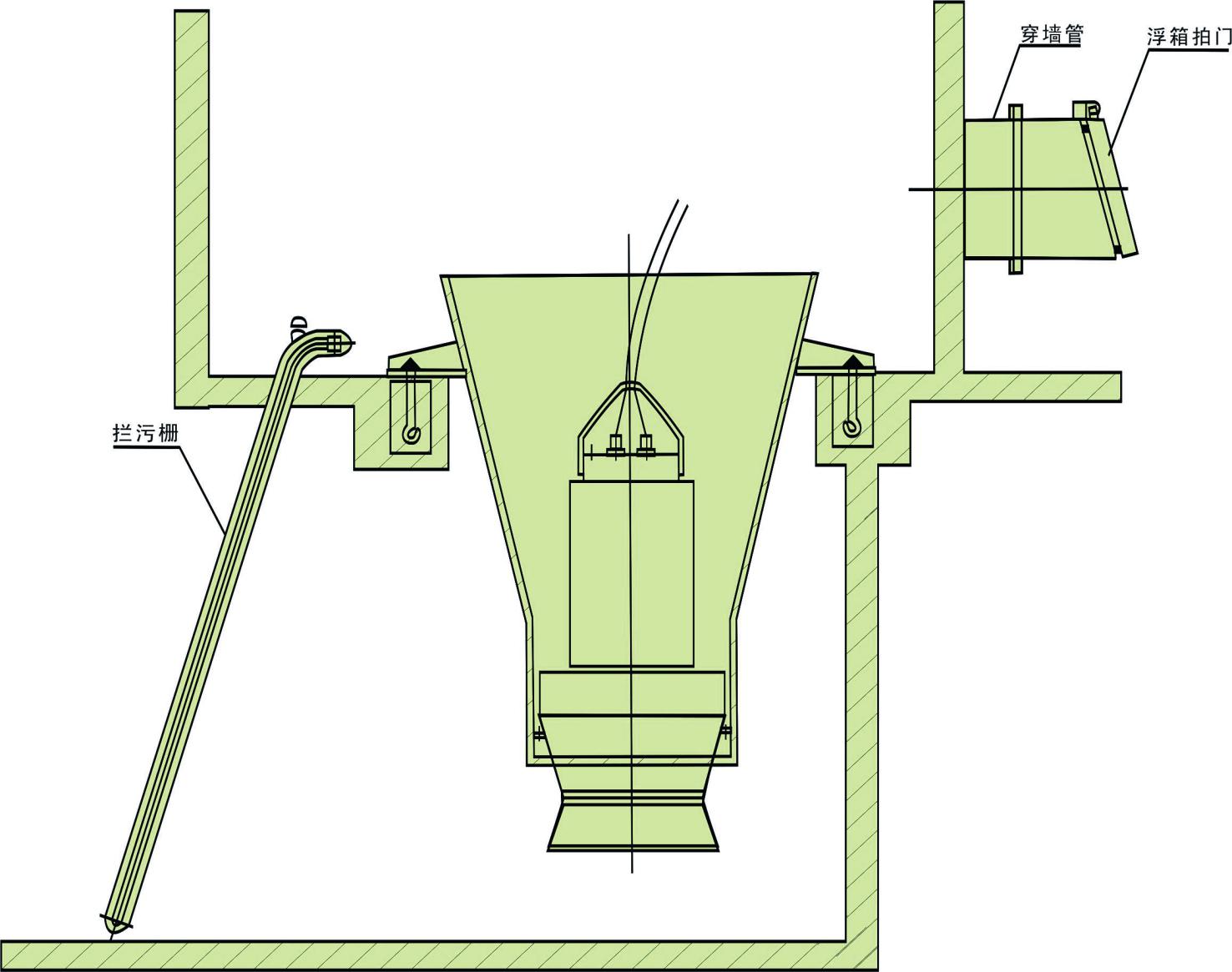

    井筒敞开式QZB系列潜水轴流泵安装方式

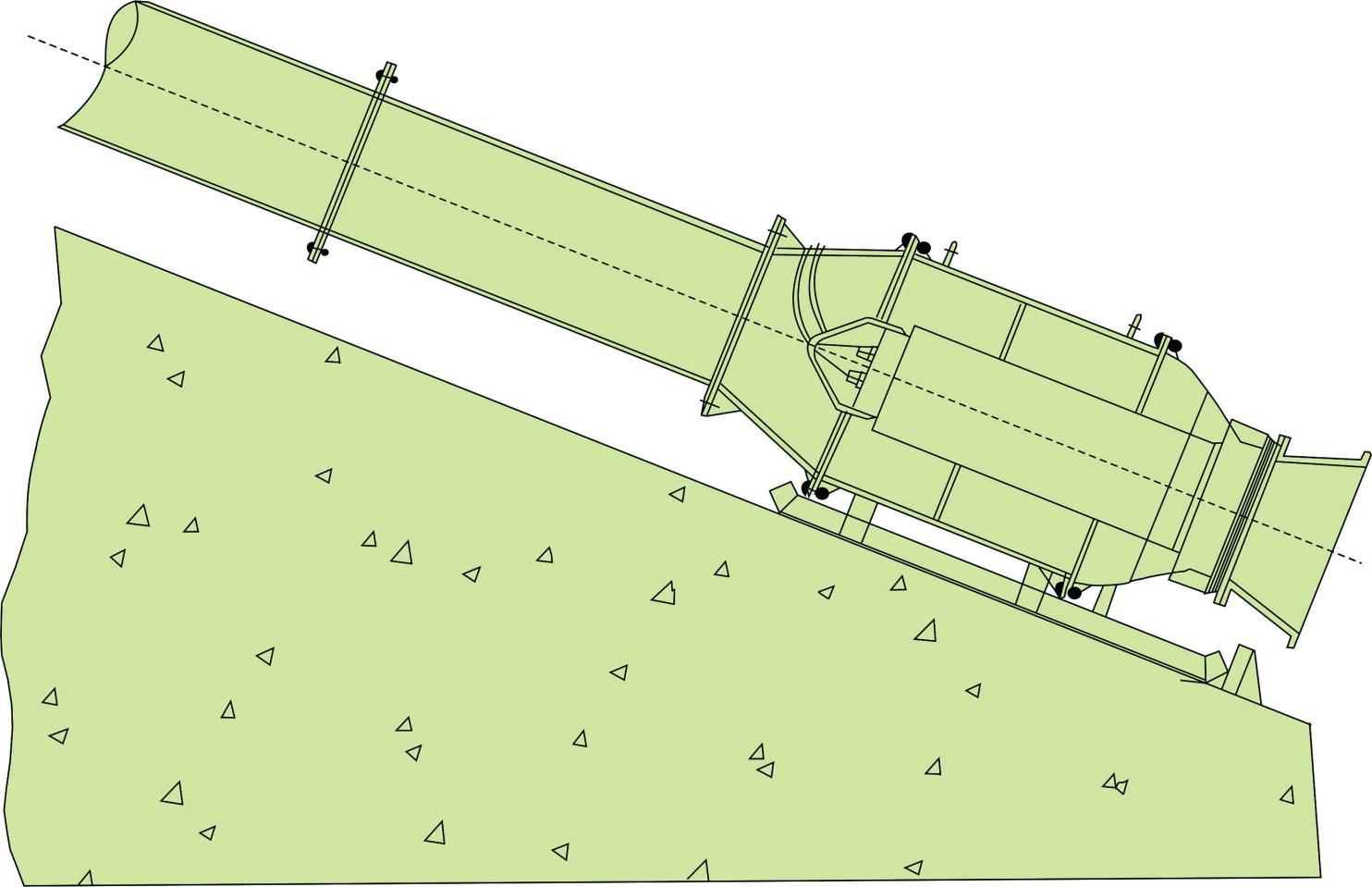

    斜拉式(雪橇式)QZB系列潜水轴流泵安装方式

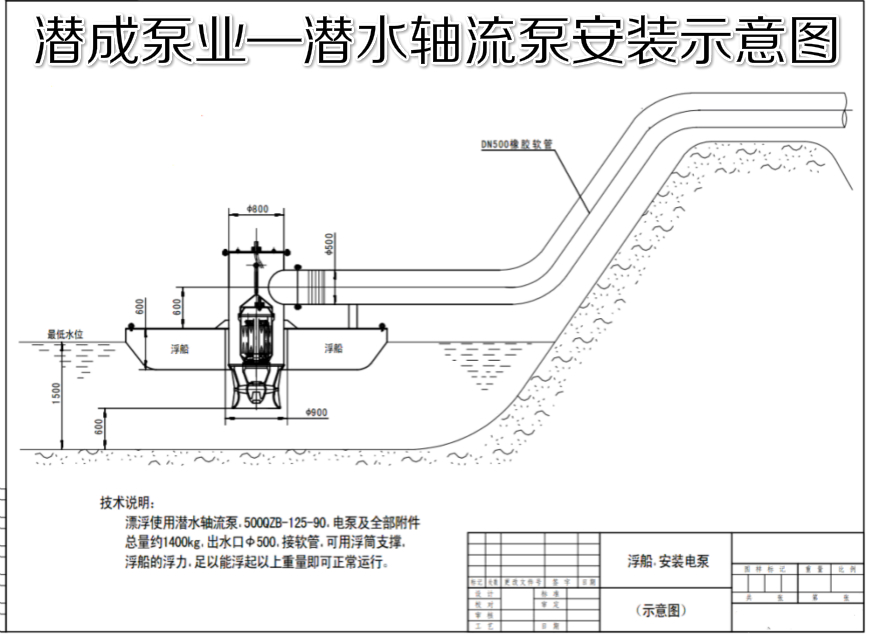

    潜水轴流泵安装
          1、悬吊安装
          适合于新建泵站或老泵站改造,工程造价低,过流特性好,实践证明运行平衡,不存在摆动问题。
          (1)、悬吊式安装排出口径为500(含500)以下潜水轴流泵

          (2)、尺寸Y、I根据用户需要确定。

    泵型号

    C

    D

    E

    F

    G

    H

    J

    K

    L

    M

    P

    350QZ-70G

    1350

    1150

    800

    600

    500

    300

    755

    490

    700

    200

    350

    350QZ-70D

    1350

    1150

    800

    600

    500

    300

    755

    490

    700

    200

    350

    500QZ-70G

    1600

    1350

    1050

    800

    800

    400

    975

    645

    900

    200

    500

    500QZ-70D

    1600

    1350

    1050

    800

    800

    400

    975

    645

    900

    200

    500

    500QZ-100G

    1600

    1350

    1050

    800

    800

    400

    975

    645

    900

    200

    500

    500QZ-100D

    1600

    1350

    1050

    800

    800

    400

    975

    645

    900

    200

    500



    Q

    W

    S

    T

    R

    X

    n-d

    n-f

    Z

    水推力(N)

    机组重量(kg)

    445

    1050

    250

    330

    350

    460

    20-22

    20-M24×400

    1500

    8000

    1600

    445

    1050

    250

    330

    350

    460

    20-22

    20-M24×400

    1500

    8000

    1600

    1600

    600

    300

    450

    500

    620

    20-22

    12-M30×400

    2200

    20000

    3200

    1600

    600

    300

    450

    500

    620

    20-22

    12-M30×400

    2200

    20000

    3200

    1600

    600

    300

    450

    500

    620

    20-22

    12-M30×400

    2200

    20000

    3200

    1600

    600

    300

    450

    500

    620

    20-22

    12-M30×400

    2200

    20000

    3200


    注:
          1、尺寸C、N、Y根据用户需求确定。
          2、本表N尺寸仅作参考。
    井筒式安装(A型)尺寸表
    2、井筒式安装(A)型
     井筒式安装(A)型尺寸表(点击查看)
    3、井筒式潜水泵|潜水轴流泵安装(B型)
          取开吊孔盖,用简易起吊设备把潜水电泵吊入水泥预制井管(或钢管)着底为止,潜水电泵与底座之间无底脚螺栓,运转时的反扭矩由皮垫与筒底法兰的磨擦力支承。

       QZB型潜水轴流泵和QHB型潜水混流泵的订货须知:
         潜水轴流泵|井用潜水轴流泵|深井潜水轴流泵|轴流潜水泵|轴流泵型号|潜水轴流泵参数|轴流泵价格|潜水泵厂家深井潜水泵订购需知:
        一、如您需要订购QZB型潜水轴流泵和QHB型潜水混流泵|轴流泵|混流泵|深井潜水泵;需确定:
        1.请提供以下详细数据:①轴流泵的产品名称与型号②轴流泵的口径(mm)③轴流泵的扬程(m)④轴流泵的流量⑤轴流泵的电机功率(KW)⑥轴流泵的转速(r/min)⑦轴流泵的电压〔V〕⑧轴流泵的吸程(m)⑨轴流泵是否带附件, 以便我们技术人员为您准确选择潜水电泵型号。
        2.若已经由设计单位选定我公司的轴流泵的产品型号,请按轴流泵型号直接向天津潜成泵业 销售部订购。
        3。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们金城泵阀的技术专家为您选型确认。
         二、若已由设计单位已选好轴流泵|潜水轴流泵|深井潜水轴流泵;产品型号,则直接根据所选型号与天津潜成泵业制造有限公司销售部订购。
         三、若在QZB型潜水轴流泵和QHB型潜水混流泵|潜水轴流泵|深井潜水泵;选型过程中存在疑问,欢迎联系我们的在线客服,为您提供满意的服务!
          四、 天津潜水泵厂家温馨提示:天津潜成泵业是一家专业生产销售批发天津潜水泵的生产厂家,厂家直销1400型号轴流泵厂家生产各种规格型号QZB型潜水轴流泵和QHB型潜水混流泵|潜水泵质量可靠,潜水泵价格实惠批发价供应销售,潜水泵型号齐全, 潜水泵报价|潜水泵价格|潜水泵图片|潜水泵型号|潜水泵参数|仅供参考,详情咨询客服(联系方式见网站底部)
