轴流泵的相关常识

    轴流泵的相关常识

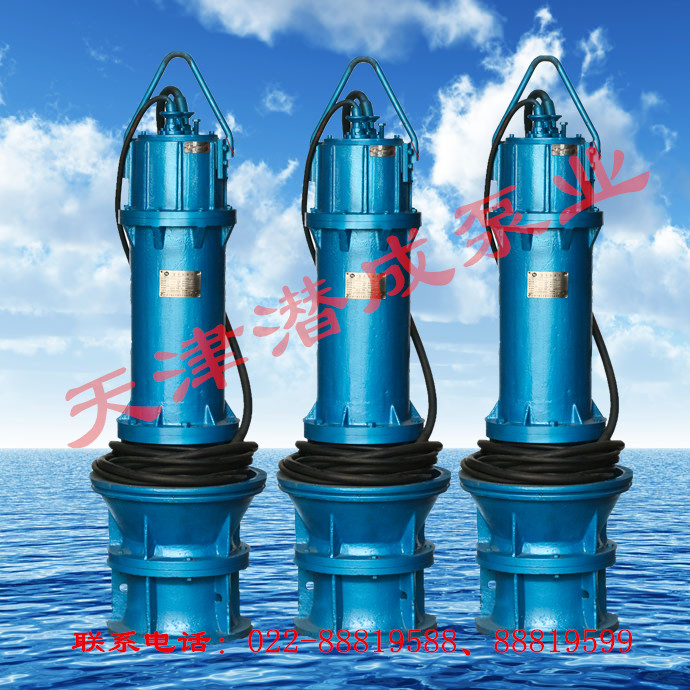

  轴流泵为一种高比转数(500~1200)叶片泵,其流量大扬程低,流量大约在0.1~50米3/秒范围内,扬程一般低于25米;多数在4~15米。液流在旋转翼形叶片作用下,产生沿轮轴轴向的运动。又因它的叶片象螺旋桨,所以又叫做螺旋桨泵。

  在轴流泵中,水的流动如同在螺旋表面上的运动一样,即一方面沿轴前进,另一方面还跟着叶轮旋转。从叶轮中流出来的带有切向速度的旋转水流,如果直接进入管道,则这一部分旋转的动能就讲完全损失掉。为此,需要消除液体的旋转运动,并把它的动能变换为压力能,达到提高水泵效率的目的,因此设有导叶。导叶的数目一般比叶轮叶片的数目多一片或少一片。而叶轮叶片数与比转数有关,低比转数轴流泵(ns=500~600),叶片数Z=5~6;中比转数轴流泵(ns=800~900),叶片数Z=4;高比转数轴流泵(ns>1000),Z可取3片或2片。对于可调节的轴流泵叶轮(即叶片可以转动),Z>4时会造成转动机构上的困难。导叶进口边与叶轮出口边之间的距离也有一定的要求,一般为0.1D,D为导叶直径;如果这个距离太小,轴流泵运行不稳定,如果距离太大,则又增大了水力损失。

 轴流泵产生的理论水头,其方程式和离心泵的很相似,不过考虑到轴流泵出口与入口圆周速度相同,所以有:H∞=u2(v2u-v1u)/g如果叶轮入口没有预旋,则上式为:H∞=u2v2u/g理论流量为:QT=vF式中v——液体在叶轮轴向的分速,米/秒;F——液体在出口处的横断面积,米2。轴流泵工作时,也会发生汽蚀现象。即在叶片背部压力降低到低于工作水温的饱和压力时,液体开始蒸发产生汽泡;汽泡沿流线进到压力较高的区域时,受压迅速收缩,产生水力冲击,并对叶片表面造成严重的剥蚀损坏。当汽泡区域进一步扩大时,叶片背部则会完全被汽泡覆盖,这时汽泡的消灭不在叶片上而是在叶片






....
