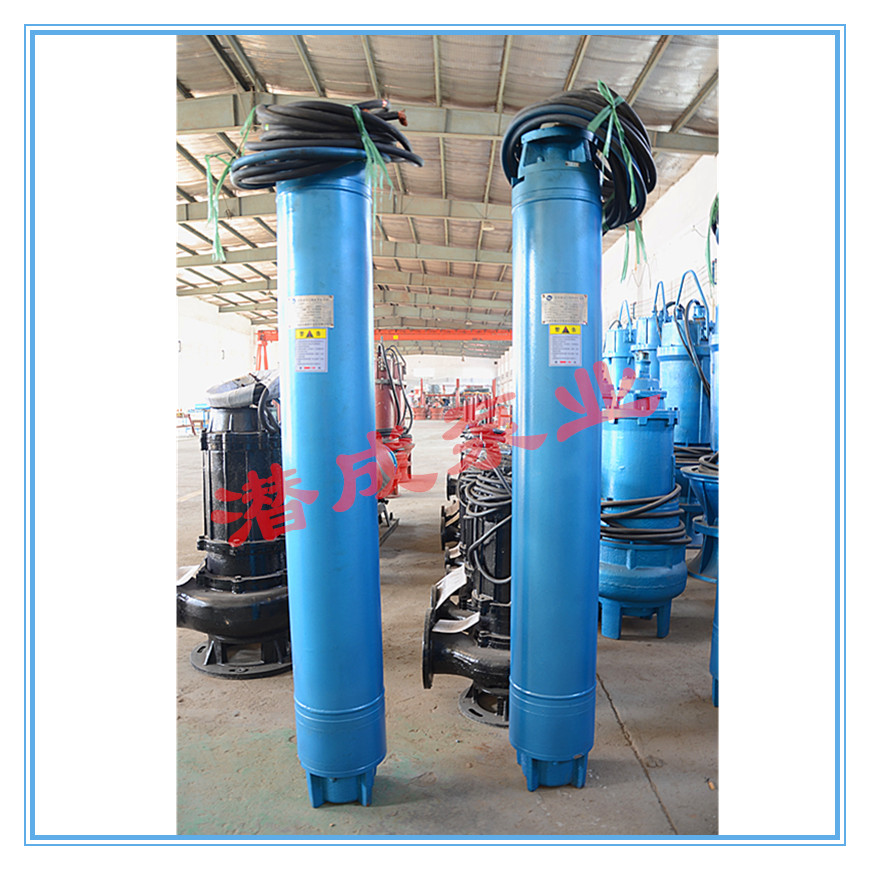

《YQS300系列井用潜水三相异步电机》——YQS300型潜水异步电动机_潜水电泵专用电机_变频潜水电机
潜水电机功率：75kW ～315kW
YQS300潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机厂家产品介绍：
-
产品名称：YQS系列潜水电机
-
型号：YQS
-
规格：150-350mm
-
产品简介：YQS(国标)系列潜水电机
-
YQS300系列潜水电机功率：75kW ～ 315kW
YQS300系列大容量潜水三相异步电动机是应国际市场需要，在小井径中使用大容量电机研发设计的新型潜水电机，他特别适用于高扬程潜水泵配套提取地下水，为城市工矿企业、农业灌溉及居民生活提供生产和生活用水。本产品除具备一般井用潜水电机特点外，还具有单机容量大，力能指标高，承受轴向力大，密封性能好等特点。
YQS系列井用潜水三相异步电动机为充水密封型三相异步电动机，主要用于在深井中驱动潜水泵提取地下水，为工矿企业、农田、牧场和居民生活提供生产和生活用水。本系列产品寿命长，易于维护，是目前最理想的深井提水设备。经多年的技术探索，YQS系列潜水电机也可以卧式使用，适用于工矿抢险、河道、水池、大型喷泉景观等，性能稳定、噪音小、高效节能，更好应用于实际需要。采用B级绝缘，外壳防护等级为IP44，冷却方式为IC411，Y系列电机，额定电压为380V，额定频率为50Hz。 适用于不含易燃、易爆或腐蚀性气体的一般场所。无特殊要求的机械上，如金属切削机械、水泵、风机、运输机、搅拌机、农业机械、视频机械等。由于启动性能优越，也适用于某些对启动指标有较高要求的机械，如某些压缩机等。
电动机机座号与适用井径对应表
|
机座号 |
150 |
200 |
250 |
300 |
|
井径（mm） |
150 |
200 |
250 |
300 |
电动机机座号与电动机承受最大向下推力对应表
|
机座号 |
150 |
200 |
250 |
300 |
|
向下推力（KN） |
25 |
45 |
||
注：用户订货时，如有特殊要求，请于制造商协商。
产品类别：YQS/T/R/H潜水泵电机
井用潜水三相异步电动机性能参数数据
| 潜水电机性能数据 | 规格型号 | YQS/T150_200_250_300 |
| 功率范围 | 3-300KW | |
| 电压范围 | 380V、660V、1140V±5% | |
| 频率范围 | 50HZ或60HZ±1% | |
| 电机极数 | 2极_4极 | |
| 潜水电机电机数据 | 防护等级 | IP68 |
| 绝缘等级 | F | |
| 环境温度 | 20℃，≤80℃，≤100℃，≤125℃ | |
| 功率因数 | 0.78-0.89 | |
| 向下推力 | 6-44KN | |
| 潜水电机材料应用 | 上、下导 | 铸铁,铸钢,铜合金,不锈钢,双相钢 |
| 电机外壳 | 碳钢,铜合金,不锈钢,双相钢 | |
| 轴套材质 | 高铬钢,铜质合金,硬质合金 | |
| 轴瓦材质 | 进口耐磨和润滑性能优良材料 | |
| 密封形式 | 油封、机械密封、特殊密封形式 |
YQS300系列井用潜水三相异步电动机|YQS300潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机厂家| YQS300系列井用潜水三相异步电动机技术参数：
YQS300 系列井用潜水三相异步电动机
件号
井用潜水电机型号
额定功率
额定电压(V)
额定电流(A)
效率 η(%)
功率因数ηcosΨ
启动电流额定电流
（HP）
（KW）
01354578
YQS300-170井用潜水电机
232
170
380
341.2
87.0
0.87
6.5
01354579
YQS300-190井用潜水电机
258
190
377.0
87.0
0.87
01354580
YQS300-220井用潜水电机
300
220
377.0
87.5
0.87
技术数据 2级50HZ
注：可提供双引出电缆，需在合同中注明。

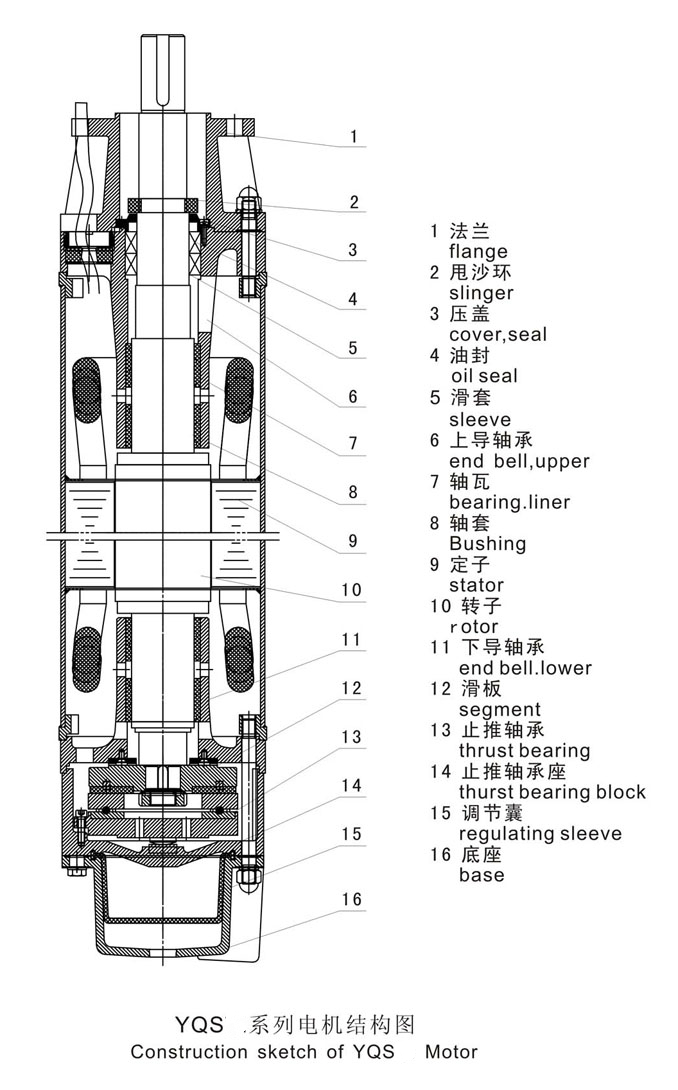

YQS300潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机结构图：

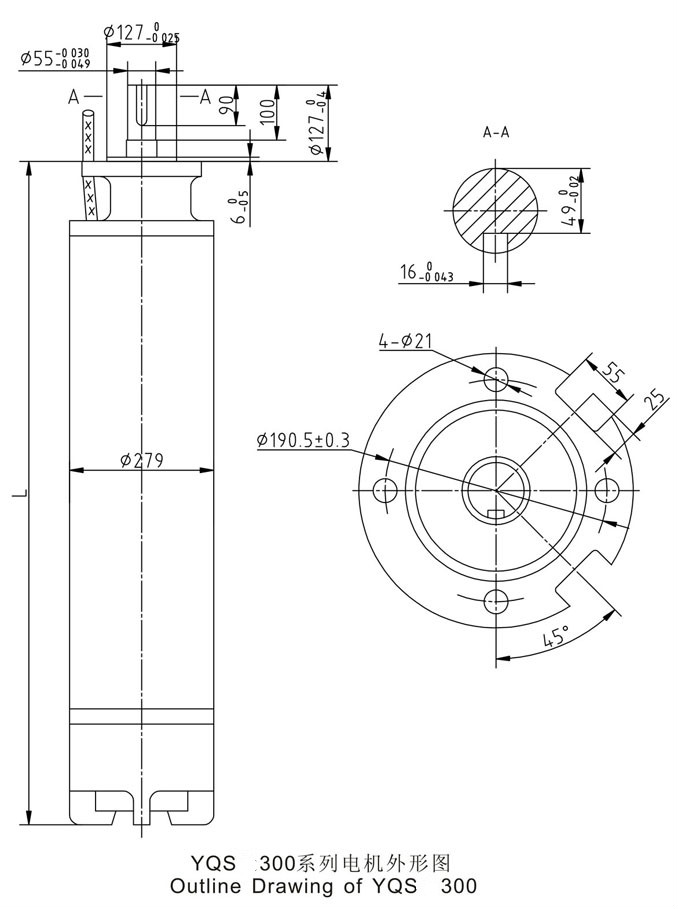

YQS300潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机外形及安装尺寸：
YQS300潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机适用条件
1、电动机应完全潜入水中立式（或卧式适用），其潜入深度不大于70m,但不小于20m,最底位置距井底不少于5m（卧式使用时水位应高于潜水电机1m以上）。
2、介质水温不高于25℃。
3、水中固体杂质含量（重量比）不超过0.01%。
4、介质水中不含腐蚀性物质，PH值在6.5-8.5范围内。
5、电机运行时内部应充满洁净的清水（可加防冻液）。
设备特点
★ 电机防护等级：IPX8，绝缘等级为F；
★ 充水式潜水电动机结构简单，定转子绕组和铁心直接浸在水中，冷却效果好、输出功率大、效率较高。
★ 由于充水式潜水电动机内腔所充多为清水，使用过程中产生的渗漏对所安装使用井水水质不会产生污染。
★ 充水式潜水电动机的定子绕组。铁心很轴承均在水中工作，对定子绕组所使用上网导线及其加工工艺、接头材料及包扎工艺、水润滑轴承的结构、材料及加工工艺、铁心与金属材料的防锈防腐蚀处理等有很高的要求。
YQS175潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机|潜水电动机结构
1、 潜水电机由定子、转子、上下导轴承、下连接法兰、底座、轴伸密封装置等组成。
2、 潜水电机各止口连接处采用密封圈密封；轴伸密封根据水质含砂量多少，选择不同方式的密封装置。（含砂量大于0.01%时采用橡胶骨架油封；含砂量大于0.01-0.5%时采用机械密封）
3、 电动机下部装有橡胶调节囊，其作用为当电机内部热胀冷缩时及电机外部水位高低变化时，用以平衡电机内腔与水的压力。
4、 电动机定子绕组采用耐水绝缘线，有良好的绝缘能力，绕组线与耐水JHS型电缆连接。
5、 潜水电机上、下导轴承座内装有轴瓦，转子下部装有止推轴承。止推轴承由上、下止推轴承及滑板组成，用于承担轴向力。
YQS300潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机技术支持
1、保证电机的引出电缆处端电压为380（1±5%）V，频率为50(1±1%)HZ（其它电压或频率须特殊订货）。
2、电机的最大运行电流不得大于铭牌上的标定值（即额定电流，配套厂家和用户在选用和调试潜水电泵机组的电源控制设备时，应特别注意）；
3、电机应选用合适的控制方式（可实现电机的过载、欠压、断相运行的保护并可根据水位自动控制电泵的起停）；
4、电机为连续工作制（S1）。两次起动时间间隔不得小于10分钟；
5、电机应可竖直使用，也可卧式使用（须特殊订制）；
6、用于水池或超过规定的井径中时应加装吸水罩，使电机表面的水流速度达到0.5-1m/s,以保证电机良好的散热。吸水罩应将电动机和第一，二级泵包括在内。
YQS300潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机供货范围
潜水电机主机（包括3米引缆），电缆的接头绝缘粘带（包括优质聚氯乙烯粘带、自熔乙丙胶带、丁基橡胶自粘带）使用维护说明书1份，合格证1份装箱单1份，木箱包装。
注：当环境水或电网电压、频率不符合上述规定时，用户可以提出要求，本公司提供订制适用产品。
潜水泵电机选型非常重要，如果选型不当，将会造成潜水电泵使用寿命的减少及电能的损耗，请广大用户仔细阅读潜水泵选型指南。有关潜水泵安装施工技术问题本公司免费提供技术支持和义务帮助！
