《YQS250系列井用潜水三相异步电机》——YQS250型潜水异步电动机_潜水电泵专用电机_变频潜水电机
潜水电机功率:11kW - 220kW
YQS250潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机厂家产品介绍:
-
产品名称:YQS系列潜水电机
-
型号:YQS
-
规格:150-350mm
-
产品简介:YQS(国标)系列潜水电机
-
YQS250系列潜水电机功率:11kW ~ 220kW
YQS系列井用潜水三相异步电动机为充水密封型三相异步电动机,主要用于在深井中驱动潜水泵提取地下水,为工矿企业、农田、牧场和居民生活提供生产和生活用水。本系列产品寿命长,易于维护,是目前最理想的深井提水设备。经多年的技术探索,YQS系列潜水电机也可以卧式使用,适用于工矿抢险、河道、水池、大型喷泉景观等,性能稳定、噪音小、高效节能,更好应用于实际需要。采用B级绝缘,外壳防护等级为IP44,冷却方式为IC411,Y系列电机,额定电压为380V,额定频率为50Hz。 适用于不含易燃、易爆或腐蚀性气体的一般场所。无特殊要求的机械上,如金属切削机械、水泵、风机、运输机、搅拌机、农业机械、视频机械等。由于启动性能优越,也适用于某些对启动指标有较高要求的机械,如某些压缩机等。
电动机机座号与适用井径对应表
机座号
150
175
200
250
井径(mm)
150
175
200
250
机座号
150
175
200
250
向下推力(KN)
普通型
6
8
10
15
高推力型
10
13
18
25
电动机机座号与电动机承受最大向下推力对应表
注:高推力型轴承需特殊订货,采用高推力型轴承的电机性能由用户与制造厂协议。
产品类别:YQS/T/R/H潜水泵电机
井用潜水三相异步电动机性能参数数据
潜水电机性能数据 | 规格型号 | YQS/T150_200_250_300 |
功率范围 | 3-300KW | |
电压范围 | 380V、660V、1140V±5% | |
频率范围 | 50HZ或60HZ±1% | |
电机极数 | 2极_4极 | |
潜水电机电机数据 | 防护等级 | IP68 |
绝缘等级 | F | |
环境温度 | 20℃,≤80℃,≤100℃,≤125℃ | |
功率因数 | 0.78-0.89 | |
向下推力 | 6-44KN | |
潜水电机材料应用 | 上、下导 | 铸铁,铸钢,铜合金,不锈钢,双相钢 |
电机外壳 | 碳钢,铜合金,不锈钢,双相钢 | |
轴套材质 | 高铬钢,铜质合金,硬质合金 | |
轴瓦材质 | 进口耐磨和润滑性能优良材料 | |
密封形式 | 油封、机械密封、特殊密封形式 |
YQS250系列井用潜水三相异步电动机|YQS250潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机厂家| YQS250系列井用潜水三相异步电动机技术参数:
技术数据 2级50HZ
件号
深井用潜水电机型号
额定功率
额定电压(V)
额定电流(A)
效率 η(%)
功率因数ηcosΨ
启动电流额定电流
(HP)
(KW)
20000987
YQS250-18.5井用潜水电机
25
18.5
380
41.0
82.0
0.84
7.0
20000988
YQS250-22井用潜水电机
30
5.5
48.0
83.0
0.84
20000989
YQS250-25井用潜水电机
35
22
54.0
84.0
0.84
20000990
YQS250-30井用潜水电机
40
30
64.0
84.5
0.84
20000991
YQS250-37井用潜水电机
50
37
78.0
85.0
0.85
20000992
YQS250-45井用潜水电机
60
45
94.0
85.5
0.85
20000993
YQS250-55井用潜水电机
75
55
114.0
86.0
0.85
20000994
YQS250-63井用潜水电机
89
63
131.0
86.0
0.85
20000995
YQS250-75井用潜水电机
102
75
152.0
87.0
0.86
20000996
YQS250-90井用潜水电机
122
90
183.0
87.0
0.86
20000998
YQS250-100井用潜水电机
136
100
203.0
87.0
0.86
20000998
YQS250-110井用潜水电机
145
110
227.0
87.5
0.87
01354547
YQS250-120井用潜水电机
163
120
244.0
88.0
0.87
6.5
01354548
YQS250-125井用潜水电机
165
125
258.0
88.0
0.87
01354549
YQS250-132井用潜水电机
175
132
265.0
88.0
0.87
01354550
YQS250-140井用潜水电机
190
140
286.0
88.0
0.87
01354551
YQS250-150井用潜水电机
204
150
307.0
88.0
0.87
01354552
YQS250-160井用潜水电机
218
160
327.0
89.0
0.88
01354553
YQS250-185井用潜水电机
252
185
387.0
89.0
0.88
注:可提供双引出电缆,需在合同中注明。
YQS250潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机结构图:

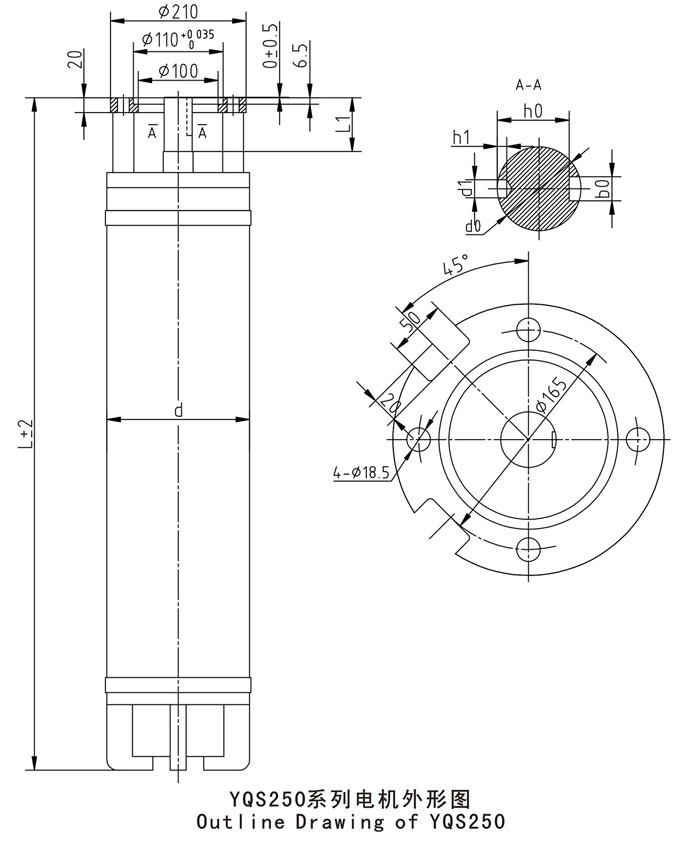

YQS250潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机外形及安装尺寸:
YQS250潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机适用条件
1、电动机应完全潜入水中立式(或卧式适用),其潜入深度不大于70m,但不小于20m,最底位置距井底不少于5m(卧式使用时水位应高于潜水电机1m以上)。
2、介质水温不高于20℃。
3、水中固体杂质含量(重量比)不超过0.01%。
4、水中氯离子含量不得超过400mg/L;
5、水中硫化氢含量不得大于1.5mg/L;
6、介质水中不含腐蚀性物质,PH值在6.5-8.5范围内。
7、电机运行时内部应充满洁净的清水(可加防冻液)。
设备特点
★ 电机防护等级:IPX8,绝缘等级为F;
★ 充水式潜水电动机结构简单,定转子绕组和铁心直接浸在水中,冷却效果好、输出功率大、效率较高。
★ 由于充水式潜水电动机内腔所充多为清水,使用过程中产生的渗漏对所安装使用井水水质不会产生污染。
★ 充水式潜水电动机的定子绕组。铁心很轴承均在水中工作,对定子绕组所使用上网导线及其加工工艺、接头材料及包扎工艺、水润滑轴承的结构、材料及加工工艺、铁心与金属材料的防锈防腐蚀处理等有很高的要求。
YQS250潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机|潜水电动机结构
1、 潜水电机由定子、转子、上下导轴承、下连接法兰、底座、轴伸密封装置等组成。
2、 潜水电机各止口连接处采用密封圈密封;轴伸密封根据水质含砂量多少,选择不同方式的密封装置。(含砂量大于0.01%时采用橡胶骨架油封;含砂量大于0.01-0.5%时采用机械密封)
3、 电动机下部装有橡胶调节囊,其作用为当电机内部热胀冷缩时及电机外部水位高低变化时,用以平衡电机内腔与水的压力。
4、 电动机定子绕组采用耐水绝缘线,有良好的绝缘能力,绕组线与耐水JHS型电缆连接。
5、 潜水电机上、下导轴承座内装有轴瓦,转子下部装有止推轴承。止推轴承由上、下止推轴承及滑板组成,用于承担轴向力。
YQS250潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机技术支持
1、保证电机的引出电缆处端电压为380(1±5%)V,频率为50(1±1%)HZ(其它电压或频率须特殊订货)。
2、电机的最大运行电流不得大于铭牌上的标定值(即额定电流,配套厂家和用户在选用和调试潜水电泵机组的电源控制设备时,应特别注意);
3、电机应选用合适的控制方式(可实现电机的过载、欠压、断相运行的保护并可根据水位自动控制电泵的起停);
4、电机为连续工作制(S1)。两次起动时间间隔不得小于10分钟;
5、电机应可竖直使用,也可卧式使用(须特殊订制);
6、用于水池或超过规定的井径中时应加装吸水罩,使电机表面的水流速度达到0.5-1m/s,以保证电机良好的散热。吸水罩应将电动机和第一,二级泵包括在内。
YQS250潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机供货范围
潜水电机主机(包括3米引缆),电缆的接头绝缘粘带(包括优质聚氯乙烯粘带、自熔乙丙胶带、丁基橡胶自粘带)使用维护说明书1份,合格证1份装箱单1份,木箱包装。
注:当环境水或电网电压、频率不符合上述规定时,用户可以提出要求,本公司提供订制适用产品。
