YQS175井用潜水三相异步电机|潜水异步电动机_潜水电泵专用电机_变频潜水电机


《YQS175系列井用潜水三相异步电机》——YQS175型潜水异步电动机_潜水电泵专用电机_变频潜水电机
    潜水电机功率:4kW ~ 37kW




YQS175潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机厂家产品介绍:

  1. 产品名称:YQS系列潜水电机

  2. 型号:YQS

  3. 规格:150-350mm

  4. 产品简介:YQS(国标)系列潜水电机

  5. YQS175系列潜水电机功率:4kW ~ 37kW






      YQS系列井用潜水三相异步电动机为充水密封型三相异步电动机,主要用于在深井中驱动潜水泵提取地下水,为工矿企业、农田、牧场和居民生活提供生产和生活用水。本系列产品寿命长,易于维护,是目前最理想的深井提水设备。经多年的技术探索,YQS系列潜水电机也可以卧式使用,适用于工矿抢险、河道、水池、大型喷泉景观等,性能稳定、噪音小、高效节能,更好应用于实际需要。采用B级绝缘,外壳防护等级为IP44,冷却方式为IC411,Y系列电机,额定电压为380V,额定频率为50Hz。 适用于不含易燃、易爆或腐蚀性气体的一般场所。无特殊要求的机械上,如金属切削机械、水泵、风机、运输机、搅拌机、农业机械、视频机械等。由于启动性能优越,也适用于某些对启动指标有较高要求的机械,如某些压缩机等。


电动机机座号与适用井径对应表

机座号

150

175

200

250

 井径(mm)

150

175

200

250


电动机机座号与电动机承受最大向下推力对应表

机座号

150

175

200

250

向下推力(KN)

普通型

6

8

10

15

高推力型

10

13

18

25


注:高推力型轴承需特殊订货,采用高推力型轴承的电机性能由用户与制造厂协议。


产品类别:YQS/T/R/H潜水泵电机

井用潜水三相异步电动机性能参数数据

潜水电机性能数据 规格型号 YQS/T150_200_250_300
功率范围 3-300KW
电压范围 380V、660V、1140V±5%
频率范围 50HZ或60HZ±1%
电机极数 2极_4极
潜水电机电机数据 防护等级 IP68
绝缘等级 F
环境温度 20℃,≤80℃,≤100℃,≤125℃
功率因数 0.78-0.89
向下推力 6-44KN
潜水电机材料应用 上、下导 铸铁,铸钢,铜合金,不锈钢,双相钢
电机外壳 碳钢,铜合金,不锈钢,双相钢
轴套材质 高铬钢,铜质合金,硬质合金
轴瓦材质 进口耐磨和润滑性能优良材料
密封形式 油封、机械密封、特殊密封形式



YQS175系列井用潜水三相异步电动机|YQS175潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机厂家| YQS175系列井用潜水三相异步电动机技术参数:

技术数据                                                         2级50HZ

件号

型号

额定功率

额定电压(V)

额定电流(A)

效率   η(%)

功率因数ηcosΨ

起动电流额定电流

(HP)

(KW)

01354506

YQS175-7.5潜水电机

10

7.5

380

18.4

77.5

0.80

7.0

01354507

YQS175-9.2潜水电机

12.5

9.2

22.1

78.0

0.81

01354508

YQS175-11潜水电机

15

11

26.5

79.0

0.81

01354509

YQS175-13潜水电机

17.5

13

30.1

80.0

0.82

01354510

YQS175-15潜水电机

20

15

34.5

80.0

0.82

01354511

YQS175-18.5潜水电机

25

18.5

42.3

80.5

0.82

01354512

YQS175-22潜水电机

30

22

49.4

81.0

0.83

01354513

YQS175-25潜水电机

35

25

55.8

81.0

0.83

01354514

YQS175-30潜水电机

40

30

65.4

83.0

0.84

01354515

YQS175-37潜水电机



37



83.0

0.84

01354516

YQS175-45潜水电机



45



83.0

0.84

01354517

YQS175-55潜水电机



55



84.0

0.85

01354518

YQS175-63潜水电机



63



84.0

0.85



注:可提供双引出电缆,需在合同中注明。



注:可提供双引出电缆,需在合同中注明。


YQS175潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机结构图:

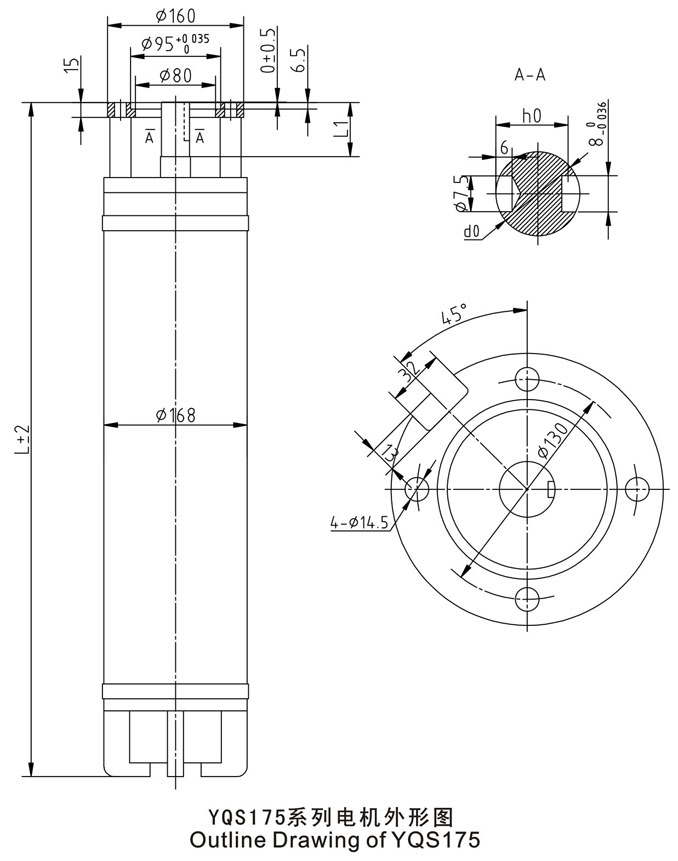

YQS175潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机外形及安装尺寸:

型号

d0

h0

L

L1

重量(Kg)

YQS175-7.5

井用潜水电机

φ25

21

740

45

69

YQS175-9.2

井用潜水电机

800

78

YQS175-11

井用潜水电机

835

83

YQS175-13

井用潜水电机

890

92

YQS175-15

井用潜水电机

φ28

24

920

55

96

YQS175-18.5

井用潜水电机

1010

108

YQS175-22

井用潜水电机

1060

15

YQS175-25

井用潜水电机

1130

126

YQS175-30

井用潜水电机

1280

148


YQS175潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机适用条件
   1、电动机应完全潜入水中立式(或卧式适用),其潜入深度不大于70m,但不小于20m,最底位置距井底不少于5m(卧式使用时水位应高于潜水电机1m以上)。
   2、介质水温不高于20℃。
   3、水中固体杂质含量(重量比)不超过0.01%。
   4、水中氯离子含量不得超过400mg/L;
   5、水中硫化氢含量不得大于1.5mg/L;
   6、介质水中不含腐蚀性物质,PH值在6.5-8.5范围内。
   7、电机运行时内部应充满洁净的清水(可加防冻液)。

设备特点
★ 电机防护等级:IPX8,绝缘等级为F;
★ 充水式潜水电动机结构简单,定转子绕组和铁心直接浸在水中,冷却效果好、输出功率大、效率较高。
★ 由于充水式潜水电动机内腔所充多为清水,使用过程中产生的渗漏对所安装使用井水水质不会产生污染。
★ 充水式潜水电动机的定子绕组。铁心很轴承均在水中工作,对定子绕组所使用上网导线及其加工工艺、接头材料及包扎工艺、水润滑轴承的结构、材料及加工工艺、铁心与金属材料的防锈防腐蚀处理等有很高的要求。

YQS175潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机|潜水电动机结构

1、 潜水电机由定子、转子、上下导轴承、下连接法兰、底座、轴伸密封装置等组成。
2、 潜水电机各止口连接处采用密封圈密封;轴伸密封根据水质含砂量多少,选择不同方式的密封装置。(含砂量大于0.01%时采用橡胶骨架油封;含砂量大于0.01-0.5%时采用机械密封)
3、 电动机下部装有橡胶调节囊,其作用为当电机内部热胀冷缩时及电机外部水位高低变化时,用以平衡电机内腔与水的压力。
4、 电动机定子绕组采用耐水绝缘线,有良好的绝缘能力,绕组线与耐水JHS型电缆连接。
5、 潜水电机上、下导轴承座内装有轴瓦,转子下部装有止推轴承。止推轴承由上、下止推轴承及滑板组成,用于承担轴向力。
  YQS175潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机技术支持

   1、保证电机的引出电缆处端电压为380(1±5%)V,频率为50(1±1%)HZ(其它电压或频率须特殊订货)。
   2、电机的最大运行电流不得大于铭牌上的标定值(即额定电流,配套厂家和用户在选用和调试潜水电泵机组的电源控制设备时,应特别注意);
   3、电机应选用合适的控制方式(可实现电机的过载、欠压、断相运行的保护并可根据水位自动控制电泵的起停);
   4、电机为连续工作制(S1)。两次起动时间间隔不得小于10分钟;
   5、电机应可竖直使用,也可卧式使用(须特殊订制);
   6、用于水池或超过规定的井径中时应加装吸水罩,使电机表面的水流速度达到0.5-1m/s,以保证电机良好的散热。吸水罩应将电动机和第一,二级泵包括在内。

    YQS175潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机供货范围
潜水电机主机(包括3米引缆),电缆的接头绝缘粘带(包括优质聚氯乙烯粘带、自熔乙丙胶带、丁基橡胶自粘带)使用维护说明书1份,合格证1份装箱单1份,木箱包装。

注:当环境水或电网电压、频率不符合上述规定时,用户可以提出要求,本公司提供订制适用产品。
