    YQS150潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机


    YQS150潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机厂家产品介绍:

    1. 产品名称:YQS系列潜水电机

    2. 型号:YQS

    3. 规格:150-350mm

    4. 产品简介:YQS(国标)系列潜水电机

    5. YQS150系列潜水电机功率:3kW ~ 37kW





          YQS系列井用潜水三相异步电动机为充水密封型三相异步电动机,主要用于在深井中驱动潜水泵提取地下水,为工矿企业、农田、牧场和居民生活提供生产和生活用水。本系列产品寿命长,易于维护,是目前最理想的深井提水设备。经多年的技术探索,YQS系列潜水电机也可以卧式使用,适用于工矿抢险、河道、水池、大型喷泉景观等,性能稳定、噪音小、高效节能,更好应用于实际需要。采用B级绝缘,外壳防护等级为IP44,冷却方式为IC411,Y系列电机,额定电压为380V,额定频率为50Hz。 适用于不含易燃、易爆或腐蚀性气体的一般场所。无特殊要求的机械上,如金属切削机械、水泵、风机、运输机、搅拌机、农业机械、视频机械等。由于启动性能优越,也适用于某些对启动指标有较高要求的机械,如某些压缩机等。


    电动机机座号与适用井径对应表

    机座号

    150

    175

    200

    250

     井径(mm)

    150

    175

    200

    250


    电动机机座号与电动机承受最大向下推力对应表

    机座号

    150

    175

    200

    250

    向下推力(KN)

    普通型

    6

    8

    10

    15

    高推力型

    10

    13

    18

    25


    注:高推力型轴承需特殊订货,采用高推力型轴承的电机性能由用户与制造厂协议。



    产品类别:YQS/T/R/H潜水泵电机

    井用潜水三相异步电动机性能参数数据

    潜水电机性能数据 规格型号 YQS/T150_200_250_300
    功率范围 3-300KW
    电压范围 380V、660V、1140V±5%
    频率范围 50HZ或60HZ±1%
    电机极数 2极_4极
    潜水电机电机数据 防护等级 IP68
    绝缘等级 F
    环境温度 20℃,≤80℃,≤100℃,≤125℃
    功率因数 0.78-0.89
    向下推力 6-44KN
    潜水电机材料应用 上、下导 铸铁,铸钢,铜合金,不锈钢,双相钢
    电机外壳 碳钢,铜合金,不锈钢,双相钢
    轴套材质 高铬钢,铜质合金,硬质合金
    轴瓦材质 进口耐磨和润滑性能优良材料
    密封形式 油封、机械密封、特殊密封形式



    YQS150系列井用潜水三相异步电动机|YQS150潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机厂家| YQS150系列井用潜水三相异步电动机技术参数:

    技术数据                                                                2级50HZ

    件号

    潜水电机型号

    额定功率

    额定电压(V)

    额定电流(A)

    效率   η(%)

    功率因数ηcosΨ

    起动电流额定电流

    (HP)

    (KW)

    20001075

    YQS150-3

    潜水电机

    3

    3

    380

    7.9

    74.0

    0.78

    7.0

    20001076

    YQS150-4

    潜水电机

    5.5

    4

    10.3

    75.0

    0.79

    20001077

    YQS150-5.5

    潜水电机

    7.5

    5.5

     13.7

    76.0

    0.80

    20001078

    YQS150-7.5

    潜水电机

    10

    7.5

    18.5

    77.0

    0.80

    20001079

    YQS150-9.2

    潜水电机

    12.5

    9.2

    22.1

    78.5

    0.81

    20001080

    YQS150-11

    潜水电机

    15

    11

    26.3

    78.5

    0.81

    20001081

    YQS150-13

    潜水电机

    17.5

    13

    30.9

    79.0

    0.81

    20001082

    YQS150-15

    潜水电机

    20

    15

    35.6

    79.0

    0.81

    20001083

    YQS150-18.5

    潜水电机

    25

    18.5

    40.2

    80.5

    0.82

    6.5

    20001084

    YQS150-22

    潜水电机

    30

    22

    45.6

    80.5

    0.82

    20001085

    YQS150-25

    潜水电机

    34

    25

    53.8

    81.0

    0.82

    20001086

    YQS150-30

    潜水电机

    41

    30

    58.8

    81.0

    0.83

    20001087

    YQS150-37

    潜水电机

    50

    37

    58.6

    83.0

    0.83

    20001088

    YQS150-45

    潜水电机

    61

    45

    85.6

    85.0

    0.84


    注:可提供双引出电缆,需在合同中注明。



    注:可提供双引出电缆,需在合同中注明。


    YQS150潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机结构图:

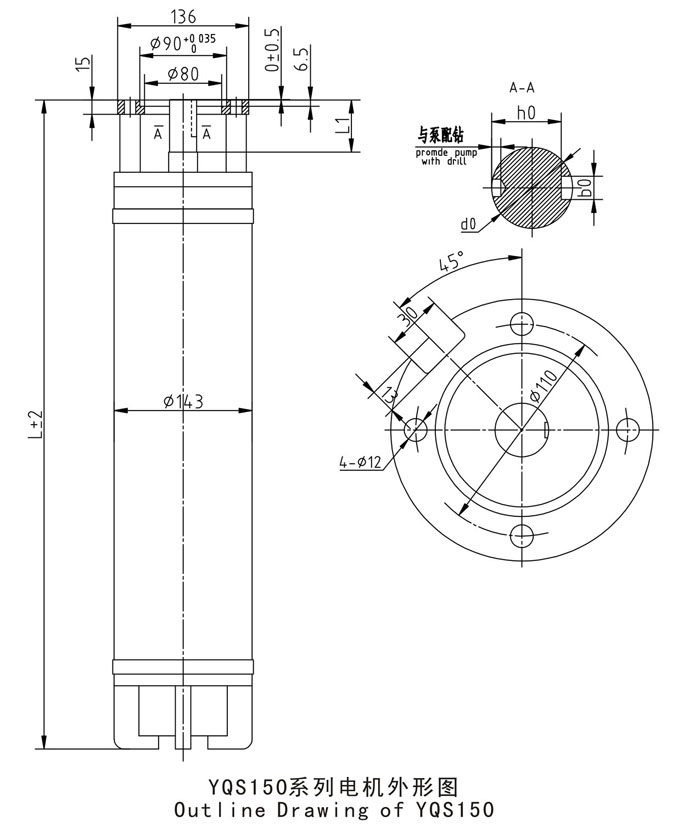

    YQS150潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机外形及安装尺寸:

    YQS150潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机适用条件
       1、电动机应完全潜入水中立式(或卧式适用),其潜入深度不大于70m,但不小于20m,最底位置距井底不少于5m(卧式使用时水位应高于潜水电机1m以上)。
       2、介质水温不高于20℃。
       3、水中固体杂质含量(重量比)不超过0.01%。
       4、水中氯离子含量不得超过400mg/L;
       5、水中硫化氢含量不得大于1.5mg/L;
       6、介质水中不含腐蚀性物质,PH值在6.5-8.5范围内。
       7、电机运行时内部应充满洁净的清水(可加防冻液)。

    设备特点
    ★ 电机防护等级:IPX8,绝缘等级为F;
    ★ 充水式潜水电动机结构简单,定转子绕组和铁心直接浸在水中,冷却效果好、输出功率大、效率较高。
    ★ 由于充水式潜水电动机内腔所充多为清水,使用过程中产生的渗漏对所安装使用井水水质不会产生污染。
    ★ 充水式潜水电动机的定子绕组。铁心很轴承均在水中工作,对定子绕组所使用上网导线及其加工工艺、接头材料及包扎工艺、水润滑轴承的结构、材料及加工工艺、铁心与金属材料的防锈防腐蚀处理等有很高的要求。

    YQS150潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机|潜水电动机结构

    1、 潜水电机由定子、转子、上下导轴承、下连接法兰、底座、轴伸密封装置等组成。
    2、 潜水电机各止口连接处采用密封圈密封;轴伸密封根据水质含砂量多少,选择不同方式的密封装置。(含砂量大于0.01%时采用橡胶骨架油封;含砂量大于0.01-0.5%时采用机械密封)
    3、 电动机下部装有橡胶调节囊,其作用为当电机内部热胀冷缩时及电机外部水位高低变化时,用以平衡电机内腔与水的压力。
    4、 电动机定子绕组采用耐水绝缘线,有良好的绝缘能力,绕组线与耐水JHS型电缆连接。
    5、 潜水电机上、下导轴承座内装有轴瓦,转子下部装有止推轴承。止推轴承由上、下止推轴承及滑板组成,用于承担轴向力。
      YQS150潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机技术支持

       1、保证电机的引出电缆处端电压为380(1±5%)V,频率为50(1±1%)HZ(其它电压或频率须特殊订货)。
       2、电机的最大运行电流不得大于铭牌上的标定值(即额定电流,配套厂家和用户在选用和调试潜水电泵机组的电源控制设备时,应特别注意);
       3、电机应选用合适的控制方式(可实现电机的过载、欠压、断相运行的保护并可根据水位自动控制电泵的起停);
       4、电机为连续工作制(S1)。两次起动时间间隔不得小于10分钟;
       5、电机应可竖直使用,也可卧式使用(须特殊订制);
       6、用于水池或超过规定的井径中时应加装吸水罩,使电机表面的水流速度达到0.5-1m/s,以保证电机良好的散热。吸水罩应将电动机和第一,二级泵包括在内。

        YQS150潜水电机|井用潜水三相异步电机|深井泵潜水电机|高压潜水电机|天津潜水电机|潜水电机供货范围
    潜水电机主机(包括3米引缆),电缆的接头绝缘粘带(包括优质聚氯乙烯粘带、自熔乙丙胶带、丁基橡胶自粘带)使用维护说明书1份,合格证1份装箱单1份,木箱包装。

    注:当环境水或电网电压、频率不符合上述规定时,用户可以提出要求,本公司提供订制适用产品。
