《蜗壳式卧式混流泵》
天津市潜成思源供水设备有限公司（潜成泵业）是一家集潜水泵及供水设备研制、开发、生产、销售、服务于一体的大型多元化企业，公司聘请多名潜水泵研发工程师、电机设计专家、机电设备工程技术团队，狠抓生产环节，严控产品质量，通过多年努力我公司产品始终保持全国同类产品中技术、性能、价格综合性价比高水平和优势地位。
公司主营高扬程潜水泵、高扬程潜热水泵、潜水电机、潜热水电机、潜水轴流泵、潜水排污泵、潜水混流泵、控制柜等全套供水设备。

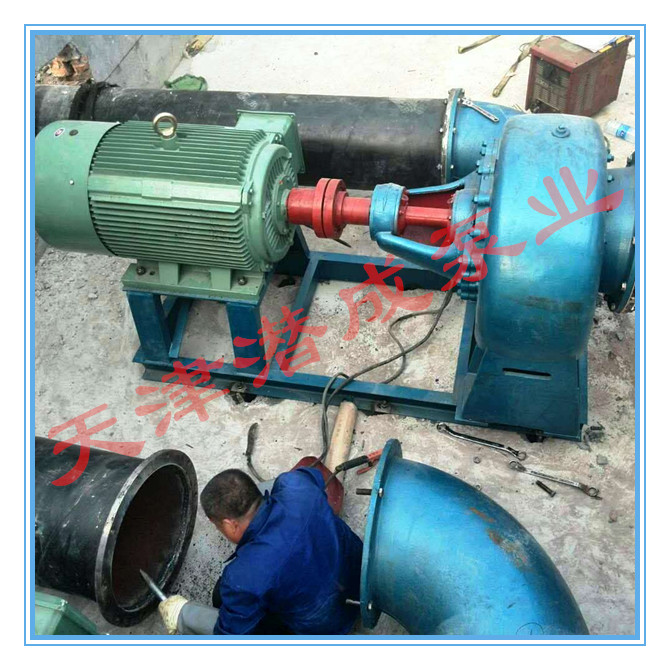

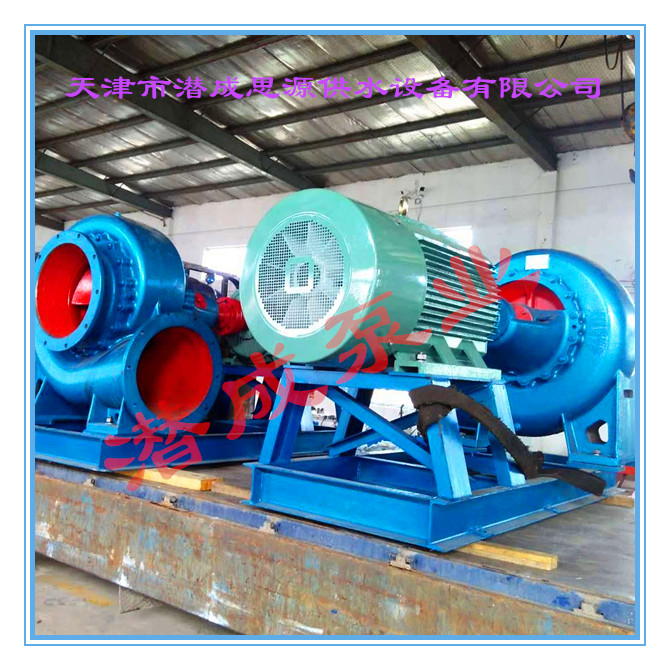

天津潜成泵业HW混流泵
1.特点：结构简单、使用可靠、安装方便，体形小、重量轻、流量大、效率高。
2.传到方式：有直联传动和皮带传动两种。常用动力机是电动机和柴油机。
3.水泵转向：向水泵进口看，叶轮为逆时针旋转（650HW—7S有顺时针旋转和逆时针旋转两种）。
4.型号说明：以300HW-7S为例：
300——泵进、出口直径。单位：毫米
HW——卧式涡壳式混流泵。
7——设计扬程。单位：米
S——结构形式（前﹑后开门结构）。
5.执行标准：GB/T13008﹑JB/T6667
HW混流泵主要技术参数换算
1.泵的性能变换：
改变泵的转速可改变泵的性能，扩大泵的使用范围。
改变转速的方法：改变皮带轮外径或改变齿轮减速器传动比，也可选用不同转速的动力机。
水泵转速改变后，其流量（Q）、扬程（H）和功率（N）的变化关系如下式所示。
Q1=Q(n1/n） H1=(n1/n)2 N1=N(n1/n)3
式中：Q1、H1、N1分别代表转速改变后的流量、扬程和功率。
水泵转速提高后，耗用功率增加，吸上真空度降低。过分提高转速会发生其它事故，故应慎用。
水泵转速过分降低时，泵的使用效率低，为此，应尽量避免泵在过低转速下运行。用户应按性能曲线图选择使用。
2.允许吸上真空度[HS]与必需汽蚀余量[NPSH]r的换算关系：
[HS]≈10-[NPSH]c
[NPSH]r≈[NPSH]c+0.3
式中：[HS]—允许吸上真空度 米
[NPSH]C—临界汽蚀余量 米
[NPSH]r—必需汽蚀余量 米
HW混流泵性能范围：流量Q50-4500m3/h 扬程H 3.5~22m
HW混流泵性能参数
100HW-8 Q=90m3/h H=8m n=2900rpm N(配用)4HP/3KW；
150HW-5 Q=180m3/h H=5m n=1450rpm N(配用)5HP/4KW；
150HW-5 Q=230m3/h H=8.2m n=1850rpm N(配用)12HP/7.5KW；
200HW-8 Q=360m3/h H=8m n=1450rpm N(配用)15HP/11KW；
200HW-8 Q=340m3/h H=7.1m n=1360rpm N(配用)12HP/11KW；
200HW-4 Q=340m3/h H=4m n=1060rpm N(配用)8HP/5.5KW
200HW-10 Q=450m3/h H=10m n=1450rpm N(配用)30HP/18.5KW (HB35)
200HW-12 Q=500m3/h H=12.2m n=1600rpm N(配用)40HP/30KW
250HW-4 Q=450m3/h H=4.8m n=980rpm N(配用)12HP/11KW；
250HW-12 Q=650m3/h H=11.6m n=1450rpm N(配用)40HP/30KW；
250HW-14 Q=720m3/h H=14.3m n=1600rpm N(配用)60HP/37KW；
250HW-7 Q=450m3/h H=7m n=980rpm N(配用)20HP/15KW
250HW-5 Q=400m3/h H=5.5m n=870rpm N(配用)12HP/11KW
250HW-8 Q=540m3/h H=8m n=1100rpm N(配用)25HP/18.5KW
300HW-7 Q=780m3/h H=7m n=980rpm N(配用)30HP/22KW；
300HW-7 Q=585m3/h H=3.9m n=730rpm N(配用)12HP/11KW；
300HW-7 Q=1035m3/h H=12.3m n=1300rpm N(配用)80HP/55KW；
300HW-4 Q=710m3/h H=4m n=780rpm N(配用)15HP/11KW
350HW-8 Q=1000m3/h H=8m n=980rpm N(配用)40HP/30KW
350HW-8 Q=745m3/h H=4.4m n=730rpm N(配用)20HP/15KW
350HW-4 Q=1000m3/h H=4.3m n=980rpm N(配用)30HP/22KW；
400HW-7 Q=1260m3/h H=6.8m n=730rpm N(配用)40HP/30KW；
400HW-7 Q=1692m3/h H=12.3m n=980rpm N(配用)100HP/75KW；
400HW-10 Q=1400m3/h H=10m n=730rpm N(配用)66HP/55KW；
400HW-10 Q=1880m3/h H=18m n=980rpm N(配用)165HP/110KW；
500HW-6 Q=1980m3/h H=6.2m n=580rpm N(配用)60HP/45KW；
500HW-10 Q=2492m3/h H=9.8m n=730rpm N(配用)120HP/95KW；
650HW-7 Q=3400m3/h H=6.5m n=450rpm N(配用)120HP/90KW；
650HW-7 Q=4457m3/h H=11.2m n=590rpm N(配用)220HP/180KW
