天津“潜成”潜水泵选型指南(Submersible pump Selection Guide)
潜水泵选型非常重要，如果选型不当，将会造成潜水电泵使用寿命的减少及电能的损耗，请广大用户务必仔细阅读潜水泵选型指南。有关潜水泵安装施工技术问题本公司免费提供技术支持和义务帮助！用户可根据井筒直径、温度、PH值、涌水量、动水位等自行选择合适的型号。

一、设计工艺
1、潜水轴流泵根据用户的要求，在设计中采用我公司独有的最新潜水电泵设计软件（CFD）计算机三维流体流场动力学数字模拟技术进行水力模型设计，设计的水力模型效率高，具有通过一定直径的颗粒的能力，从而使水泵能在恶劣的环境中安全可靠运行。
2、潜水轴流泵采用机电一体化设计，结构紧凑，使用方便。
3、潜水轴流泵具有多种保护功能：机组接线腔内漏水报警装置，用于检测接线腔的密封状况，定子绕组内设有过热保护装置，定子绕组防凝露装置，推力轴承温度测温传感器，水泵油室内设有机械密封泄漏报警装置。
二、制造和装配工艺
潜水轴流泵制造上采用许多先进的工艺手段。
1、潜水轴流泵叶轮采用先进的水力模型设计，叶轮动平衡采用上海申光平衡试验机进行平衡试验，使动平衡精度达到G6.3级，从而确保水泵运行平稳，无振动、运行噪音小于70分贝。
2、潜水轴流泵电机引出线采用特殊加工处理。潜水轴流泵长期在水下运行，工况恶劣，加上其它人为的不利因素，电缆会遭到意外的损坏而使电机进水，电缆经过特殊硫化密封处理后消除了电缆破损而损坏电泵的隐患，主要原理是：潜水电缆由橡胶外包皮、填充物及电缆内芯组成，每根电缆内芯又由内橡胶包皮及多股电缆铜芯线组成，当电缆外包皮或电缆内包皮破损后，介质水就会顺着电缆内芯与外包皮等的间隙或电缆内芯中的铜芯线间的间隙进入电机腔，从而烧毁电机，我公司针对上述现象，将单芯电缆去皮后锡化处理后植入橡胶中，然后再将单芯电缆植入橡胶中最后再用橡胶环密封，采用硫化橡胶水密电缆后，电机能潜入水下20米并正常工作，从根本上消除了水进入电机的途径，详见有关图纸。
3、潜水轴流泵转子轴和轴承等装配采用热压式装配，主要零部件和关键部件均在数控加工中心加工，在流水线上进行质量控制，在质量检测中心进行性能测试。
4、潜水轴流泵铸造运用先进的模具制造技术，采用亚什兰工艺制芯，三维空间尺寸精度准确，水力部件和叶片流道部件表面光滑、水力效率高，使零部件在制造过程中完全符合设计要求。
1、产品特点
轴流潜水泵和混流潜水泵是传统的水泵－－电动机机组的更新换代产品，机泵一体可长期潜入水中运行，具有一系列突出的优点。
●由于泵潜入水中运行，大大简化了泵站土工及建筑结构工程，减少安装面积，可节省工程总价的30－40％。
●由于水泵和电机一体，无须在现场进行轴对中心的装配工序，安装方便，快速。
●噪声低，泵站内无高温，改善工作条件，也可按要求建成全地下泵站，保持地面的环境风貌。
●操作方便，无须在开机前润滑水泵的橡胶轴承，而且可实现遥控和自动控制。
●可解决在水位涨落大的沿江，湖泊地区建泵站的电机防洪问题。

2、产品适用范围
潜水电泵，可供农田排灌，工矿船坞，城市建设，电站给排水之用。潜水轴流泵适用于低扬程，大流量场合。HQB型潜水混流泵效率高，汽蚀性能好，适用水位变动较大及扬程要求较高的场合。
使用条件
输送介质为水或物理化学性质类似于水的其他液体，其最高被输送液体温度为40℃。
型号说明
3、使用范围、条件
3.1 城市雨水泵站用提升水泵。
3.2 防洪泵站用提升水泵。
3.2输送介质为水或物理化学性质类似于水的其他液体，其最高被输送液体温度为40℃，介质PH介于5-9之间。
4、技术要求
4.1 潜水轴流泵用于抽送城市雨水泵站内含有少量漂浮物的雨水，并能正常工作。
4.2潜水轴流泵的进水室配有一个锥形的进水口，设有防涡流设施，可以保证吸入口有一个理想的入口流态。
4.3 潜水轴流泵能够在规定的范围内正常工作，并具有稳定的压头流量特性，当泵在其特性曲线上任一点运行时，电动机功率不超载。
4.4 潜水轴流泵的所有承压零件均作气压试验，试验压力为其设计压力的1.5倍，但不低于0.4Mpa，历时5min而无泄漏现象。
4.5 潜水轴流泵在密封组装后，进行0.4MPa气压试验，历时5min无泄漏现象。
4.6 潜水轴流泵喷涂防腐漆，其表面光亮，无污损、碰伤、裂痕等现象，部件表面经除锈和除油后采用喷涂环氧树脂防腐漆
4.7 潜水轴流泵叶轮采用半可调节结构，叶轮叶片与球形室配合完美，间隙均匀，叶轮在装配前进行静平衡试验，其不平衡量在其允许的范围内，平衡精度为G6.3级。
5、主要结构
5.1 潜水轴流泵由潜水电机与水泵构成机电一体立式结构，泵与电机同轴结构紧凑使用方便，水泵叶轮的叶片半可调节，均布在叶轮轮毂上。
5.2 潜水轴流泵叶轮与轴采用键固定，能方便地拆卸与维修，并具有防松锁定。
5.3为了保证潜水泵在长时间停机后，能顺利启动，为此在结构上设有电机防凝露装置（专利号ZL 97 2 36260.6），确保电机绝缘保证在300MΩ以上。主要原理是：潜水泵电机在实际运行中，有可能在停车时，渐渐吸潮，吸湿现象将反映在电机绝缘电阻的缓慢下降，进而造成电机的损害。为保护潜水电泵电机的绝缘性，提高耐用性，本保护装置通过检测电泵信号线电阻值的变化，当湿度达到100%，即露点时，通过端子检测到停机信号，延时一段时间，本装置除湿加热常开接点接通，驱动除湿加热装置。直至湿度达到70%自动停止加热。若电机一起动，本控制系统立即停止工作，机械密封设有防砂装置、轴承具备永久自润滑功能并与介质完全隔离。潜水泵结构上设有绕组超温报警开关，绕组漏水报警，轴承超温报警装置，机械密封设有漏水报警等功能，所有保护功能均通过专用保护器进行保护。
5.4 潜水轴流泵在无外部冷却系统下在≤40℃的介质中连续运转，运行方式为连续运行、间隙运行或长期停止的恢复运行，潜水泵采用鼠笼式异步电动机，防护等级为IP68，电动机按湿热型设计，具有防潮、防霉、防盐雾的性能，在长期停机后仍能保持优良的耐潮、耐压及起动性能。允许每小时启动15次以上。电动机的冷却方法分内外二路。内风路的设计，即转子自带电扇，在定子铁心轭部有轴向风道，能使电机转子上产生的热量及定子绕组端部生产的热量借助内风路的传递，与定子铁心内（包括定子绕组的直线部分及铁心）产生的热量共同借助于机座壁与外面冷却水流道里的水进行热交换，从而冷却电机。机壳经0.4Mpa静气压试验不得有渗漏现象出现。
5.5潜水泵设有控制电缆和动力电缆，为了防止由于电缆的密封失效而使介质进入电机的隐患，潜水泵在结构上采取用电缆进线盒的动力电缆接线板将进线盒与电机完全密封分隔开，外部物质不能进入电机，同时能为机组设备进行方便地维修。电缆电线密封采用特制的硫化橡胶密封头，能方便地进行更换并能有效地密封，电缆线采用YCW型橡套电缆，随机电缆长度为10m，或根据用户要求配置。
5.6为确保潜水泵正常可靠运行，在泵轴配备串联式双层独立的机械密封，采用上海博克曼公司的碳化钨机械密封，机械密封使用介质为PH5~10，正压可承受1Mpa，负压可承受0.5Mpa。机械密封设计寿命大于12000小时，密封装置在油室内运行，密封接触面在常速条件下通过液压作用来润滑。在泵和油箱之间下部密封装置有一只静止环和一只正向旋转的碳化钨环。在油箱和电机腔之间的上部密封装置配备一只静止环和一只正向旋转的碳化钨环，机械密封的内界面通过自身和弹簧系统保持紧密接触，密封装置自动补偿磨损间隙，同时便于检查和更换。每台泵的轴封系统配备一只油室，油室内具有一定空间以容纳由于温度变化引起的油的膨胀，排放孔和检查孔有防漏密封装置，并从外面容易疏通。
5.7 潜水轴流泵电机绕组的绝缘等级为F级，防护等级为IP68。
5.8 定子采用F级绝缘，在40℃泵送介质温度中最大温升为100K。
5.9 电动机采用南京汽轮电机厂鼠笼式感应潜水电动机，保护等级为IP68，定子采用F级绝缘。
6、主要材质
6.1 潜水轴流泵叶片采用不锈钢，机座、泵吸入室、压水室等均采用HT200铸铁铸造，能承受一定负荷的冲击。
6.2 潜水轴流泵轴采用不锈钢制造，在结构设计上采取了消除应力集中的措施，并与介质完全分开。
6.3 潜水轴流泵机械密封设计无故障运行12000小时以上。
6.4 潜水轴流泵的轴承采用进口轴承，设计使用寿命可确保≥80000小时以上，比采用国产轴承降低振动、噪音、运行安全可靠，延长使用寿命。
6.5 潜水轴流泵的静密封采用丁晴-70 O型圈。
6.6 所有外露紧固件均采用不锈钢。
7、性能保证
每台潜水轴流泵在组装完毕后，进行性能测试，确保机组的整体性能符合有关标准，测试内容包括：流量-扬程曲线，流量-功率曲线，流量-效率曲线，并将测试报告提供用户, 潜水轴流泵保证首次无故障运行时间不小于10000小时，机组的设计使用寿命不小于15年。
8.安装
每台潜水轴流泵采用井筒混凝土式安装，具有防反转、防抬机的装置，能方便的进行操作和安装。
电缆能有效的固定并在出口处具有有效的密封。
9．控制系统技术要求：
每台潜水轴流泵均引出控制保护信号线，采用专用控制柜进行控制，对泵具有过载、缺相、短路、泄漏、超温、浸水等故障的自动保护功能，可确保机组可靠运行。
监测装置：电机定子温度监测，在电机的三相定子绕组线圈上设有温度传感器，并配置热保护开关，以便超温时停机，电机绕组进水保护装置，机械密封设有漏水报警等功能，所有保护功能均通过专用保护器进行保护。
10.配套范围
潜水轴流泵主机；预埋件；控制柜；备品备件。

传感器输出信号由潜水电泵保护器接收。该保护器对每一个输出信号，包括开关量或模拟量分别输出一个开关信号，并在保护器上显示出报警闪光信号。

QZB型潜水轴流泵和QHB型潜水混流泵特点：轴流泵叶轮装有2～7个叶片，在圆管形泵壳内旋转。叶轮上部的泵壳上装有固定导叶，用以消除液体的旋转运动，使之变为轴向运动，并把旋转运动的动能转变为压力能。轴流泵通常是单级式，少数制成双级式。流量范围很大，为180～360万立方米/时；扬程一般在20米以下。轴流泵一般为立式，叶轮浸没在水下面，也有卧式或斜式轴流泵。小型轴流泵的叶轮安装位置高出水面时，需要用真空泵排气引水启动。轴流泵的叶片分固定式和可调式两种结构。大型轴流泵的使用工况（主要指流量）在运行中常需要作较大的变动，调节叶片的安装角可使泵在不同工况下保持在高效率区运行。小型泵的叶片安装角一般是固定的。轴流泵属于动力式泵中比转数最高的一种，比转数为 500～1600。泵的流量-扬程、流量-轴功率特性曲线在小流量区较陡，故应避免在这一不稳定的小流量区运行。轴流泵在零流量时的轴功率最大，因此泵在启动前必须先打开排出管路上的阀，以减小启动功率。轴流泵主要适用于低扬程、大流量的场合，如灌溉、排涝、船坞排水、运河船闸的水位调节，或用作电厂大型循环水泵。扬程较高的轴流泵（必要时制成双级）可供浅水船舶的喷水推进之用。

QZB系列潜水轴流泵产品特点

1、可输送清水、轻度污水，介质温度可达40℃，pH 值4-10；
2、优秀水利模型，制作精良，保证了用户的性能要求；
3、双重机械密封，可靠的防止漏水，大型泵因轴向力大，采用专用推力轴承，结构设计合理，润滑充分，散热良好，轴承使用寿命长；
4、电机采用 F 级绝缘，耐高温，设有温度保护、监测、渗漏等报警装置；
5、能配套一控二至一控四的控制模式电控柜，可实现出现故障时泵自动关闭、备用泵自动启动；保留故障信号（自诊断）等功能，保证了运行的高可靠性；
6、机泵潜入水中，冷却条件好，机泵运行平衡性好，稳定、振动小、噪音低；
7、用户可根据需求，设计地下泵站，改善环境风貌；
8、泵站规模小，土建、建筑结构简单，投资大为减少，可减省泵站工程造价的30%-40%；
9、机泵一体化，安装维修省时省工，节省费用；
10、产品成系列，水泵高效区宽，符合用户工况，高效节能，运行费用低；
11、管理方便，管理，运行费用小；
12、便于实现远程控制和无人值守。

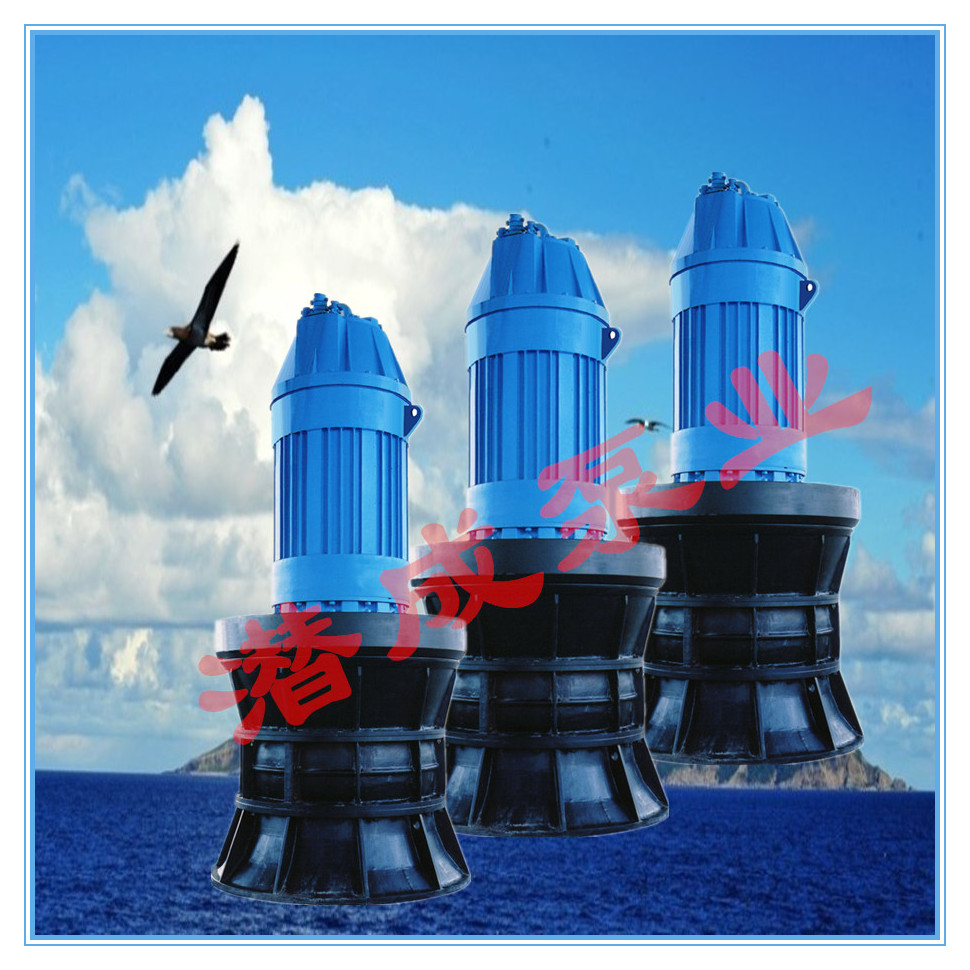

QZB系列潜水轴流泵

QZB型潜水轴流泵和QHB型潜水混流泵性能优点：其中立式轴流泵主要是靠叶片的升力将流体引到出口，是轴向进，轴向出，具有流量大等优点。轴流泵1、潜水轴流泵：驱动水泵的电动机是干式全封闭潜水三相异步电动机，可以长期浸入水中运行，具有传统机组一系列无可比拟的优点。2、由于电机与水泵构成一体，无须在安装现场进行耗工、耗时的电机、传动机构、水泵轴线对中的装配工序，现场安装方便、快速。3、由于潜入水中运行，可以大大简化泵站的土建及建筑结构工程，减少安装面积，节约工程造价30~40%。4、噪声低，泵站内无高温，改善操作环境，可按要求建成全地下泵站，保持地面的环境风貌。5、潜水电机采用双重或三重机械密封，F级（耐温155。C）绝缘，防护等级为IP68（IEC）。在水力模型方面，我们吸收了国内外同类产品的优点，采用国际上先进的变环量、变轴面速度升力法，独立设计的高效节能、抗6、汽蚀性能好的新型水力发电模型。可靠性高，且与传统水泵具有互换性，便于用户选型、使用。操作方便，易于实现遥控和自动控制。采用该型潜水电泵是解决水位涨落大的沿江、湖泊地区建泵站来防洪的最彻底的办法，且省去机泵间的长轴和中间轴承，使机组运行更为可靠。

QZB型潜水轴流泵和QHB型潜水混流泵工作原理：设将此机翼悬挂在流体中，流体以一定的速度流过时，翼面发生负压，翼背发生正压，其正、负压力的大小与翼形及迎角(翼背与液流方向之倾角）以及流体速度的大小有关。
如果流体不动，而机翼以相等速度在流体中运动时，则翼背和翼面受到与前相同的正压和负压，即翼面（机翼上面）为负翼背为正压。在此压力作用下机翼将获得升力。
如果将机翼形的桨叶固定在转轴上，形成螺旋桨，并使之不能沿轴向移动，则当转轴高速旋转时，翼面（螺旋桨下侧）因负压而有吸流作用，翼背因正压而有排流作用，如此一吸一排造成了液体(或气体）的流动。这就是轴流泵的工作原理。

QZB系列潜水轴流泵注意事项

1、试运行时，应检查链接部位，保证各连接部位无松动现象。

2、电器、仪表工作正常；油路、气路、水路各系统管道不得有渗漏；压力、液压正常。
3、经常检查进水口附近是否有漂浮物，防止进水口发生堵塞。
4、轴流泵滚动轴承的温度不应大于75度。
5、随时注意水泵的声音和振动情况，发现异常立即停机检查。
6、齿轮箱内油的温度应正常。
6 QZB型潜水轴流泵和QHB型潜水混流泵运行参数编辑
1、流量: 700～89842 m3/h
2、扬程: 0.92～15.5 m
3、功率: 15～1400KW
4、电压：380V、660V、6kV、10kV
QZB型潜水轴流泵和QHB型潜水混流泵型号参数表

QZB系列潜水轴流泵安装方式

井筒敞开式QZB系列潜水轴流泵安装方式

斜拉式(雪橇式)QZB系列潜水轴流泵安装方式

潜水轴流泵安装

1、悬吊安装

适合于新建泵站或老泵站改造，工程造价低，过流特性好，实践证明运行平衡，不存在摆动问题。

（1）、悬吊式安装排出口径为500（含500）以下潜水轴流泵

（2）、尺寸Y、I根据用户需要确定。

泵型号	C	D	E	F	G	H	J	K	L	M	P
350QZ-70G	1350	1150	800	600	500	300	755	490	700	200	350
350QZ-70D	1350	1150	800	600	500	300	755	490	700	200	350
500QZ-70G	1600	1350	1050	800	800	400	975	645	900	200	500
500QZ-70D	1600	1350	1050	800	800	400	975	645	900	200	500
500QZ-100G	1600	1350	1050	800	800	400	975	645	900	200	500
500QZ-100D	1600	1350	1050	800	800	400	975	645	900	200	500

Q	W	S	T	R	X	n-d	n-f	Z	水推力(N)	机组重量(kg)
445	1050	250	330	350	460	20-22	20-M24×400	1500	8000	1600
445	1050	250	330	350	460	20-22	20-M24×400	1500	8000	1600
1600	600	300	450	500	620	20-22	12-M30×400	2200	20000	3200
1600	600	300	450	500	620	20-22	12-M30×400	2200	20000	3200
1600	600	300	450	500	620	20-22	12-M30×400	2200	20000	3200
1600	600	300	450	500	620	20-22	12-M30×400	2200	20000	3200
