200型QW(WQ)系列潜水排污泵(无堵塞潜水排污泵)污水污物潜水泵设备俗称:


  天津潜水泵厂家—天津市潜成思源供水设备有限公司(潜成泵业)生产各规格型号潜水泵,不锈钢潜水泵和潜水排污泵等潜水泵型号及供水设备的专业生产厂家。潜水排污泵在现代工厂企业及各个领域用途广泛,并有多个俗称这里做一简要介绍:200型潜水排污泵|QW潜水排污泵|无堵塞潜水排污泵|污水潜水泵厂家|污水排污泵型号|wq排污泵、wq无堵塞排污泵、wq系列潜水排污泵、wq型潜水排污泵、WQ潜水排污泵、wq型固定式潜水排污泵、wq型无堵塞潜水排污泵、潜水排污泵、qwb潜水排污泵、无堵塞潜水排污泵、耐腐蚀潜水排污泵、itt潜水排污泵、QW潜水排污泵、潜水排污泵50WQ 、潜水排污泵50QW、潜水排污泵1.5KW 、潜水排污泵3KW、 潜水混流泵、潜水回流泵、污水泵潜污泵。天津潜成泵业更多产品潜水泵型号和有关潜水泵选型方面的问题请直接致电公司销售电话。022-88819588 、022-88819599






100型潜水排污泵(无堵塞潜水排污泵)QW(WQ)系列污水污物潜水泵结构图:




一、200型潜水排污泵(无堵塞潜水排污泵)QW(WQ)系列污水污物潜水泵产品简介:


QW(WQ)系列潜水排污泵是天津潜成思源供水设备有限公司(潜成泵业)在吸收德国著名制泵公司先进技术的基础上研制开发的产品,其技术起点高、节能效果明显、配套性强,适用性广。QW(WQ)系列污水污物潜水泵(以下简称潜水排污电泵),由电动机、密封与水泵三部分组成。电动机位于电泵上部,为三相异步电动机。水泵和电动机之间采用双面机械密封。投放市场以后,以其独特的功能,可靠的质量,受到了广大用户的欢迎和好评,已被许多国家重点建设工程选为替代进口产品。QW(WQ)系列污水污物潜水泵(以下简称潜水排污电泵)是消化、吸收国外同类产品先进技术的基础上研制成功的,具有高效、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点,在排送固体颗粒及长纤维垃圾方面,具有独特功能。


QW(WQ)系列污水污物潜水泵(以下简称潜水排污电泵)排出水口径为50∽600mm,流量10~7000m3/h,扬程为5∽60m,功率为1.5~315KW,通过固体颗粒直径为20~145mm。



二、200型潜水排污泵(无堵塞潜水排污泵)QW(WQ)系列污水污物潜水泵使用条件:

电泵在下列使用条件下应能连续正常工作:
1、介质温度不超过+60℃;
2、介质的PH值在4-10之间;
3、介质的密度不大于1200kg/m3 ;
4、电源频率为50Hz,电压为单相220V,三相380V,电压波动围为额定值的0.9-1.1倍;
5、潜水深度不宜不超过1m,最深2m,更不可陷入泥中。短时间工作时,电泵允许露出液面总高度1/3。使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。


三、200型潜水排污泵(无堵塞潜水排污泵)QW(WQ)系列污水污物潜水泵产口特点:

1 采用大通道抗堵塞水力部件设计,能有效地通过直径25~125毫米固体颗粒;
2 电机采用水套式循环水冷却系统,能保证电泵在无水(干式)状态下可靠运行(15KW以上);
3 独特的电机防凝露装置,能自动对电机进行除湿,确保电机绝缘在高温环境下保证在300MΩ以上,使电机正常、可靠运行;
4采用自动耦合系统,安装简便,无需修建泵房,可减少大量工程费用,降低运行成本;

5自动保护系统具有多功能的运行显示,能对各种运行状态进行集中控制,并进行有效的保护。

四、100型潜水排污泵(无堵塞潜水排污泵)QW(WQ)系列污水污物潜水泵主要用途:


QW(WQ)系列污水污物潜水泵(以下简称潜水排污电泵)广泛用于工业、农业、矿山、土建施工、市政环保等场所,是抽送泥浆、灰浆、生活废水、污水粪尿和含有短纤维、纸屑、泥沙等固体颗粒及农村排灌、河塘清淤的理想设备。 城市污水处理厂给排水系统; 人防系统排水;市政工程、建筑工地; 农田浇灌;勘探、矿山配套附机。QW(WQ)系列污水污物潜水泵(以下简称潜水排污电泵)主要用于市政工程、工业、医院、建筑、宾馆、饭店等行业。用于排送带固体及各种长纤维的淤泥、废水、城市生活污水(包括有腐蚀性、侵蚀性介质的场合)。QW(WQ)系列污水污物潜水泵(以下简称潜水排污电泵)体积小、结构紧凑、效率高、可以根据用户要求进行水位自动控制,并备有自动保护装置及控制柜,双导轨自动安装系统等。


五、200型潜水排污泵(无堵塞潜水排污泵)QW(WQ)系列污水污物潜水泵结构特点

200型潜水排污泵无堵塞潜水排污泵)QW(WQ)系列污水污物潜水泵结构紧凑,并设置了各种状态显示,保护装置,使得泵运行安全、可靠。
1、 独特的电缆密封设计,排除了电缆漏水的隐患。
2、 定子采用F级绝缘,装有热保护元件。
3、 18.5KW以上泵采用外循环水自动冷却,保证电泵在最低水位状态下安全运行。
4、 电机腔下底部装有浮子开关,对电机侧机械密封实施监护。
5、 在泵与电机的油室上端装有油水探头,对水泵侧机械密封实施监护,一旦漏水,控制系统将报警保护。
6、 波纹管式双端面机械密封,密封材料为碳化钨、碳化硅及硬质合金,防止水进入电机,保证电机安全可靠运转。
7、 副叶轮用于平衡机械密封外部压力,防止水进入油室,从而延长电泵的使用寿命。
8、 叶轮设计独特,大流道能够通过长纤维及污物,抗堵塞、防缠绕、过流能力强。
9、 叶轮与蜗壳下端之间装有可更换的耐磨套,保持泵以最佳效率运行。
六、叶轮设计特点
为保证污物的顺利通过,必须加大叶轮过流面宽度,对于大泵,可采用双叶片、三叶片式;对于小泵,则采用单(双)流道形式,它类似于一截面大小相同的弯管,又非常好的过流特性。避免了水流在低速情况下可能造成的堵塞、缠绕。这种独特设计的叶轮流道,配合合理的蜗室,使污水中的纸、纺织物、垃圾袋及其它物料能自由通过。叶轮经过动、静平衡,使泵在空载试运转和带负荷过程中均不产生振动。
      七、200型潜水排污泵(无堵塞潜水排污泵)QW(WQ)系列污水污物潜水泵安装与使用

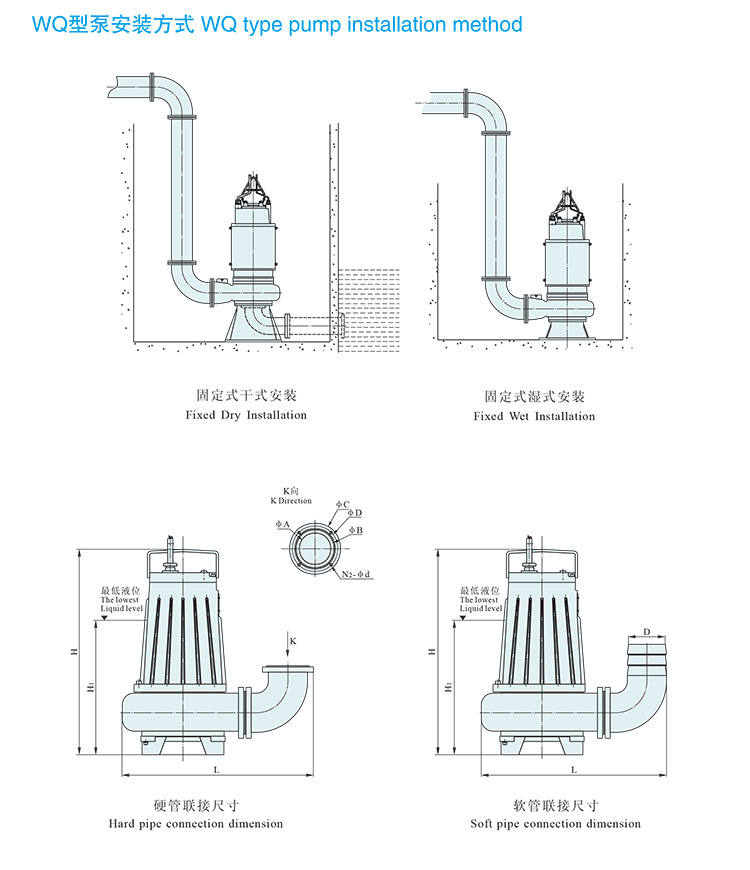

       天津潜成思源供水设备有限公司(潜成泵业)生产的潜水排污泵,机泵同轴,结构紧凑,效率高,安装维护方便,运行经济,适应性强,其安装方式有移动式安装和固定式安装,固定式安装又分为自动耦合安装与固定干式安装,移动式安装又叫自由式安装。
自动耦合安装
自动耦合安装装置可以将电泵快而简便的沿着滑移导轨放入污水介质中,泵和底座自动耦合密封。安装及维修提升非常方便。
在这种安种形式中,泵与耦合装置相连,耦合底座固定于泵坑低部(在建造污水坑时,与预埋好地脚螺栓,使用时将耦合底座固定即可)泵可以在导轨中上下自动移动,当泵放下时,耦合装置自动地与耦合底座耦合,而提升泵时与耦合底座自动脱离。
这种方式可根据用户要求配备液压开关,中间端子箱及全自动保护控制柜。在选型时,应注明泵的型号、安装方式、池深、泵控制保护方式,以便提供最优的系统。如用户特别需要,我厂可提供特种材料的泵。
固定干式安装
泵装置于泵坑另一侧,与进水管一起固定在底座上。由于采用水套式冷却系统,可确保水泵在满载条件下运行。优点:水流对积水坑的连续冲击不损坏水泵且可承受意外的泛滥。适合于市政建设,立交桥地下泵站污水的排放。
移动式安装方式
电泵以支架支撑,接上出水软管即可。适合于河道治理、工业污水排放、市政建设污泥的抽送等场合。

八、200型潜水排污泵(无堵塞潜水排污泵)QW(WQ)系列污水污物潜水泵安装与使用注意事项.
1) 启动前应仔细检查电泵在运输、存放、安装过程中有无变形或损坏,紧固件是否松动或脱落。

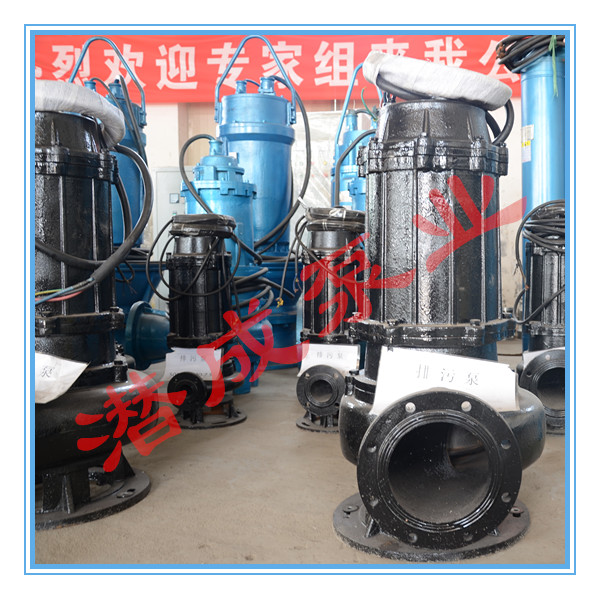

WQ潜水排污泵创新生产完成
(2) 检查电缆有无破损、断裂等现象,如有损伤,需更换以免漏电。
(3) 检查电源装置是否安全可靠、额定电压与铭牌必须相符。
(4) 用兆欧表检查电机定子绕组冷态对地绝缘电阻值不得小于50M佟£
(5) 严禁用泵的电缆作为安装和起吊绳用,以免发生危险。
(6) 泵的旋转方向从进水口看为逆时针转动,如果泵反转,只需将电缆中的任意两根对调一下接线位置,水泵即可正转。
(7) 水泵应垂直潜入水中,不允许横放,不能陷入污泥中,水泵移动时,必须切断电源。
(8) 电泵多次使用后,必须放入清水中运转数分钟,防止泵内留下沉积物,保证电泵清洁。
(9) 电泵长期不用时,应将电泵从水中取出,以减少电机定子绕组受潮的机会,增加电泵使用寿命。
(10) 在正常工作条件下,电泵工作一年后,应进行维护保养,更换已磨损的易损件,检查紧固状态,补充或更换轴承润滑脂及油室中的机械油,保证电泵良好运转。


九、200型潜水排污泵(无堵塞潜水排污泵)QW(WQ)系列污水污物潜水泵的型号表示及技术参数表、型谱





十、200型潜水排污泵(无堵塞潜水排污泵)QW(WQ)系列污水污物潜水泵型号性能参数:

型 号 规 格 流量 扬程 功率 电压 电流 管径 转速
(m3/h) (m) (kW) (V) (A) (寸/mm) (r/min)
WQD10-10-0.75潜水排污泵 10 10 0.75 380 2 2/50 2860
WQ10-10-0.75潜水排污泵 10 10 0.75 220 5.2 2/50 2860
WQ15-10-1.1潜水排污泵 15 10 1.1 380 6.8 2/50 2860
WQ15-10-1.1潜水排污泵 15 10 1.1 220 2.7 2/50 2860
WQ15-15-1.5潜水排污泵 15 15 1.5 380 3.6 2/50 2860
WQ15-15-1.5潜水排污泵 15 15 1.5 220 8.7 2/50 2860
WQ16-18-2.2潜水排污泵 16 18 1.5 380 5.1 2/50 3000
WQ15-30-3潜水排污泵 15 30 3 380 6.7 2/50 3000
WQ25-17-3潜水排污泵 25 17 3 380 6.7 3/80 3000
WQ15-36-4潜水排污泵 15 36 4 380 8.8 2.5/65 3000
WQ60-10-4潜水排污泵 60 10 4 380 8.8 4/100 3000
WQ30-20-5.5潜水排污泵 30 20 5.5 380 11.7 3/80 3000
WQ55-15-5.5潜水排污泵 55 15 5.5 380 11.7 4/100 3000
WQ45-22-7.5潜水排污泵 45 22 7.5 380 15.6 4/100 3000
WQ100-10-7.5潜水排污泵 100 10 7.5 380 15.6 6/150 3000
WQ100-15-11潜水排污泵 100 15 11 380 21.8 4/100 3000
WQ140-10-11潜水排污泵 140 10 11 380 21.8 6/100 3000
WQ130-15-11潜水排污泵 130 15 11 380 21.8 6/100 3000
WQ300-7-15潜水排污泵 300 7 15 380 29.4 8/200 3000
WQ200-10-15潜水排污泵 200 10 15 380 29.4 6/150 3000
WQ100-20-15潜水排污泵 100 20 15 380 29.4 4/100 3000
WQ180-15-15潜水排污泵 180 15 15 380 29.4 6/150 3000
WQ250-11-15潜水排污泵 250 11 15 380 29.4 8/200 3000
WQ100-22-18.5潜水排污泵 100 22 18.5 380 35.5 4/100 3000
WQ140-15-18.5潜水排污泵 140 15 18.5 380 35.5 6/150 3000
WQ200-12-18.5潜水排污泵 200 12 18.5 380 35.5 8/200 3000
WQ100-30-22潜水排污泵 100 30 22 380 42.2 4/100 3000
WQ300-10-22潜水排污泵 300 10 22 380 42.2 6/150 3000
WQ400-7-22潜水排污泵 400 7 22 380 42.2 8/200 3000


    天津潜成泵业更多产品潜水泵型号和有关潜水泵选型方面的问题请直接致电公司销售电话。022-88819588 、022-88819599

     200型号QW潜水排污泵|200型号WQ系列污水污物|200型号污水污物潜水泵|不锈钢潜水排污泵|潜水排污泵型号|潜水排污泵参数|潜水排污泵价格|污水污物潜水泵厂家订购需知:
    一、如您需要订购200型号QW(WQ)系列污水污物潜水泵|200型号潜水排污泵|污水潜水泵需确定:
    1.请提供以下详细数据:①潜水排污泵的产品名称与型号②潜水排污泵的口径(mm)③潜水排污泵的扬程(m)④潜水排污泵的流量⑤潜水排污泵的电机功率(KW)⑥潜水排污泵的转速(r/min)⑦潜水排污泵的电压〔V〕⑧潜水排污泵的吸程(m)⑨潜水排污泵是否带附件, 以便我们技术人员为您准确选择潜水电泵型号。
    2.若已经由设计单位选定我公司的潜水排污泵的产品型号,请按潜水排污泵型号直接向天津潜成泵业 销售部订购。
    3。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们天津潜成泵业的技术专家为您选型确认。
     二、若已由设计单位已选好潜水排污泵产品型号,则直接根据所选型号与天津潜成泵业制造有限公司销售部订购。
     三、若在200型号QW(WQ)系列污水污物潜水泵|潜水排污泵选型过程中存在疑问,欢迎联系我们的在线客服,为您提供满意的服务!
      四、 天津潜水泵厂家温馨提示:天津潜成泵业是一家专业生产销售批发天津潜水泵的生产厂家,厂家直销200型号QW(WQ)系列污水污物潜水泵|潜水排污泵厂家生产各种规格型号QZB型潜水轴流泵和QHB型潜水混流泵|潜水泵质量可靠,潜水泵价格实惠批发价供应销售,潜水泵型号齐全, 潜水泵报价|潜水泵价格|潜水泵图片|潜水排污泵厂家|潜水排污泵原理|潜水泵型号|潜水泵参数|200型号潜水排污泵选型|仅供参考,详情咨询客服(联系方式见网站底部)!
